Válvulas de retención · VDP-HA

Válvula de pie de doble clapeta

Mantiene la succión llena y la bomba cebada cuando se detiene el bombeo, y su canastilla de acero inoxidable frena los sólidos gruesos. De 8" a 24", PN10, con resortes que la abren con poco caudal.

Válvula de pie Divaltec VDP-HA con cuerpo azul RAL 5017, brida AWWA C207 y canastilla de acero inoxidable perforado
Para qué sirve

La bomba arranca siempre cebada

Va al final de la tubería de succión, sumergida. Cuando la bomba para, la válvula cierra y la columna de agua se queda en la tubería: el siguiente arranque no necesita cebado ni trabaja en seco.

Evita el retorno del agua

Dos clapetas con bisagra central cierran rápido al parar la bomba, antes de que el agua alcance a devolverse. Menos retroceso y menos golpe de ariete.

Retiene los sólidos gruesos

Canastilla de lámina perforada en acero inoxidable 304, con un área libre mayor a 2,4 veces la sección de la tubería. No se tapa con facilidad y protege el impulsor.

Baja pérdida de carga

Coeficiente K entre 0,46 y 0,84 con la válvula abierta, calculado por simulación CFD para cada diámetro. Menos pérdida es menos energía en cada hora de bombeo.

Animación en corte de la VDP-HA de 16": el agua entra por la canastilla, abre las clapetas y, al parar la bomba, las clapetas cierran sobre el sello.
Cómo trabaja

Abre con poco caudal, cierra sin esperar

Cada clapeta lleva resortes de torsión en acero inoxidable que compensan cerca del 80 % de su peso. El resultado se ve en la operación diaria:

  • Abre con un diferencial mínimo y llega a la apertura total con caudales bajos
  • Menos pérdida de carga y menor consumo de energía de la bomba
  • Al parar la bomba, el 20 % de peso no compensado cierra las clapetas de inmediato
  • Cierre suave que cuida el sello de bulbo y los bujes
  • Apertura total de 90° con tope, sin golpeteo
Cómo está construida

Pocas piezas, todas reemplazables

El asiento es roscado y desmontable, y el sello se cambia en campo. Las partes que trabajan con agua son de acero inoxidable.

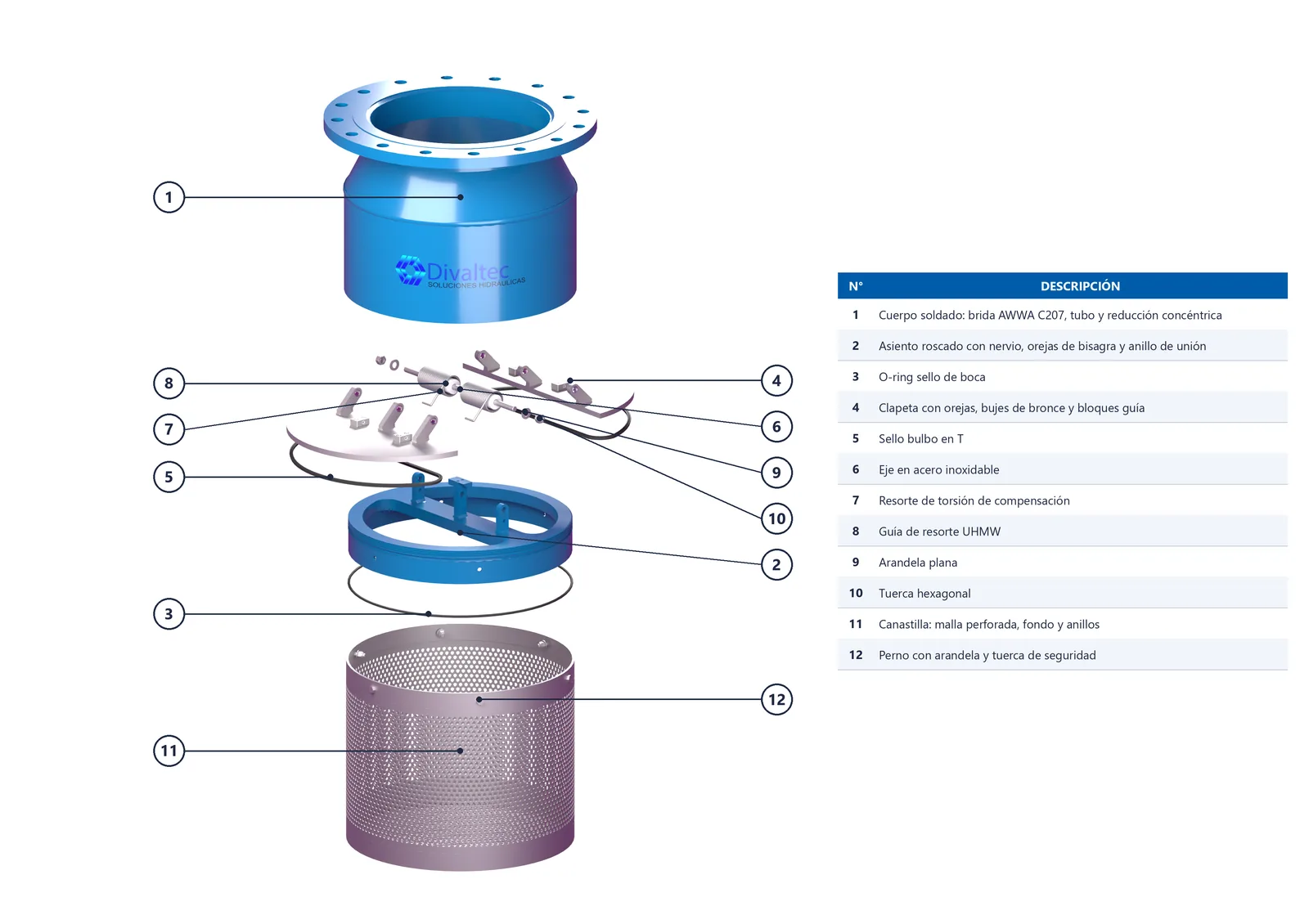

Vista explosionada de la válvula de pie VDP-HA con la lista numerada de piezas: cuerpo, asiento, O-ring, clapetas, sello de bulbo, eje, resortes, guías y canastilla
Vista explosionada con la lista de piezas. Es la misma construcción de 8" a 24".

Cuerpo soldado

Tubo de acero al carbono ASTM A53 Gr. B con reducción con pestaña y brida AWWA C207 Clase D.

Clapetas y sello

Clapetas en inoxidable 304L verificadas por elementos finitos a PN10. Sello de bulbo simétrico en ranura en T.

Eje, bujes y resortes

Eje de acero inoxidable 316, bujes de bronce, guías de UHMW y resortes ASTM A313 en inoxidable.

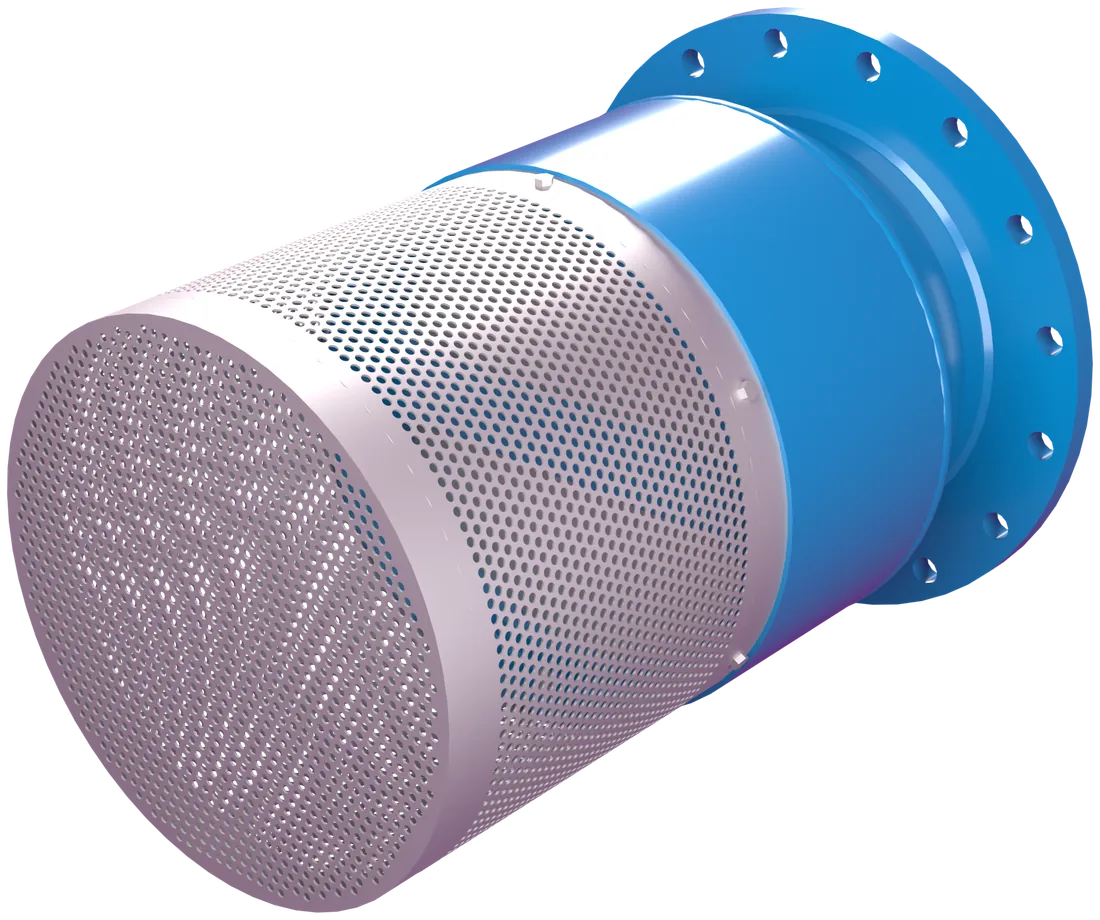

Válvula de pie VDP-HA vista desde abajo, con el fondo perforado de la canastilla y la brida
Modelo 3D

Gírala en 3D

Abre el modelo de la VDP-HA de 16" y gíralo con el dedo o el mouse. Es el mismo modelo con el que se diseñó y simuló la válvula.

  • Brida AWWA C207 Clase D de cara realzada (RF); taladrado igual a ASME B16.5 Clase 150
  • Recubrimiento epóxico en polvo RAL 5017, de 250 a 450 µm, interior y exterior
  • Canastilla fijada con pernos y tuercas de seguridad en acero inoxidable
Especificaciones

Datos técnicos

Presión de trabajo

PN10 (150 psi). Prueba hidrostática individual al 150 % de la presión nominal.

Diámetros

8", 10", 12", 14", 16", 18", 20" y 24" (DN200 a DN600).

Temperatura

Hasta 60 °C. Agua cruda con pH de 6 a 9, sólidos en suspensión y arena fina.

Conexión

Bridada AWWA C207 Clase D de cara realzada (RF), con empaque tipo anillo.

Acabado

Epóxico en polvo RAL 5017 sobre sandblasting Sa 2½. Otros colores RAL bajo pedido.

Normas de referencia

AWWA C207 · AWWA C213 · ASTM A240 · ASTM A313. Sistema de gestión certificado ISO 9001:2015.

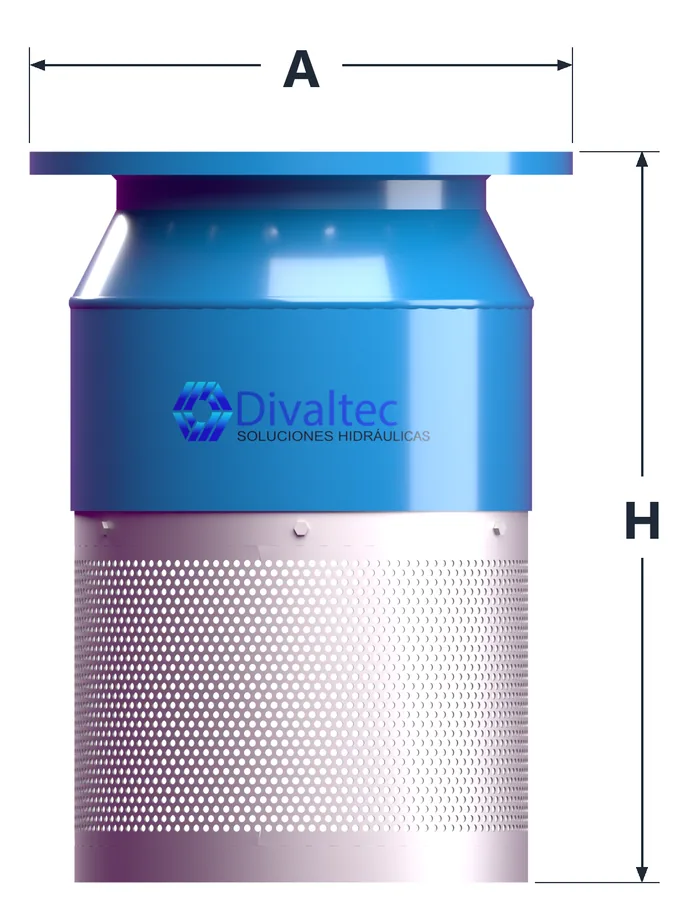

Esquema de la válvula de pie con las cotas A (ancho máximo, en la brida) y H (altura total)
A: ancho máximo (brida). H: altura total.
Dimensiones y pesos — VDP-HA
DN (pulg)DN (mm)A (mm)H (mm)Peso (kg)
8"20034365657
10"25040672070
12"30048367277
14"350533723103
16"400597805128
18"450635931193
20"500699992198
24"6008131166249

Valores de referencia. Para especificar o comprar, confirma con nosotros: la especificación vinculante es la de la cotización y la ficha técnica vigente. Condiciones de uso.

Desempeño hidráulico

Curvas de pérdida de carga

Calculadas por simulación CFD (OpenFOAM, modelo k-ω SST) de cada diámetro con la canastilla incluida. El tramo grueso de cada curva marca la zona recomendada, de 1 a 2,5 m/s en la tubería.

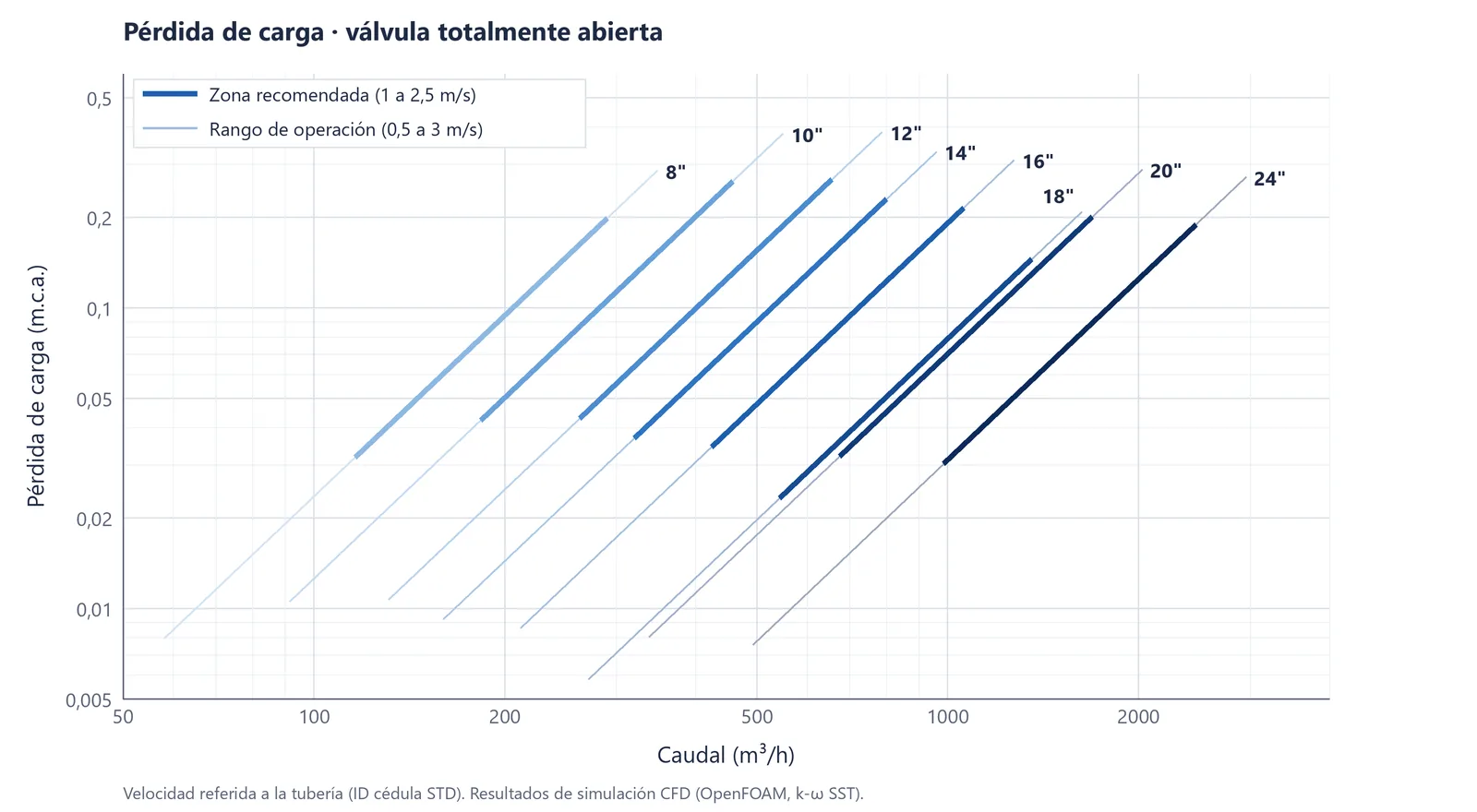

Gráfica logarítmica de pérdida de carga en metros de columna de agua contra caudal en m³/h para los diámetros de 8 a 24 pulgadas
Pérdida de carga con la válvula totalmente abierta: h = K·v²/2g, con v la velocidad en la tubería.
Coeficientes hidráulicos — válvula totalmente abierta
DN (pulg)KKv (m³/h)Cv (gpm)
8"0,622.0812.406
10"0,832.8523.297
12"0,844.0584.691
14"0,725.3326.164
16"0,687.3008.439
18"0,4611.37813.153
20"0,6312.05113.931
24"0,5918.10620.931

Valores de referencia. Para especificar o comprar, confirma con nosotros: la especificación vinculante es la de la cotización y la ficha técnica vigente. Condiciones de uso.

Dos versiones

Agua cruda o agua potable

El cuerpo es el mismo. Cambian el sello, los bujes y la perforación de la canastilla según el agua que se bombea.

Agua cruda y río

Sello de bulbo en poliuretano 85 ShA, resistente a la abrasión de la arena. Bujes de bronce SAE 660. Canastilla con perforación Ø8 mm a paso 12 (40 % de área libre).

Uso: captaciones en ríos, quebradas, embalses y pozos húmedos

Agua potable

Materiales seleccionados para contacto con agua potable: sello de EPDM curado con peróxido, apto para cloro libre y cloraminas, y bujes de bronce C89833 sin plomo. Canastilla Ø10 mm a paso 13 (54 % de área libre).

Uso: estaciones de bombeo de acueducto con succión negativa

Instalación

Dónde va la válvula de pie

Vertical, al final de la tubería de succión y con la canastilla hacia abajo. Necesita sumergencia suficiente para que no se formen vórtices y separación del fondo para no aspirar lodo.

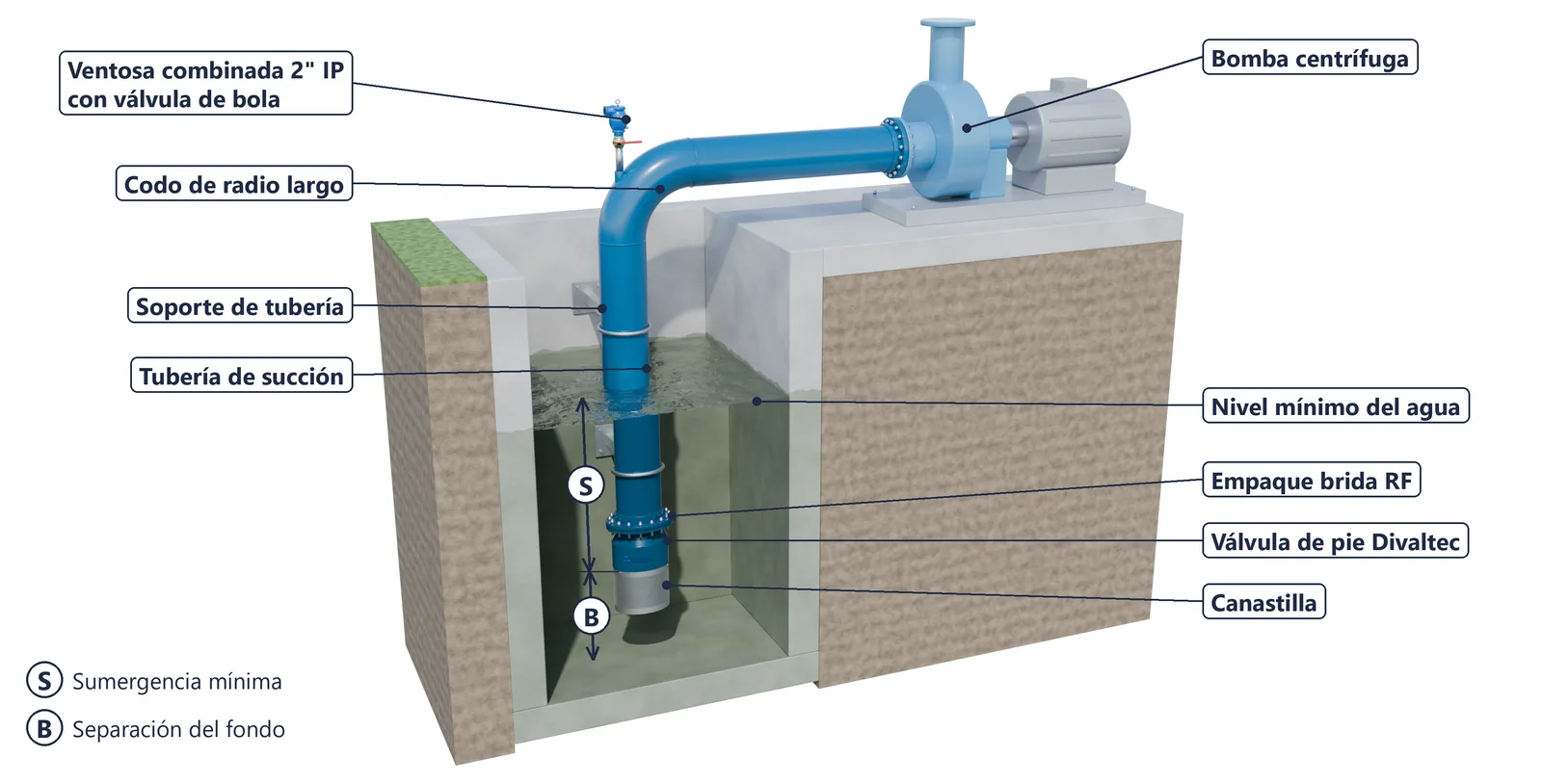

Diagrama de instalación en un pozo de succión: bomba centrífuga, codo de radio largo, ventosa combinada de 2 pulgadas, soporte de tubería y válvula de pie sumergida con su canastilla
Succión típica: bomba centrífuga, codo de radio largo con ventosa combinada, tubería soportada y válvula de pie sumergida. S: sumergencia mínima. B: separación del fondo.
  • Empaque tipo anillo: la brida es de cara realzada (RF)
  • Apretar la tornillería en cruz, en tres pasadas
  • Soportar la tubería: la válvula no debe cargar su peso
  • Izar por el cuerpo o la brida, nunca por la canastilla
  • No soldar cerca de la válvula ya montada
  • Cebar y verificar que la columna se mantiene al parar la bomba
Mantenimiento

Repuestos en Colombia

Limpieza de la canastilla y revisión de las clapetas cada 6 meses en agua cruda y cada 12 en agua potable. Todas las piezas de desgaste se consiguen por separado.

  • Kit de repuestos: sello de bulbo, O-ring de boca, bujes de bronce y resortes
  • Eje, canastilla y tornillería de reemplazo
  • Contrabrida AWWA C207 Clase D con empaque y tornillería
  • ¿Necesitas ayuda en sitio? Ver mantenimiento de válvulas

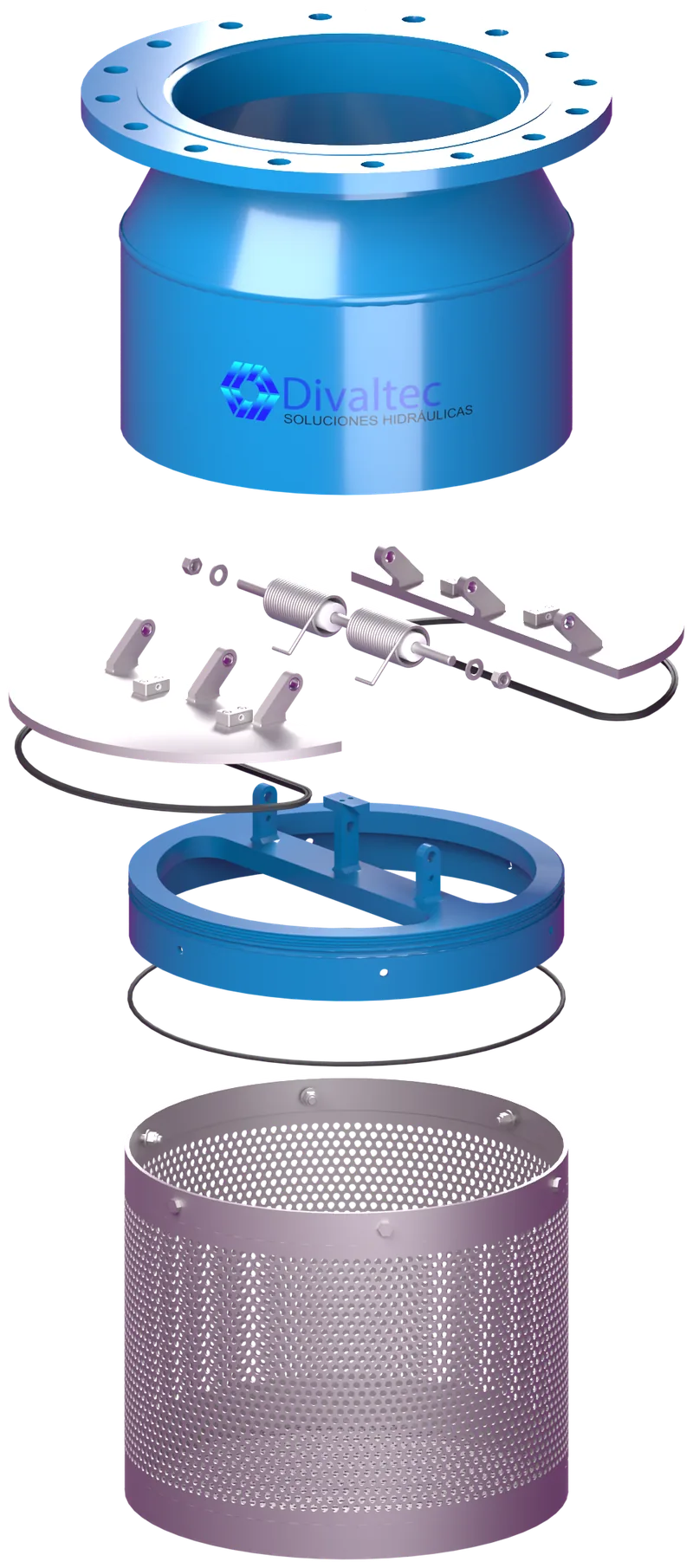

Despiece vertical de la válvula de pie: cuerpo, clapetas con resortes y eje, asiento y canastilla perforada

¿Necesitas cotizar una válvula de pie?

Cuéntanos el diámetro de la succión, el caudal de la bomba y si el agua es cruda o potable. Te confirmamos la versión y la pérdida de carga esperada.
