Alcantarillado y aguas lluvias · CH · Bajo pedido

Chapaleta de descarga

Va en el extremo de la tubería que descarga a un río, una quebrada o un canal. Deja salir el agua y, cuando el nivel del receptor sube, se queda cerrada para que el agua no se devuelva por la tubería.

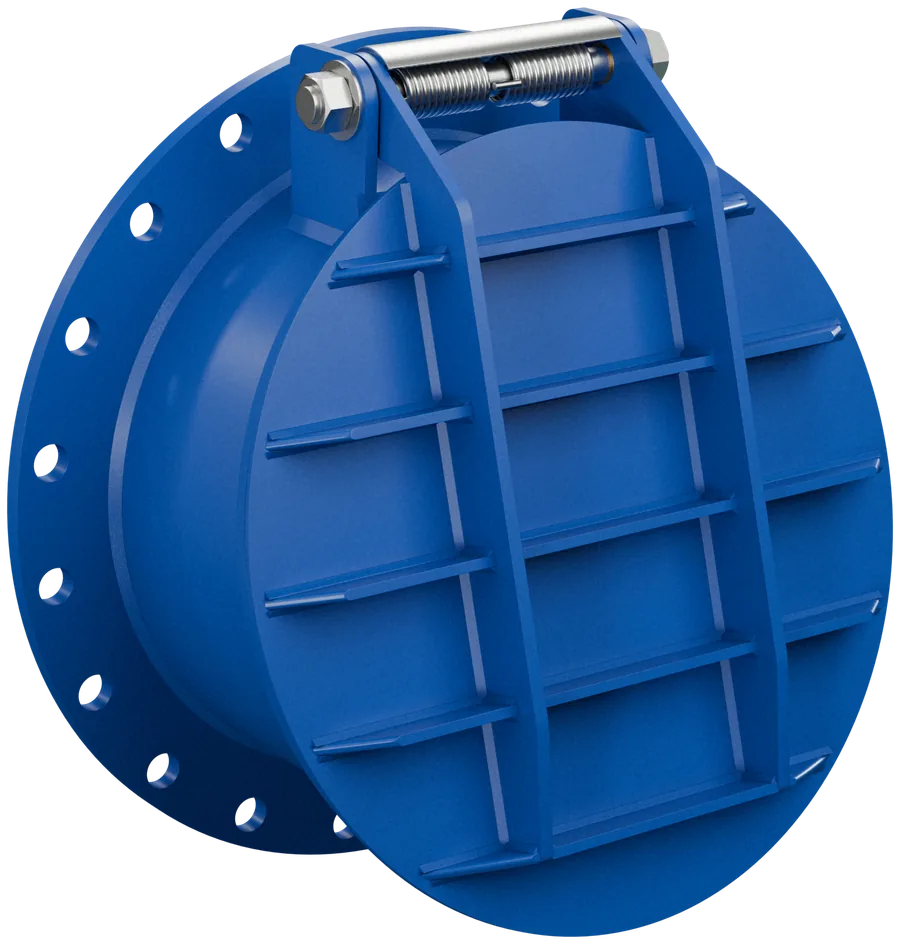

Chapaleta de descarga Divaltec CH bridada, con compuerta de lámina con brazos y nervios, bisagra superior con resorte compensador de torsión en acero inoxidable y guarda
Qué resuelve

Que el río no entre por la tubería

En una creciente el nivel del receptor sube por encima de la salida. Sin una compuerta, el agua se devuelve por el alcantarillado e inunda calles, cámaras y predios aguas arriba.

Impide el reflujo

Con el receptor alto, el agua aprieta la compuerta contra el sello. Resiste hasta 6 bar de contrapresión.

Abre con poca carga

Un resorte compensador de torsión en inoxidable descuenta parte del peso de la compuerta: abre con 2 a 3,3 cm de columna de agua.

Para agua residual

Acero soldado con epóxico interior y exterior, sello de neopreno y herrajes en inoxidable 316.

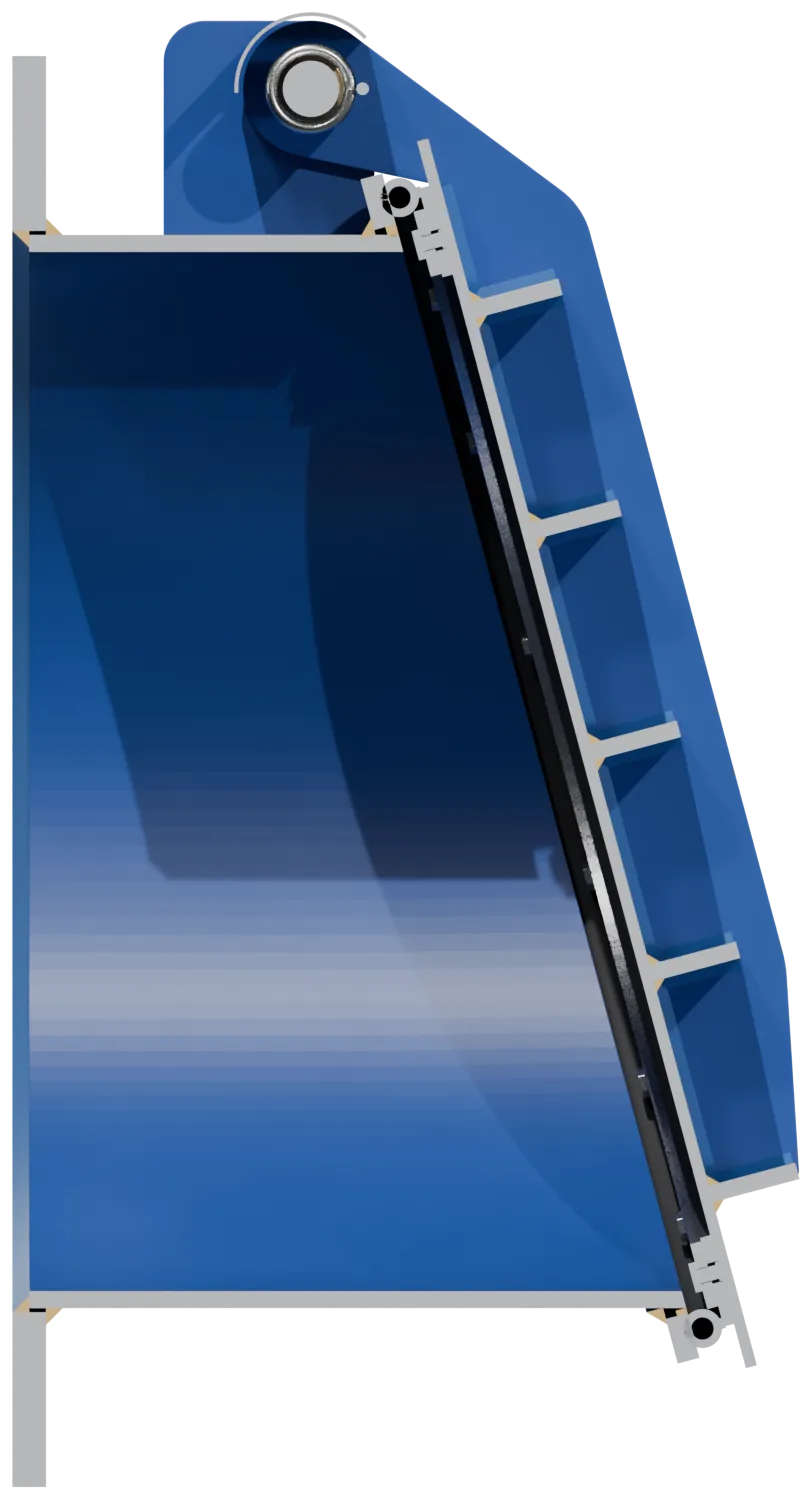

Corte de la chapaleta CH de 24 pulgadas: brida, tubo, boca de asiento inclinada, sello J-bulb, compuerta de lámina con nervios y brazos, bisagra superior con eje y bujes
Corte de la CH de 24": la compuerta cuelga de la bisagra superior y apoya sobre la boca inclinada 15°.
Cómo funciona

Una compuerta que cuelga de una bisagra

El asiento está inclinado 15°: la compuerta cae por su peso y apoya sobre el sello. Cuando llega el agua, la empuja y la abre; al bajar el caudal, la compuerta vuelve a cerrar sola.

  • Bisagra superior con eje en inoxidable 316 y bujes de bronce
  • Resorte compensador de torsión doble en inoxidable 316, protegido por una guarda
  • Sello J-bulb de neopreno, recambiable, sujeto con platina inox y tuercas M8 sobre espárragos soldados
  • Compuerta de lámina con brazos continuos y nervios de platina, optimizada por elementos finitos
  • Boca de asiento de corte láser soldada al tubo, sin mecanizado: planitud controlada a 1,5 mm
Chapaleta de descarga Divaltec CH de 24 pulgadas: cuerpo bridado, compuerta con brazos y nervios, bisagra superior con resorte compensador
Modelo 3D

Gírala en 3D

Abre el modelo de la CH de 24" y gíralo con el dedo o el mouse. Es el mismo modelo con el que se diseñó y verificó la chapaleta.

  • Brida AWWA C207 clase B de cara plana
  • Compuerta con brazos continuos y nervios de platina con remate a 45°
  • Bisagra superior con resorte compensador y guarda en inoxidable 316
Animación en corte de la CH de 24": la compuerta abre a medida que sube el caudal y cierra sola cuando baja.
Cómo abre

Abre con el caudal y cierra sola

La apertura depende del caudal: con poco caudal la compuerta apenas se levanta; con la tubería llena se abre al máximo. Cuando el caudal se corta, el peso de la compuerta la cierra.

  • A 1 m/s en la tubería abre de 20° a 25°; a 2 m/s, de 37° a 47°; a 3 m/s, de 51° a 57°
  • No necesita operador, energía ni señal externa
  • Al cerrar queda apretada contra el sello y retiene el agua del receptor
Chapaleta CH instalada en un muro de cabezal descargando a un canal
La CH instalada en un muro de cabezal, con la bisagra arriba y la zona de giro libre.
En la obra

Cuando el canal sube, se queda cerrada

El agua del receptor empuja la compuerta contra el sello: mientras más sube el nivel, más se aprieta. Cuando el canal baja y vuelve a llegar caudal por la tubería, la compuerta abre de nuevo.

  • Contrapresión máxima de 6 bar (PN6) con la compuerta cerrada
  • Deja libre la zona de giro de la compuerta: sin rejillas ni obstáculos al frente
  • Se instala con la bisagra arriba y el eje horizontal
Especificaciones

Datos técnicos

Presión nominal

PN6: 6 bar de contrapresión con la compuerta cerrada.

Diámetros

6", 8", 10", 12", 14", 16", 18", 20", 24", 30", 36" y 42" (DN 150 a DN 1050).

Materiales

Cuerpo y compuerta en acero ASTM A36 soldado. Eje, resorte, platina y fijaciones en inoxidable 316; bujes de bronce SAE 660.

Sello

Perfil J-bulb de neopreno (CR) 60 Shore A, recambiable.

Conexión

Brida AWWA C207 clase B de cara plana, en todos los tamaños.

Temperatura

Hasta 60 °C de temperatura máxima de operación.

Acabado

Pintura epóxica azul interior y exterior.

Normas de referencia

AWWA C207 · ASTM A36 · AWS D1.1. Sistema de gestión certificado ISO 9001:2015.

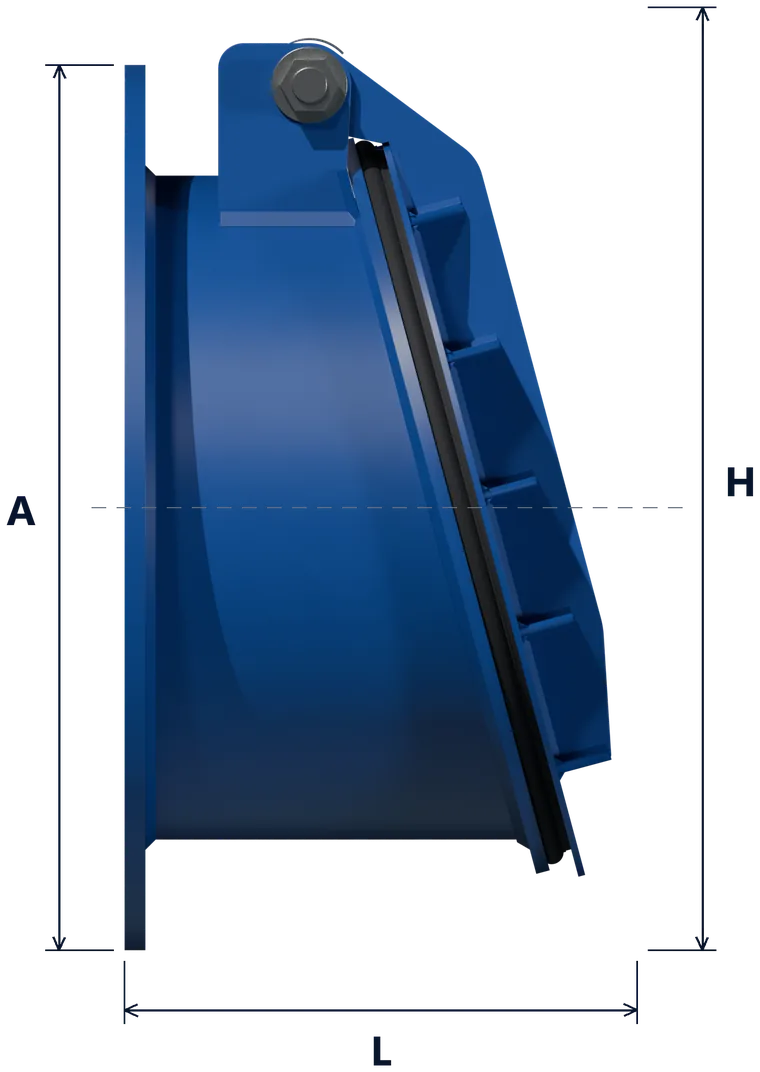

Vista lateral de la chapaleta CH con las cotas A (diámetro exterior de la brida), L (de la cara de la brida al punto más saliente) y H (alto total)
A: diámetro exterior de la brida. L: de la cara de la brida al punto más saliente aguas abajo. H: alto total.
Dimensiones y pesos de referencia — Chapaleta CH, brida AWWA C207 clase B
DN (pulg)DN (mm)A (mm)L (mm)H (mm)PernosPeso (kg)Abre con (cm c.a.)Pérdida a 2 m/s (cm)
6"1502792163328 × 3/4"16,02,922
8"2003432393898 × 3/4"22,62,521
10"25040627045012 × 7/8"32,82,120
12"30048328452612 × 7/8"46,42,221
14"35053332557012 × 1"56,92,221
16"40059734763016 × 1"71,22,321
18"45063538268116 × 1‑1/8"80,72,321
20"50069840374120 × 1‑1/8"96,62,321
24"60081347086620 × 1‑1/4"133,42,421
30"750984563103628 × 1‑1/4"222,82,621
36"9001168665122332 × 1‑1/2"331,83,322
42"10501346733139436 × 1‑1/2"482,23,322

"Abre con": columna de agua aguas arriba que inicia la apertura en descarga libre. Valores de referencia, calculados por simulación. Para especificar o comprar, confirma con nosotros: la especificación vinculante es la de la cotización y la ficha técnica vigente. Condiciones de uso.

Desempeño hidráulico

Apertura y pérdida de carga

La compuerta se abre hasta el ángulo en que el empuje del agua equilibra su peso y el resorte. Calculado por simulación del flujo con la compuerta a 5°, 15°, 30°, 45° y 60°, para los doce tamaños.

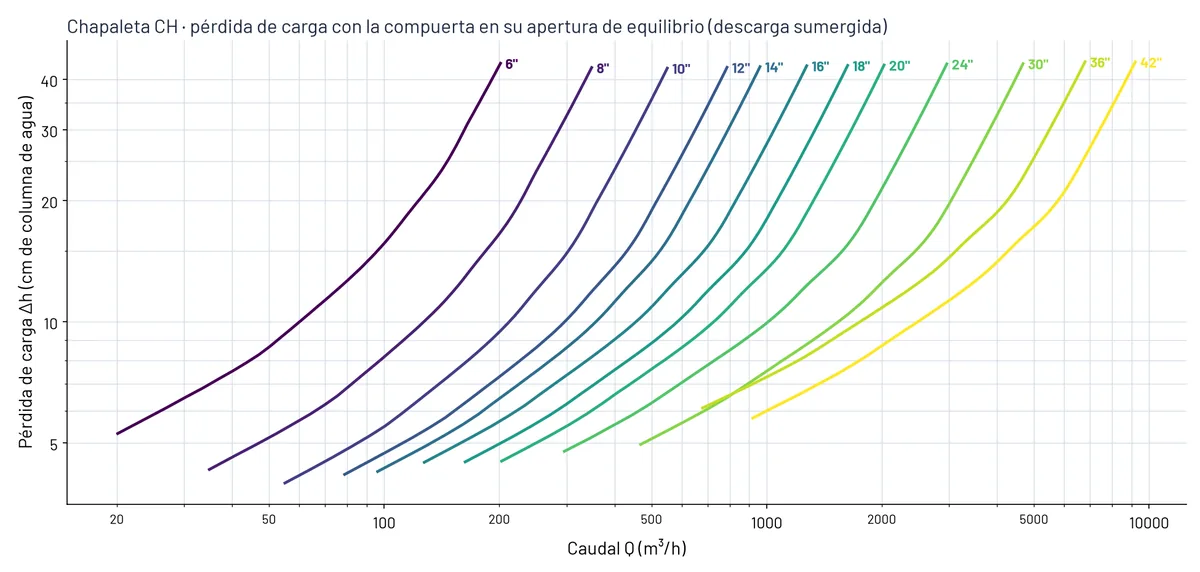

Gráfica logarítmica de pérdida de carga en centímetros de columna de agua contra el caudal en m³/h para los tamaños de 6 a 42 pulgadas de la chapaleta CH
Pérdida de carga total contra el caudal, con la compuerta en su apertura de equilibrio.
  • Pérdida de carga total de 9 a 12 cm a 1 m/s, de 21 a 22 cm a 2 m/s y de 43 a 44 cm a 3 m/s
  • La pérdida incluye la energía del chorro que se disipa en el receptor
  • Para iniciar la apertura bastan de 2,1 a 3,3 cm de columna de agua, según el tamaño
  • Valores de simulación, no de ensayo
Partes

Despiece de la chapaleta

Las mismas piezas en todos los tamaños.

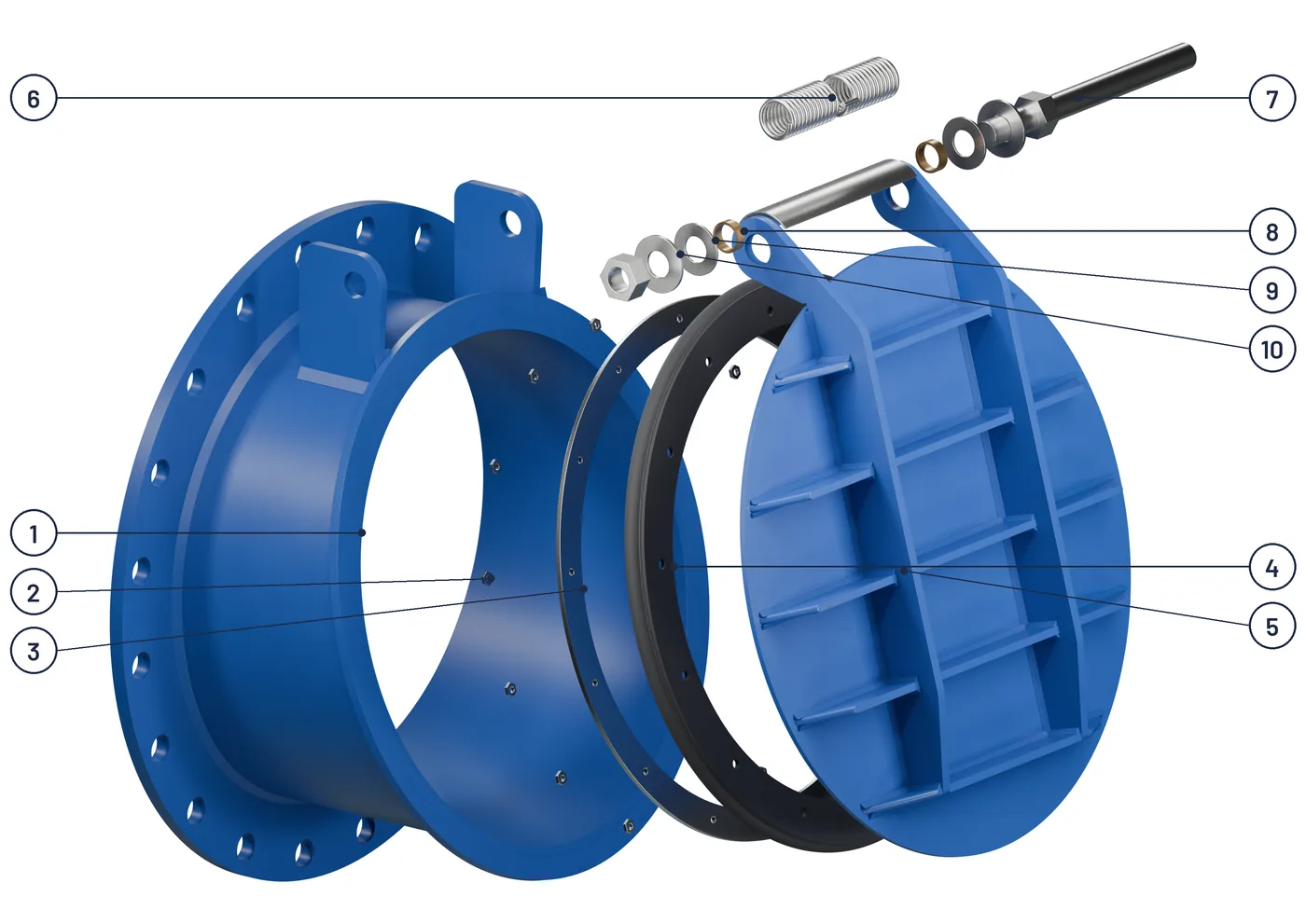

Vista explosionada de la chapaleta CH con las 10 piezas numeradas
Piezas de la CH
N°Pieza
1Cuerpo soldado: brida AWWA C207 clase B, tubo, boca de asiento y orejas, acero A36
2Tuercas M8 inox A4 (sobre espárragos soldados a la compuerta)
3Platina de retención del sello, inox 316
4Sello J-bulb de neopreno
5Compuerta soldada: lámina, brazos, nervios, espárragos M8 y guarda del resorte, acero A36
6Resorte compensador de torsión doble, inox 316
7Eje de bisagra, inox 316
8Bujes de bronce SAE 660
9Separadores inox
10Arandelas y tuercas inox
Despiece de la CH en el orden de desarme y armado.
Mantenimiento

Se desarma sin retirar el cuerpo

El cuerpo queda en el muro: se retira el eje y sale la compuerta. El sello se cambia soltando las tuercas M8 de la platina.

  • Sello, bujes y resorte son repuestos de cambio rápido
  • Herrajes en inoxidable 316: no se agarrotan con el tiempo
  • Revisar cada 6 meses y después de cada creciente
Ingeniería

Diseñada y verificada por simulación

Cada tamaño se diseñó para cerrar contra 6 bar de contrapresión y se verificó en el modelo completo, con las soldaduras incluidas.

Compuerta optimizada

Lámina, brazos y nervios dimensionados por elementos finitos para el menor peso con esfuerzos y flecha dentro de los límites del acero A36.

Flecha controlada

Con 6 bar la compuerta se deforma menos de 1 mm: el sello sigue comprimido en todo su perímetro.

Desempeño hidráulico

Apertura, pérdida de carga y momento sobre la bisagra calculados por simulación del flujo.

Instalación

Dónde va en una descarga

En el extremo de la tubería, sobre el pasamuro de un muro de cabezal, con un delantal de concreto que deja libre el giro de la compuerta.

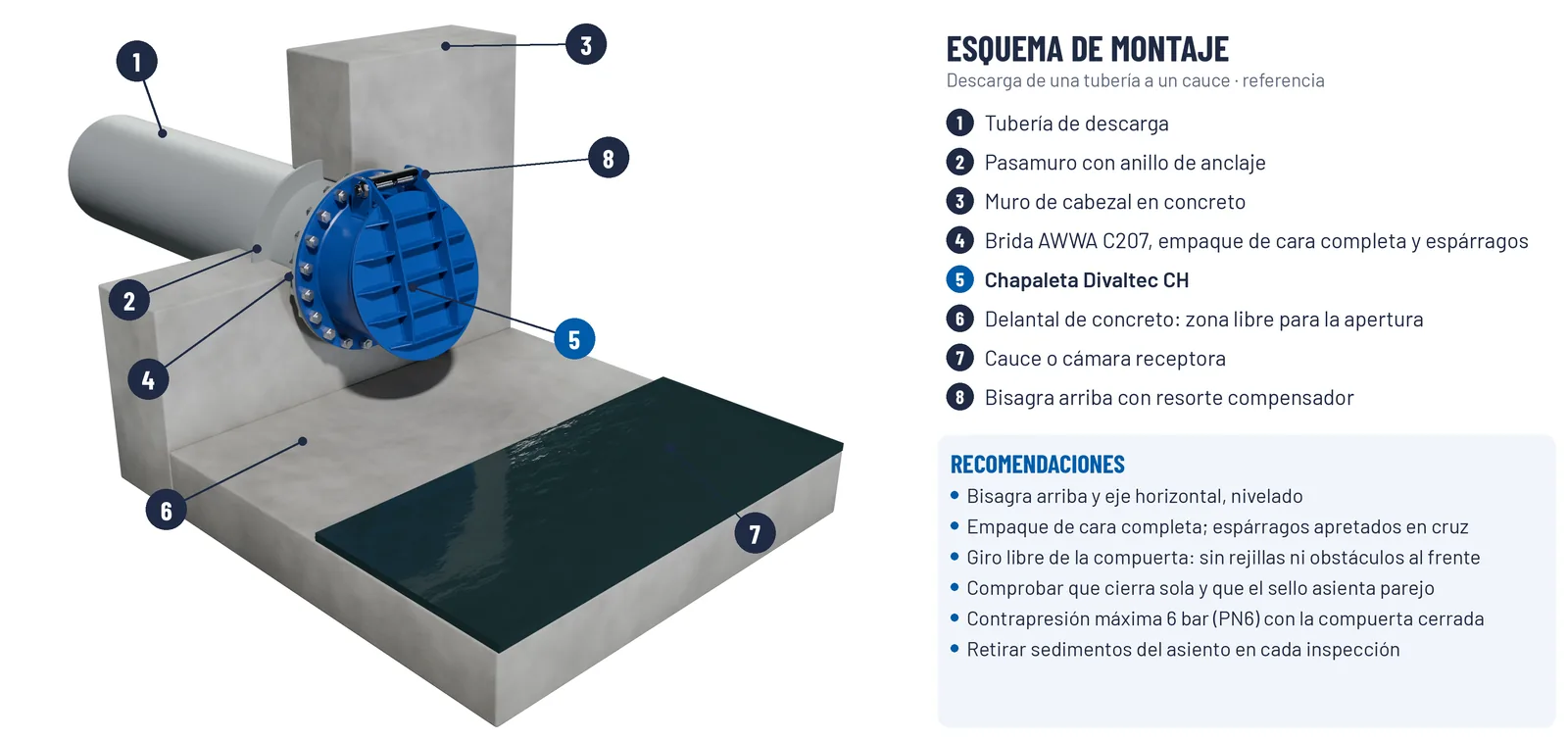

Esquema de instalación de la chapaleta CH en la descarga de una tubería a un cauce: tubería, pasamuro con anillo de anclaje, muro de cabezal, brida AWWA C207 con empaque, chapaleta, delantal de concreto y cauce receptor
Esquema de referencia de una descarga a un cauce con muro de cabezal.
Antes de poner en marcha

Seis cosas que hay que revisar

Una chapaleta que no cierra del todo deja pasar el reflujo en la primera creciente.

  • Bisagra arriba y eje horizontal, nivelado: la compuerta debe colgar libre y cerrar sola
  • Empaque de cara completa y espárragos apretados en cruz, en tres pasadas
  • Giro libre de la compuerta: sin rejillas, piedras ni sedimentos al frente
  • Abrirla con la mano: debe girar sin rozar y, al soltarla, cerrar y asentar parejo sobre el sello
  • La tubería debe quedar soportada o empotrada: la chapaleta no es un apoyo
  • Retirar sedimentos del asiento en cada inspección
Aplicaciones

Dónde se usa

Descargas por gravedad a receptores cuyo nivel puede subir por encima de la salida.

  • Descargas de alcantarillado a ríos, quebradas y canales
  • Descargas de aguas lluvias
  • Salidas de plantas de tratamiento de aguas residuales
  • Drenajes en diques y zonas inundables
  • Cámaras de salida con riesgo de reflujo
  • Aguas crudas y residuales domésticas

¿Necesitas cotizar una chapaleta?

Cuéntanos el diámetro de la tubería, el tipo de brida, el caudal de diseño y hasta dónde puede subir el nivel del receptor. Se fabrica bajo pedido.
