Juego de tornillería brida ANSI 150
Todo lo que lleva una unión bridada, en una bolsa: tornillos, tuercas, arandelas y el empaque de cara completa. Para bridas ASME B16.5 clase 150 de 2" a 24".
Se usa en
Una unión, un código
En obra se pierde tiempo buscando tornillos del largo correcto, arandelas que alcancen y un empaque que coincida con la brida. El juego llega contado para una unión y con el largo calculado para las dos bridas, el empaque y las arandelas.
Largo que alcanza
Dos bridas, empaque, dos arandelas y tuerca, con 6 mm de holgura y al menos tres hilos afuera. Redondeado al largo comercial.
Empaque de cara completa
EPDM de 3 mm con los agujeros de los tornillos: se centra solo y en bridas de cara realzada sella sobre la cara realzada.
De 2" a 24"
Catorce tamaños, de 4 a 20 tornillos. Cada juego trae su código y el tamaño de la brida en el rótulo.
Gíralo en 3D

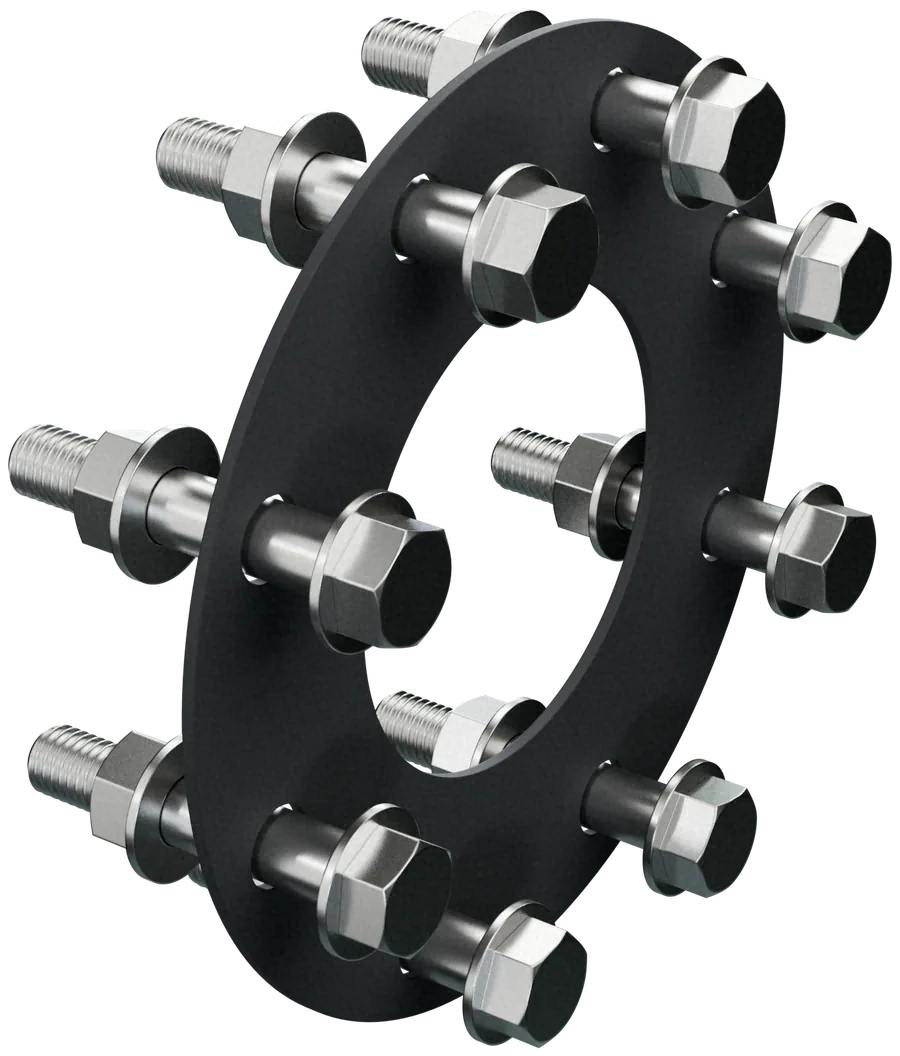

Abre el juego de 4" y gíralo con el dedo o el mouse. Los tornillos están en la posición que tienen con las bridas puestas.

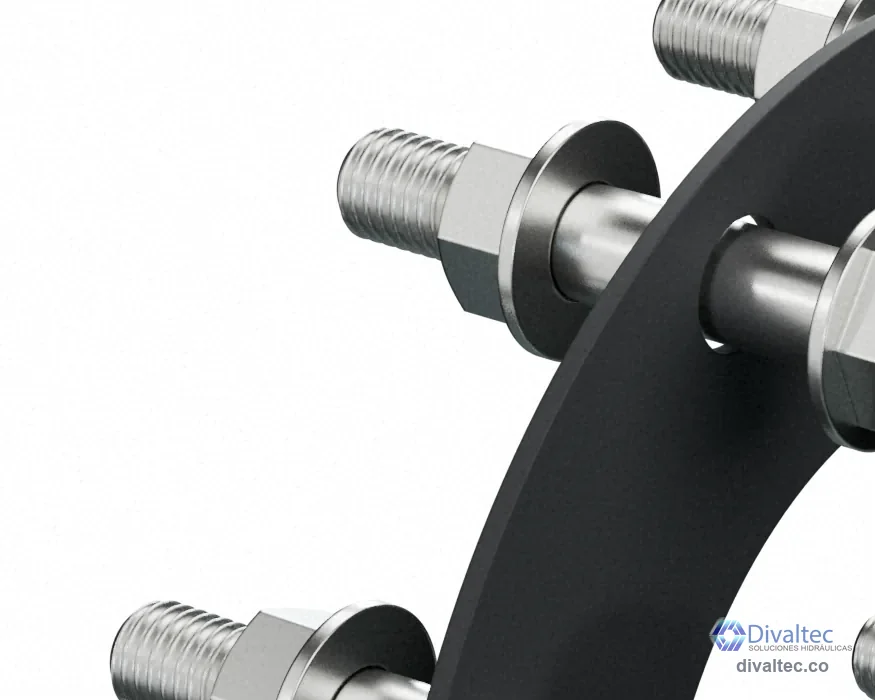

- 8 tornillos hexagonales 5/8"-11 UNC × 3-1/2", grado 2 zincados
- 8 tuercas hexagonales y 16 arandelas SAE zincadas
- Empaque FF de EPDM de 3 mm con 8 agujeros
Contado para una unión
- Tornillos hexagonales ASME B18.2.1, rosca UNC, SAE grado 2, zincados
- Tuercas hexagonales ASME B18.2.2, grado 2, zincadas: una por tornillo
- Arandelas planas SAE zincadas: dos por tornillo
- Un empaque de cara completa (FF) en EPDM de 3 mm, con los agujeros de los tornillos
Medidas por tamaño
Bridas
ASME B16.5 clase 150, de cara realzada (RF) o de cara plana (FF). También AWWA C207 con el mismo taladrado.
Tornillería
Acero al carbono SAE J429 grado 2, rosca UNC (ASME B1.1), zincada. Arandelas SAE ASME B18.22.1. Empaque EPDM de 3 mm.
Normas de referencia
ASME B16.5 · B18.2.1 · B18.2.2 · B18.22.1 · B1.1 · SAE J429. Sistema de gestión certificado ISO 9001:2015.

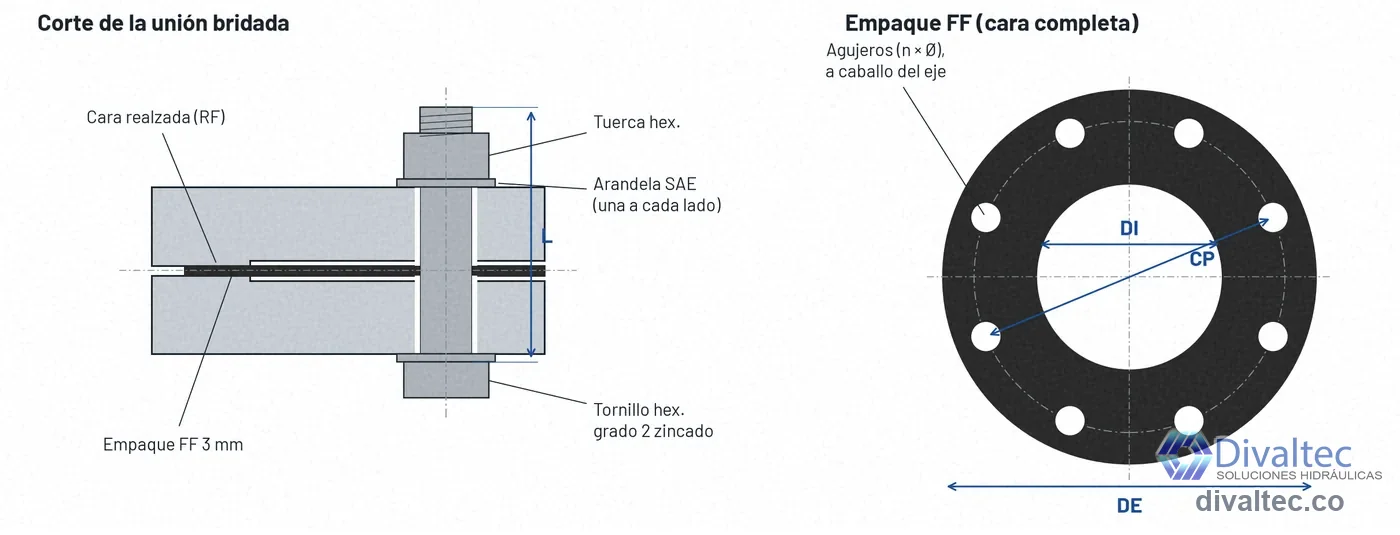

| Brida | Código | Tornillos + tuercas | Arandelas | Rosca UNC | Largo L | L (mm) | DE | DI | CP | Agujeros | Torque N·m (lb·ft) | Peso |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2" | DV-JTB-002 | 4 + 4 | 8 | 5/8"-11 | 3" | 76,2 | 152,4 | 60,5 | 120,6 | 4 × Ø19,0 | 55 (40) | 0,9 |
| 2-1/2" | DV-JTB-025 | 4 + 4 | 8 | 5/8"-11 | 3" | 76,2 | 177,8 | 73,2 | 139,7 | 4 × Ø19,0 | 75 (55) | 1,0 |
| 3" | DV-JTB-003 | 4 + 4 | 8 | 5/8"-11 | 3-1/2" | 88,9 | 190,5 | 88,9 | 152,4 | 4 × Ø19,0 | 85 (65) | 1,1 |
| 4" | DV-JTB-004 | 8 + 8 | 16 | 5/8"-11 | 3-1/2" | 88,9 | 228,6 | 114,3 | 190,5 | 8 × Ø19,0 | 55 (40) | 2,1 |
| 5" | DV-JTB-005 | 8 + 8 | 16 | 3/4"-10 | 3-1/2" | 88,9 | 254,0 | 141,2 | 215,9 | 8 × Ø22,2 | 75 (55) | 3,1 |
| 6" | DV-JTB-006 | 8 + 8 | 16 | 3/4"-10 | 3-1/2" | 88,9 | 279,4 | 168,4 | 241,3 | 8 × Ø22,2 | 85 (65) | 3,1 |
| 8" | DV-JTB-008 | 8 + 8 | 16 | 3/4"-10 | 4" | 101,6 | 342,9 | 219,2 | 298,4 | 8 × Ø22,2 | 125 (90) | 3,4 |
| 10" | DV-JTB-010 | 12 + 12 | 24 | 7/8"-9 | 4" | 101,6 | 406,4 | 273,1 | 361,9 | 12 × Ø25,4 | 120 (90) | 7,2 |
| 12" | DV-JTB-012 | 12 + 12 | 24 | 7/8"-9 | 4-1/2" | 114,3 | 482,6 | 323,8 | 431,8 | 12 × Ø25,4 | 175 (130) | 7,8 |
| 14" | DV-JTB-014 | 12 + 12 | 24 | 1"-8 | 4-1/2" | 114,3 | 533,4 | 355,6 | 476,2 | 12 × Ø28,6 | 245 (180) | 10,7 |
| 16" | DV-JTB-016 | 16 + 16 | 32 | 1"-8 | 5" | 127,0 | 596,9 | 406,4 | 539,8 | 16 × Ø28,6 | 220 (160) | 15,1 |
| 18" | DV-JTB-018 | 16 + 16 | 32 | 1-1/8"-7 | 5-1/2" | 139,7 | 635,0 | 457,2 | 577,9 | 16 × Ø31,8 | 250 (185) | 20,7 |
| 20" | DV-JTB-020 | 20 + 20 | 40 | 1-1/8"-7 | 5-1/2" | 139,7 | 698,5 | 508,0 | 635,0 | 20 × Ø31,8 | 235 (175) | 25,9 |
| 24" | DV-JTB-024 | 20 + 20 | 40 | 1-1/4"-7 | 6" | 152,4 | 812,8 | 609,6 | 749,3 | 20 × Ø34,9 | 330 (245) | 35,3 |
Valores de referencia. Cada juego trae además un empaque FF. Torque con tornillos zincados sin lubricar; con rosca lubricada, usa aprox. 75 % del valor. El largo L admite bridas hasta 6 mm más gruesas en total que la mínima de ASME B16.5; para bridas más gruesas o con espaciadores, consúltanos. Para especificar o comprar, confirma con nosotros: la especificación vinculante es la de la cotización y la ficha técnica vigente. Condiciones de uso.
Cinco pasos para que no fugue
- Limpiar las caras de las bridas: sin restos del empaque anterior, óxido ni pintura suelta
- Colocar el empaque centrado con los tornillos, sin pliegues ni partes salidas hacia el paso del agua
- Poner una arandela bajo la cabeza y otra bajo la tuerca, y apretar todos los tornillos a mano
- Apretar en cruz con torquímetro en tres pasadas: 30 %, 60 % y 100 % del torque de la tabla
- No pasar del torque: el EPDM se aplasta. Repetir el 100 % a las 24 h y después de la prueba hidrostática
