Unión de desmontaje autoportante

Un carrete telescópico que se ajusta en obra: permite montar y desmontar válvulas, medidores y bombas sin cortar ni soldar la tubería. Sus espárragos pasantes toman el empuje de la presión, así que no necesita bloque de anclaje.

Unión de desmontaje autoportante Divaltec de 36 pulgadas con bridas AWWA C207, espárragos pasantes y tuercas pesadas
Qué resuelve

Sacar una válvula sin desarmar la línea

Entre dos bridas fijas no hay holgura para retirar un equipo. La unión se acorta unos milímetros, el equipo sale, y al volver a montarlo se ajusta otra vez a su largo.

Ajuste telescópico

El cuerpo tubo desliza dentro del Central R. Absorbe las tolerancias de montaje y deja el espacio para retirar el equipo.

Sin bloque de anclaje

Los espárragos pasantes unen las dos bridas extremas con tuercas interiores: el empuje axial de la presión queda dentro de la unión.

Paso total

El diámetro interior es el de la tubería, así que la pérdida de carga es despreciable y no hay zonas donde se acumulen sólidos.

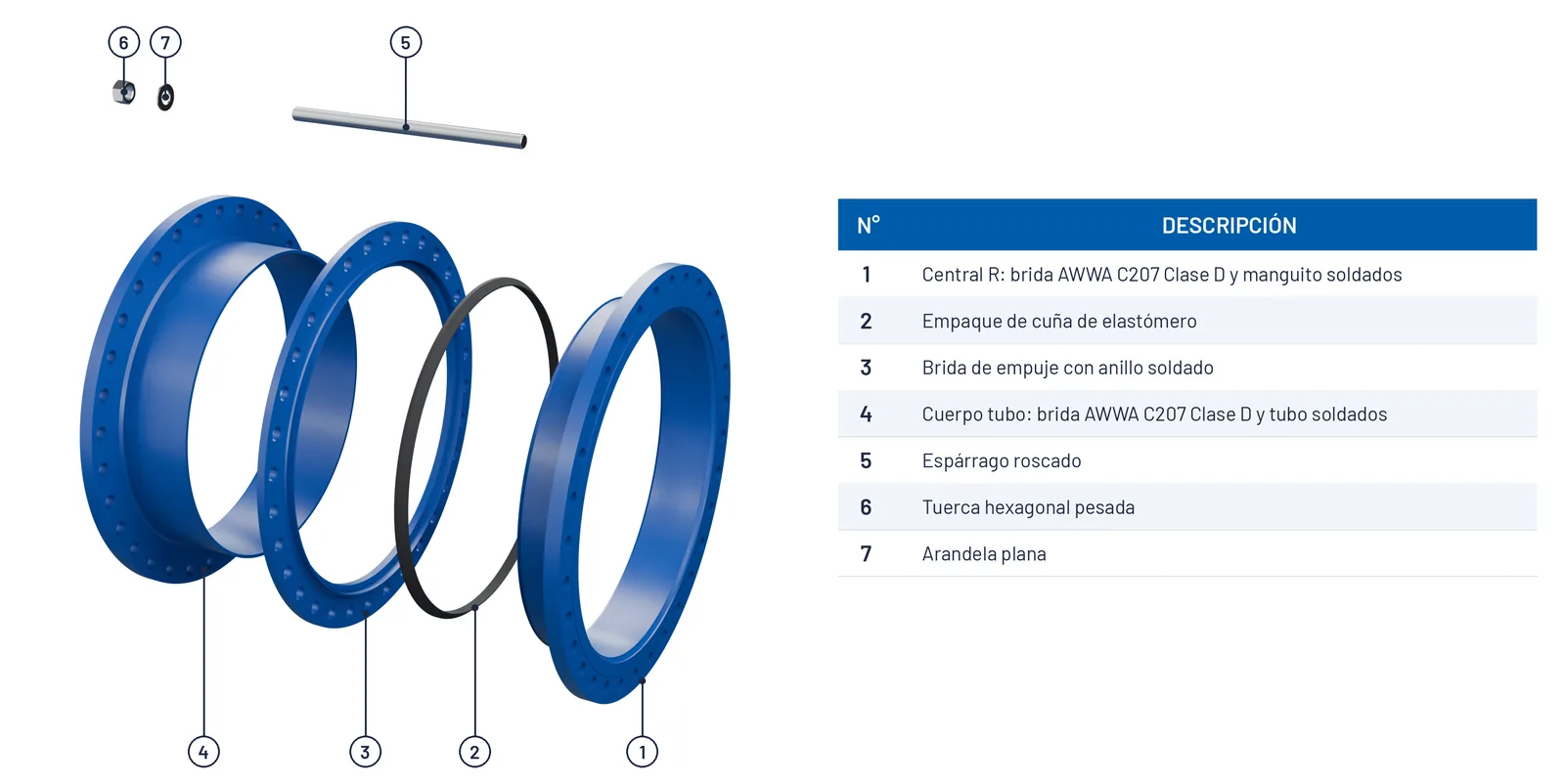

Despiece de la unión autoportante con la lista de piezas: Central R, empaque de cuña, brida de empuje con anillo, cuerpo tubo, espárrago, tuerca y arandela
Despiece: Central R y cuerpo tubo soldados a sus bridas, empaque de cuña, brida de empuje con anillo, y espárragos con tuercas y arandelas.
Cómo está construida

Carrete telescópico y empaque de cuña

El sello lo hace un empaque de cuña alojado en el abocinado del Central R. La brida de empuje lo comprime contra el diámetro exterior del tubo.

  • Cuerpo en acero al carbono ASTM A53 Gr. B y lámina ASTM A36 rolada
  • Bridas soldadas con filete interior y exterior, según AWS D1.1
  • Empaque de cuña en EPDM; NBR bajo pedido
  • Espárragos de longitud completa con cinco tuercas y arandelas cada uno
  • Pintura epóxica azul interior y exterior
Armado

Así se arma, pieza por pieza

Central R, empaque de cuña, brida de empuje y cuerpo tubo; después los espárragos pasantes con sus tuercas y arandelas.

Por dentro

El agua pasa recta

Corte de la unión de 36" con el agua a 2 m/s. El paso es el de la tubería: el flujo cruza sin cambiar de dirección. Coeficiente de pérdida K ≈ 0,05, unos 0,1 kPa a 2 m/s: lo mismo que un tramo corto de tubo.

Especificaciones

Datos técnicos

Presión de trabajo

Según la norma y la clase de brida que pida el proyecto, hasta 40 bar. El cuerpo, las bridas y los espárragos se dimensionan para esa presión.

Bridas

AWWA C207 Clase B, D, E o F; ASME B16.5 / B16.47 Clase 150 o 300; o ISO 7005 / EN 1092-1 PN10, PN16, PN25 o PN40. Cara RF o FF.

Diámetros

De 4" a 72" (DN100 a DN1800). Mayores bajo pedido.

Empaque de cuña

EPDM para agua potable, cruda y residual tratada. NBR bajo pedido.

Espárragos y tuercas

En el material y acabado que requiera el proyecto: acero de alta resistencia zincado o galvanizado, o acero inoxidable.

Acabado

Pintura epóxica azul interior y exterior.

Temperatura

Hasta 60 °C con empaque de EPDM.

Normas de referencia

AWWA C207 · ASME B16.5 · ASME B16.47 · ISO 7005 / EN 1092-1 · AWS D1.1. Sistema de gestión certificado ISO 9001:2015.

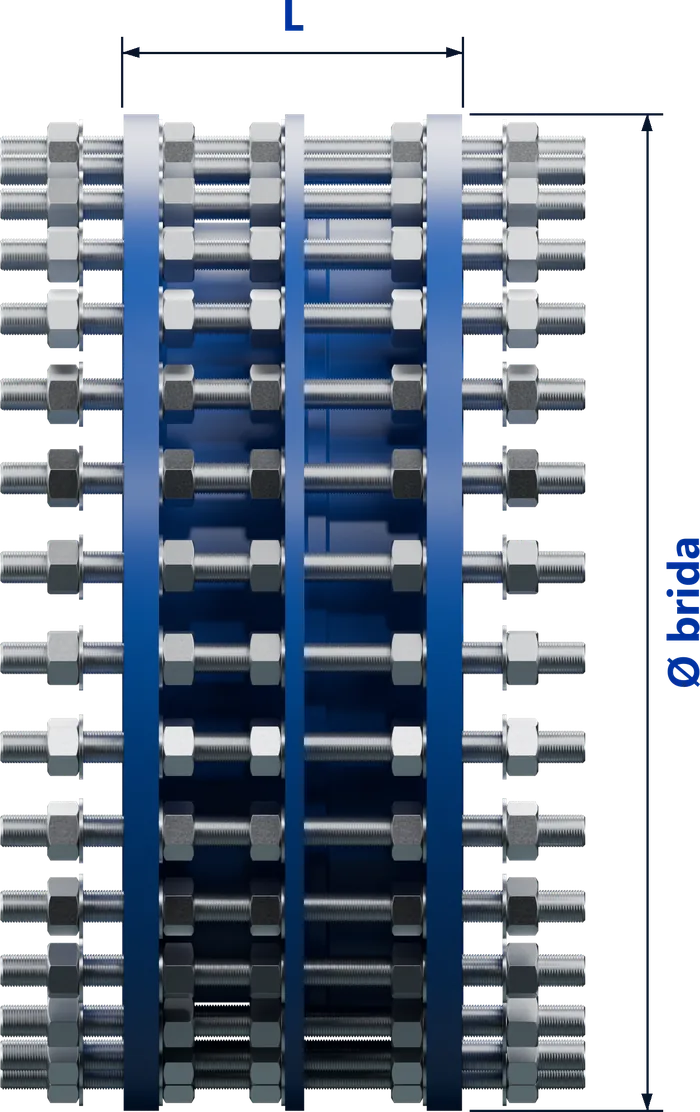

Vista lateral de la unión autoportante con la cota L entre caras de brida y el diámetro de brida
L: largo entre caras de brida en posición de montaje. Ø brida: diámetro exterior de la brida.
Dimensiones y pesos de referencia — Unión autoportante UNI-AUT-HR con bridas AWWA C207 Clase D
DN (pulg)DN (mm)Largo L (mm)Ø brida (mm)Peso (kg)
4"10028022922
5"12528025428
6"15029027933
8"20029034342
10"25030040666
12"30031048387
14"350320533115
16"400320597145
18"450340635178
20"500340699216
24"600360813287
30"750380984415
36"9004001168688
42"10504201346867
48"120044015111.123
54"135046016831.542
60"150048018541.879
66"165051020322.111
72"180053021972.517

Largo L entre caras de brida en posición de montaje. Valores de referencia con bridas AWWA C207 Clase D; con otras normas cambian el diámetro de brida, el taladrado y el peso. Para especificar o comprar, confirma con nosotros: la especificación vinculante es la de la cotización y la ficha técnica vigente. Condiciones de uso.

Instalación

Junto a la válvula que hay que poder sacar

Se instala al lado de la válvula, el medidor o la bomba. Para retirarlos se aflojan las tuercas interiores, se recoge el cuerpo tubo y el equipo sale sin mover la tubería.

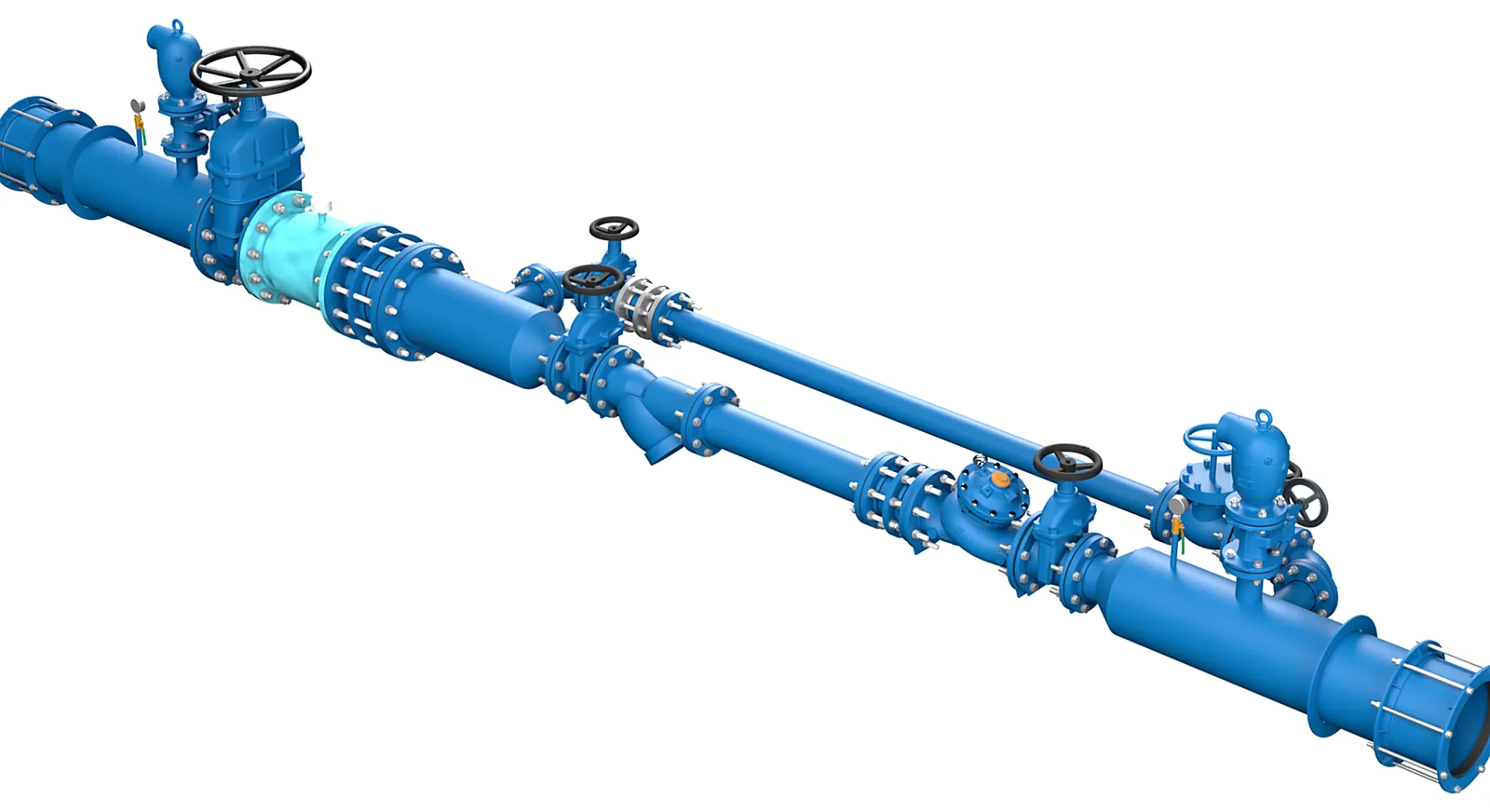

Esquema de instalación de la unión autoportante junto a válvulas y equipos bridados en una línea de agua
Montaje típico de la unión autoportante al lado de válvulas y equipos bridados.
Montaje

Siete pasos para instalarla

  • Verificar la alineación y la separación entre las bridas de la línea
  • Limpiar las caras e instalar empaques planos a ambos lados
  • Colocar la unión y pasar los espárragos, enroscando las tuercas interiores a medida que avanzan
  • Apretar en cruz las tuercas de las bridas extremas al par especificado
  • Apretar en cruz la brida de empuje para comprimir el empaque de cuña de forma pareja
  • Bloquear las tuercas interiores contra las bridas para fijar el largo
  • Probar hidrostáticamente la línea antes de ponerla en servicio
Aplicaciones

Dónde se usa

Acueductos, estaciones de bombeo y redes donde hay equipos que se revisan o se cambian, y donde construir un anclaje de concreto es caro o no se puede.

  • Redes de distribución de agua potable
  • Estaciones de bombeo y presurización
  • Estaciones reguladoras de presión y sectores hidrométricos
  • Aducción y conducción de agua cruda
  • Cruces de vía y de ríos sin espacio para anclajes
  • Suelos de baja capacidad portante
  • Impulsiones donde el empuje axial es crítico
  • Rehabilitación de redes con cambio de material de tubería
