Accesorios · DV-COD-BR

Codo bridado de acero PN16

Cambia la dirección de la línea en 90°, 45°, 22,5° u 11,25°, de 2" a 144", con las bridas listas para atornillar. Hasta 12" es un codo de radio largo con bridas de cuello soldable; desde 14", un codo segmentado con bridas AWWA.

Solicitar cotización Ficha técnica (PDF)

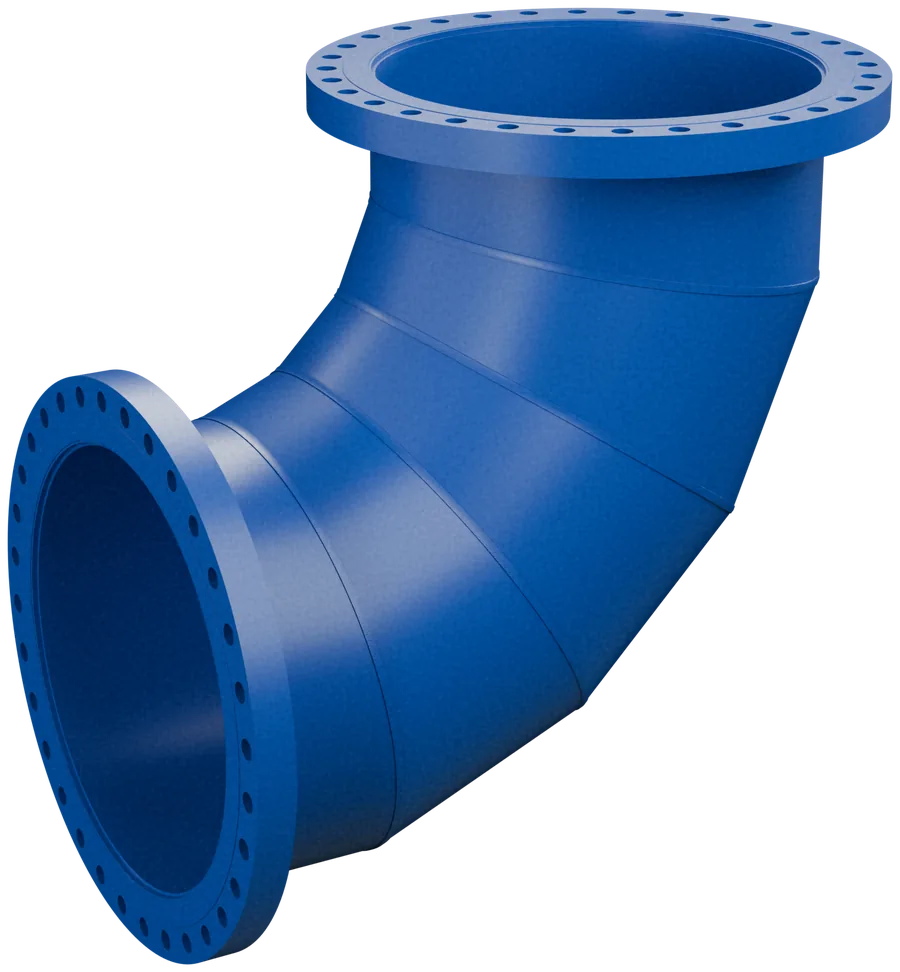

Codo bridado Divaltec DV-COD-BR de 36 pulgadas a 90 grados, segmentado, con bridas AWWA C207 clase E y recubrimiento epóxico azul

Se usa en

Qué resuelve

Un cambio de dirección que se atornilla

Para redes de agua potable, agua cruda y aguas residuales. El codo llega soldado, probado y recubierto. En obra solo se alinea, se ponen los empaques y se aprietan los tornillos: sin soldar en sitio ni retocar pintura.

Cuatro ángulos

90°, 45°, 22,5° y 11,25° en cada diámetro, de 2" a 144". El centro a cara de cada uno está en la tabla.

Hasta 12": codo de catálogo

Codo ASME B16.9 de radio largo SCH 40 con bridas de cuello soldable ASME B16.5 clase 150, soldadas a tope.

Desde 14": codo segmentado

Segmentos de lámina rolada según AWWA C208, con bridas de anillo AWWA C207 clase E. Más liviano y más corto que un codo de radio largo.

Codo bridado de 36 pulgadas a 90 grados en cinco segmentos con bridas AWWA C207 clase E

Modelo 3D

Gíralo en 3D

Abre el codo de 36" a 90° y gíralo con el dedo o el mouse. Así se ven los segmentos y las bridas por todos los lados.

Cinco segmentos con cortes a 11,25°, radio de curvatura 1,0 D
Bridas de anillo AWWA C207 clase E con cara realzada
Conjunto soldado y recubierto en una sola pieza

Cómo está construido

Cómo se fabrica según el diámetro

Hasta 12" el codo es de catálogo, con bridas de cuello soldable. Desde 14" es un codo segmentado, más liviano y más corto. Los dos llevan epóxico por dentro y por fuera.

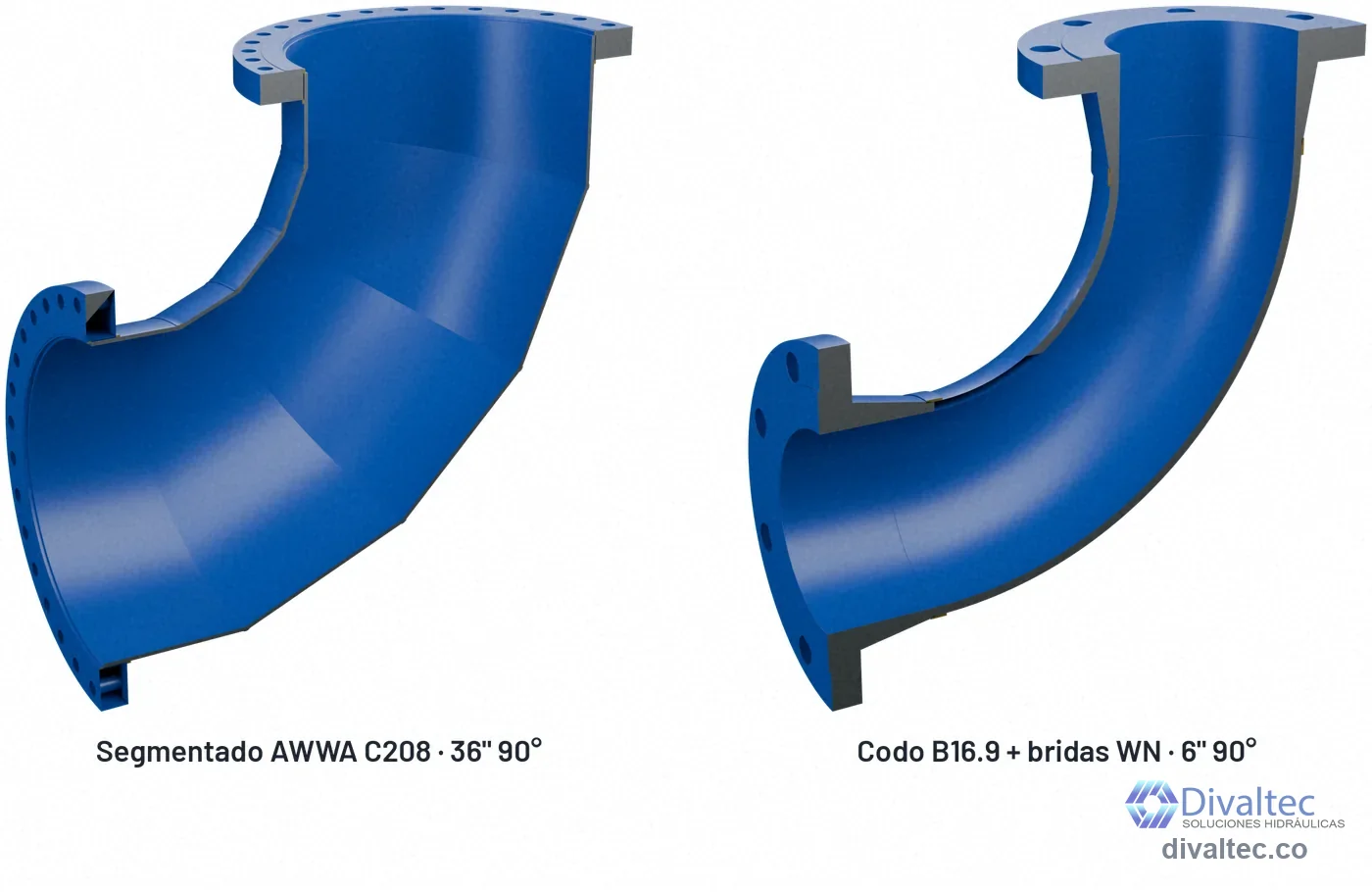

Corte de un codo segmentado de 36 pulgadas con bridas C207 y de un codo B16.9 de 6 pulgadas con bridas de cuello soldable — Corte de los dos conjuntos soldados: la pared de acero en gris y los cordones en ocre.

2" a 12"

Codo ASME B16.9 de radio largo (1,5 D) SCH 40, ASTM A234 WPB
Bridas de cuello soldable ASME B16.5 clase 150 RF, ASTM A105
Soldadura a tope de penetración completa
22,5° y 11,25° cortados del codo de 45°, con niples donde hace falta separar las soldaduras

14" a 144"

Segmentos de lámina ASTM A36 rolada según AWWA C208, radio 1,0 D
2 piezas hasta 22,5°, 3 en 45° y 5 en 90°
Espesor calculado para 16 bar en cada ángulo
Bridas de anillo AWWA C207 clase E (275 psi) RF, con filete interior y exterior

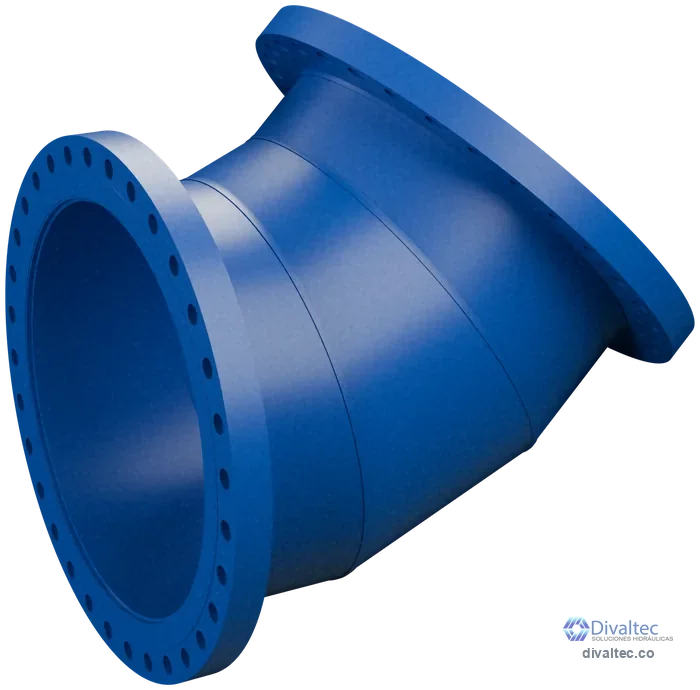

Codo bridado segmentado de 36 pulgadas a 45 grados con bridas C207 clase E — 36" a 45°: tres segmentos.

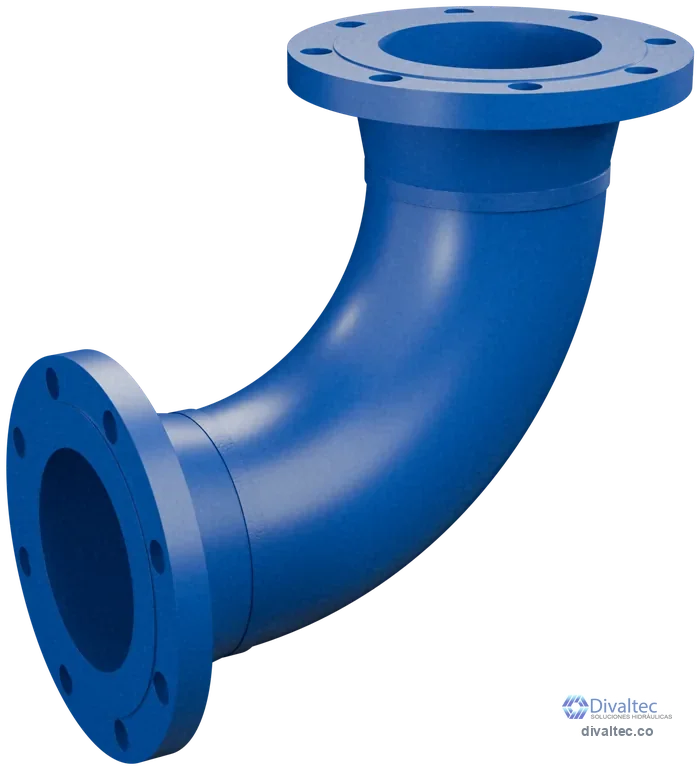

Codo bridado de 6 pulgadas a 90 grados: codo B16.9 de radio largo con bridas de cuello soldable — 6" a 90°: codo B16.9 con bridas WN.

Especificaciones

Datos técnicos

Presión de trabajo

Hasta 16 bar (PN16). Prueba hidrostática en fábrica a 24 bar.

Diámetros

De 2" a 144" (DN50 a DN3600), en 90°, 45°, 22,5° y 11,25°.

Recubrimiento

Epóxico interior y exterior, azul RAL 5017. Para agua potable, cruda y residual.

Normas de referencia

ASME B16.9 · ASME B16.5 · AWWA C208 · AWWA C207 · AWS D1.1. Sistema de gestión certificado ISO 9001:2015.

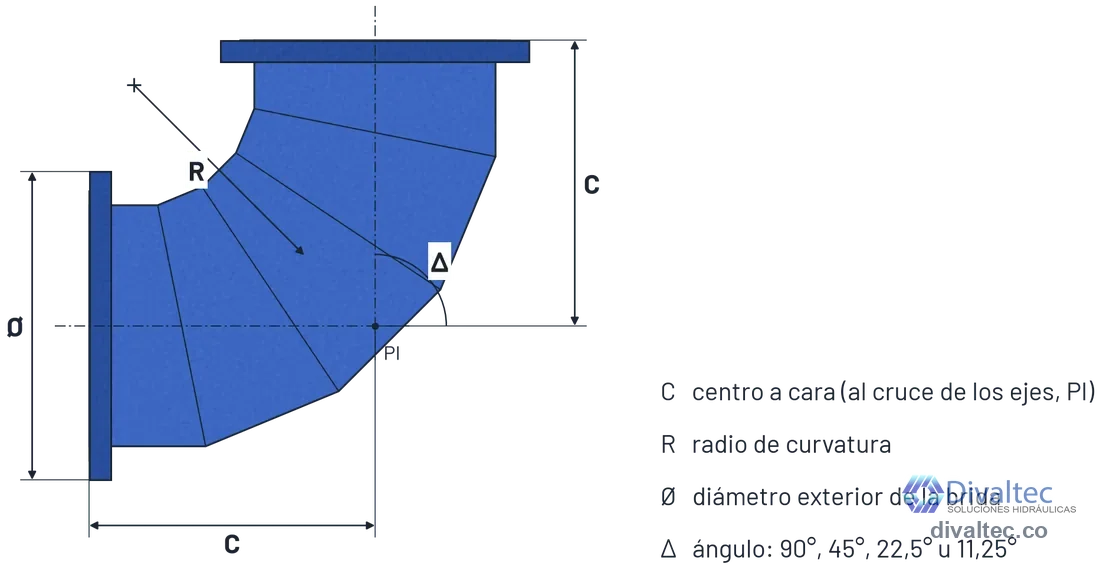

Vista del codo en su plano con las cotas C de centro a cara en cada lado, radio R, diámetro de brida y ángulo — C: centro a cara, medido desde el cruce de los ejes (PI) hasta la cara realzada de cada brida.

Dimensiones y pesos — Codo bridado DV-COD-BR PN16
DN (pulg)	DN (mm)	Construcción	C 90° (mm)	C 45° (mm)	C 22,5° (mm)	C 11,25° (mm)	Ø brida (mm)	Tornillos por brida	Peso 90° (kg)
2"	50	B16.9 + WN	140	95	104	96	152	4 × 5/8"	6,0
3"	80	B16.9 + WN	184	117	118	106	190	4 × 5/8"	12,3
4"	100	B16.9 + WN	229	139	107	116	229	8 × 5/8"	18,3
6"	150	B16.9 + WN	318	184	134	136	279	8 × 3/4"	32,5
8"	200	B16.9 + WN	406	228	162	132	343	8 × 3/4"	57,2
10"	250	B16.9 + WN	483	260	178	139	406	12 × 7/8"	86,4
12"	300	B16.9 + WN	572	304	205	159	483	12 × 7/8"	136
14"	350	Segmentado C208	500	291	215	197	533	12 × 1"	133
16"	400	Segmentado C208	553	315	227	207	597	16 × 1"	170
18"	450	Segmentado C208	606	338	240	216	635	16 × 1 1/8"	190
20"	500	Segmentado C208	659	361	252	226	698	20 × 1 1/8"	242
24"	600	Segmentado C208	765	408	276	246	813	20 × 1 1/4"	367
26"	650	Segmentado C208	818	431	289	256	870	24 × 1 1/4"	424
28"	700	Segmentado C208	871	454	301	265	927	28 × 1 1/4"	513
30"	750	Segmentado C208	924	477	313	275	984	28 × 1 1/2"	576
32"	800	Segmentado C208	977	501	326	285	1.060	28 × 1 1/2"	695
34"	850	Segmentado C208	1.030	524	338	295	1.111	32 × 1 1/2"	805
36"	900	Segmentado C208	1.083	547	350	304	1.168	32 × 1 1/2"	906
38"	950	Segmentado C208	1.136	570	363	314	1.238	32 × 1 1/2"	1.093
40"	1.000	Segmentado C208	1.189	594	375	324	1.289	36 × 1 1/2"	1.192
42"	1.050	Segmentado C208	1.242	617	387	334	1.346	36 × 1 1/2"	1.322
44"	1.100	Segmentado C208	1.295	640	400	344	1.403	40 × 1 1/2"	1.517
46"	1.150	Segmentado C208	1.348	663	412	353	1.454	40 × 1 1/2"	1.633
48"	1.200	Segmentado C208	1.401	687	424	363	1.511	44 × 1 1/2"	1.768
50"	1.250	Segmentado C208	1.454	710	436	373	1.568	44 × 1 3/4"	1.990
52"	1.300	Segmentado C208	1.507	733	449	382	1.626	44 × 1 3/4"	2.168
54"	1.350	Segmentado C208	1.560	756	461	392	1.683	44 × 1 3/4"	2.623
60"	1.500	Segmentado C208	1.719	826	498	422	1.854	52 × 1 3/4"	3.198
66"	1.650	Segmentado C208	1.878	896	535	451	2.032	52 × 1 3/4"	4.381
72"	1.800	Segmentado C208	2.037	966	572	480	2.197	60 × 1 3/4"	5.138
78"	1.950	Segmentado C208	2.196	1.036	609	510	2.362	64 × 2"	6.571
84"	2.100	Segmentado C208	2.355	1.105	646	539	2.534	64 × 2"	7.567
90"	2.250	Segmentado C208	2.514	1.175	683	568	2.705	68 × 2 1/4"	9.471
96"	2.400	Segmentado C208	2.673	1.245	720	597	2.876	68 × 2 1/4"	10.785
102"	2.550	Segmentado C208	2.832	1.315	757	627	3.048	72 × 2 1/2"	13.113
108"	2.700	Segmentado C208	2.991	1.384	794	656	3.219	72 × 2 1/2"	15.679
114"	2.850	Segmentado C208	3.150	1.454	831	685	3.391	76 × 2 3/4"	17.587
120"	3.000	Segmentado C208	3.309	1.524	868	715	3.562	76 × 2 3/4"	20.700
126"	3.150	Segmentado C208	3.468	1.594	905	744	3.734	80 × 3"	22.969
132"	3.300	Segmentado C208	3.627	1.663	942	773	3.905	80 × 3"	26.695
144"	3.600	Segmentado C208	3.946	1.803	1.015	832	4.248	84 × 3 1/4"	33.890

Valores de referencia. Hasta 24" la brida C207 tiene el taladrado de ASME B16.5 clase 150. Tornillería y empaques no incluidos. Para especificar o comprar, confirma con nosotros: la especificación vinculante es la de la cotización y la ficha técnica vigente. Condiciones de uso.

Instalación

El codo empuja: hay que apoyarlo

La presión del agua en el cambio de dirección produce un empuje hacia afuera del codo. Un apoyo o bloque de concreto lo recibe y evita que la fuerza llegue a las bridas.

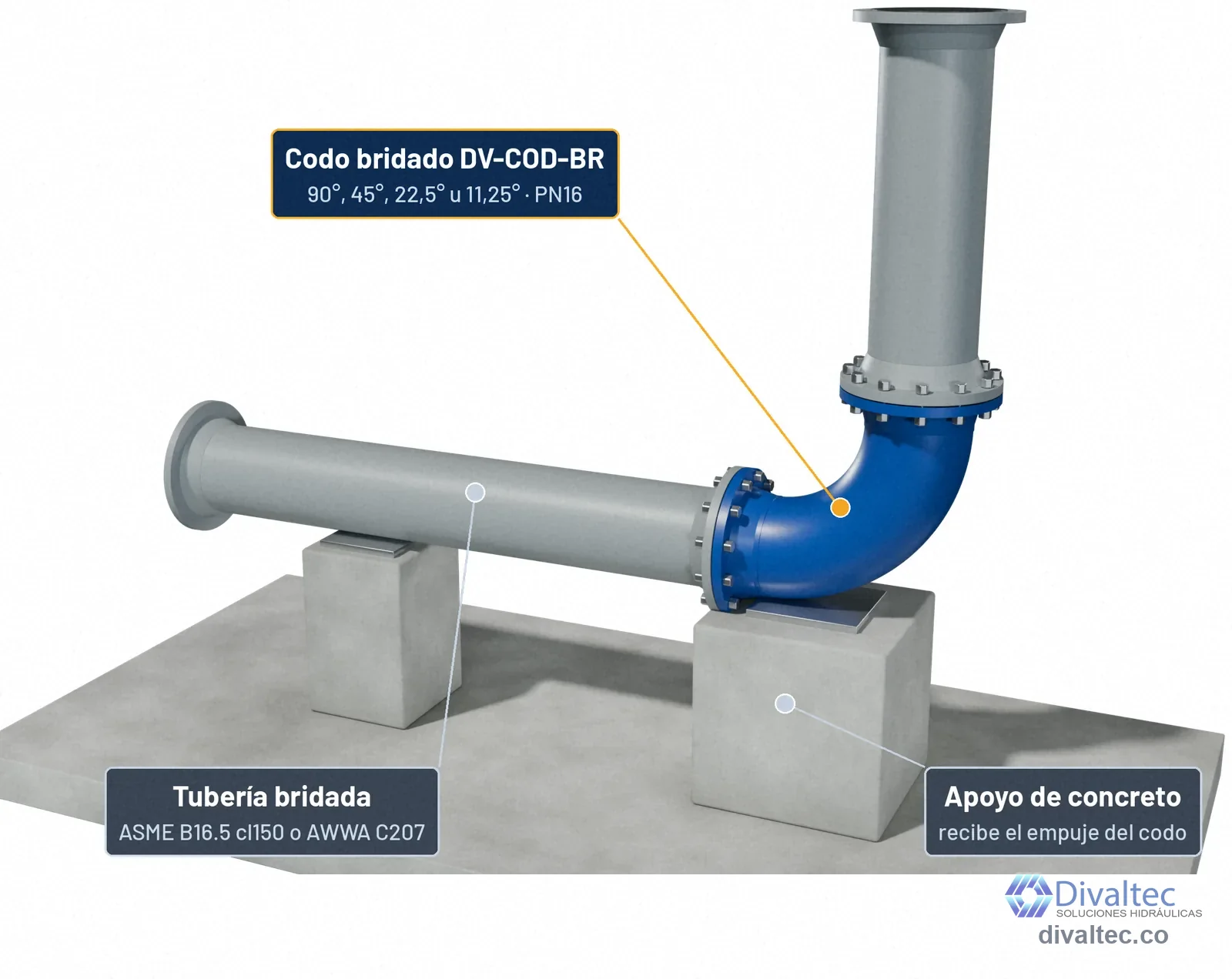

Codo bridado de 12 pulgadas a 90 grados entre una tubería horizontal y una vertical, apoyado en un bloque de concreto — Montaje típico: la tubería llega horizontal, el codo sube a 90° y descansa sobre un apoyo de concreto.

Antes de instalar

Cuatro cosas que hay que revisar

Que las bridas de la tubería sean de la misma norma y diámetro que las del codo
Un apoyo o bloque de anclaje diseñado para el empuje a la presión de prueba de la línea
Empaques de cara realzada limpios y la tubería alineada sin forzarla
Tornillos apretados en cruz y por etapas, y prueba hidrostática de la línea antes del servicio
