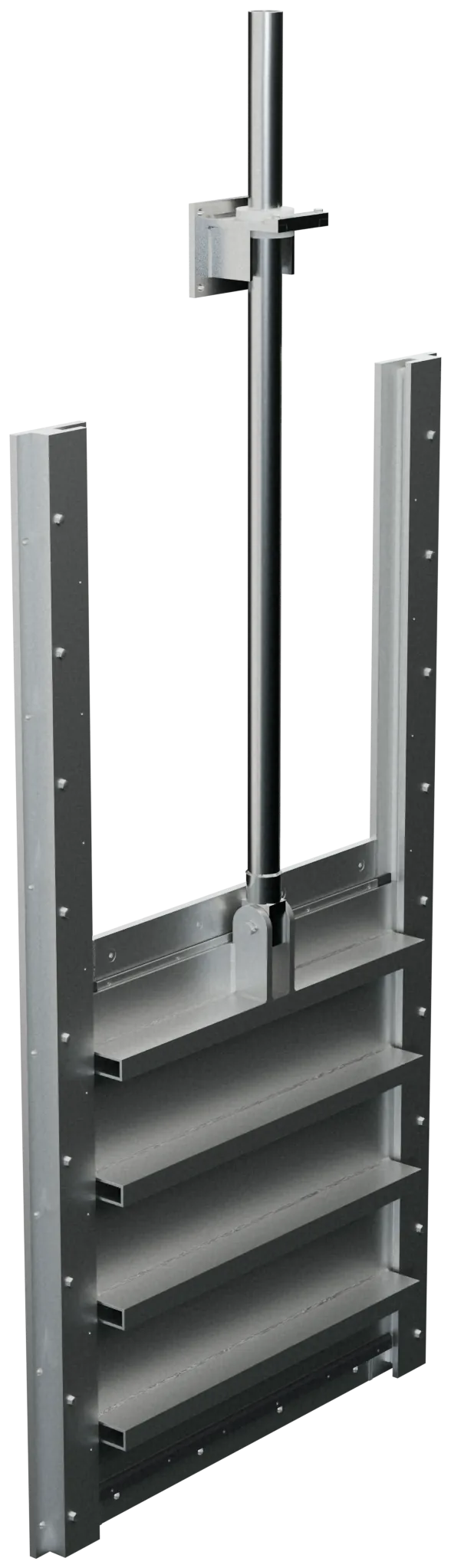

Compuerta deslizante mural
Abre y cierra orificios en muros, con el agua por cualquiera de los dos lados. Toda en acero inoxidable, atornillada a la cara del muro y operada desde la losa con un operador manual hecho por Divaltec.
Cerrar un orificio con el tanque lleno
En la entrada de un tanque, una cámara de bombeo o un desagüe de fondo, la compuerta trabaja sumergida, con varios metros de agua encima y a veces con el agua del otro lado. Tiene que cerrar sin fugas y seguir abriendo después de años.
Hasta 10 m de agua
Tres clases de carga, 3, 6 y 10 m sobre la solera. La hoja y sus rigidizadores se dimensionan para cada clase.
Agua por los dos lados
Sella asentante y desasentante: el agua puede empujar la hoja contra el muro o despegarla de él.
Toda en inoxidable
Marco, hoja, guías, vástago, pedestal y operador en AISI 304 soldado y decapado; 316 bajo pedido.
Un fondo que se limpia solo
Los costados y la parte de arriba cierran con un sello J de EPDM fijo en el marco. Abajo, en lugar de un sello que la hoja cruza al bajar, la hoja aprieta desde arriba una barra de EPDM: la solera queda sin resaltos ni ranuras donde se acumule sedimento, y el chorro del cierre la barre en los dos sentidos.
- Sello J de EPDM con cara de PTFE en costados y arriba, prensado con platinas inoxidables
- Barra de fondo de EPDM en cola de milano, comprimida por el canto de la hoja
- Platina de apriete del fondo removible, con tornillos avellanados a ras
- Esquinas vulcanizadas: el sello es una sola pieza alrededor del orificio
- Tiras de UHMW-PE recambiables que reciben el empuje del agua en los dos sentidos
- Lainas calibradas en las guías para ajustar la holgura de la hoja en obra
- Sellos NBR opcionales para aguas con grasas o hidrocarburos
Regula el paso desde la losa
Al girar el volante, la hoja sube y el agua sale por debajo en un chorro que cruza el orificio del muro. Mientras más se abre, más caudal pasa; se puede dejar en cualquier apertura.
- La hoja sale por completo del orificio: nada frena el agua ni retiene sólidos
- Al cerrar, el canto de la hoja barre la solera y aprieta el sello de fondo
- El indicador en la punta del vástago muestra la apertura desde la losa
Gírala en 3D
Abre el modelo de la compuerta de 1.000 × 1.100 mm y gíralo con el dedo o el mouse. Es el mismo modelo con el que se diseñó y verificó, pieza por pieza.
- Marco plano de cuatro platinas de 3/4" con anclajes químicos M16
- Guías con espaciador, lainas, retenedor y tiras de UHMW-PE
- Hoja de lámina con rigidizadores en C plegados y orejas, toda soldada

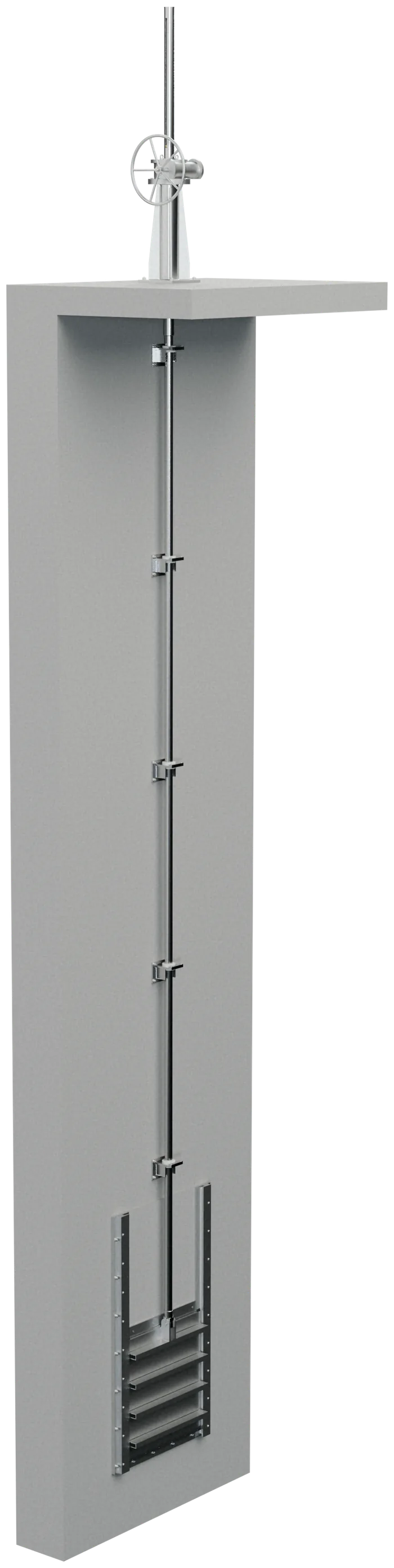

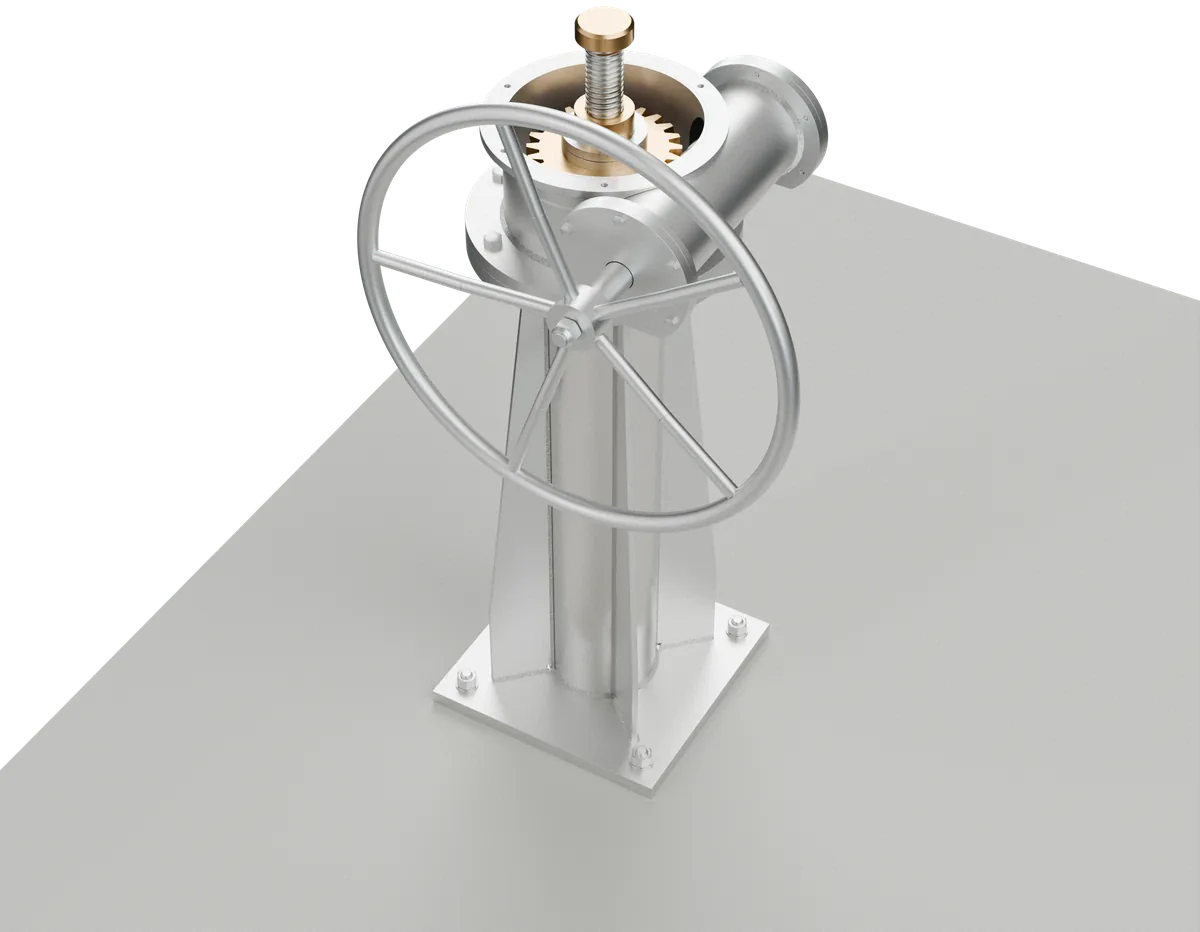

Un operador hecho por Divaltec
El volante está en la losa, sobre un pedestal de inoxidable. En las compuertas pequeñas mueve directamente una tuerca de bronce; en las grandes o con mucha carga mueve un reductor sinfín-corona 6:1 de cuatro entradas, cerrado y engrasado.
- Fuerza en el aro del volante de 180 N o menos en todos los tamaños
- Corona de bronce con la tuerca Tr50, entre dos rodamientos axiales
- La rosca trapezoidal no se devuelve: la hoja queda en la apertura que se deje
- Indicador de posición en la punta del vástago, visible por la ventana del tubo protector
Datos técnicos
Tamaños
300, 400, 500, 600, 800, 1.000, 1.000 × 1.100, 1.200 y 1.500 mm (orificio cuadrado). Otras medidas bajo pedido.
Clases de carga
3, 6 y 10 m de agua sobre la solera, asentante y desasentante. 1.500 × 1.500 a 10 m, bajo consulta.
Materiales
Inoxidable AISI 304 soldado (316 opcional). Corona o tuerca en bronce; tiras y bujes de UHMW-PE.
Sellos
EPDM: sello J con cara de PTFE y barra de fondo a compresión, esquinas vulcanizadas. NBR opcional.
Accionamiento
Volante Ø600 directo o reductor sinfín-corona 6:1 Divaltec, según tamaño y clase. Brida ISO 5210 para actuador eléctrico bajo pedido.
Montaje
Marco atornillado a la cara del muro con anclajes químicos M16 sobre mortero de nivelación.
Temperatura
Hasta 60 °C.
Normas de referencia
Diseño con los criterios de AWWA C561 · ASTM A240 · AWS D1.6. Sistema de gestión certificado ISO 9001:2015.

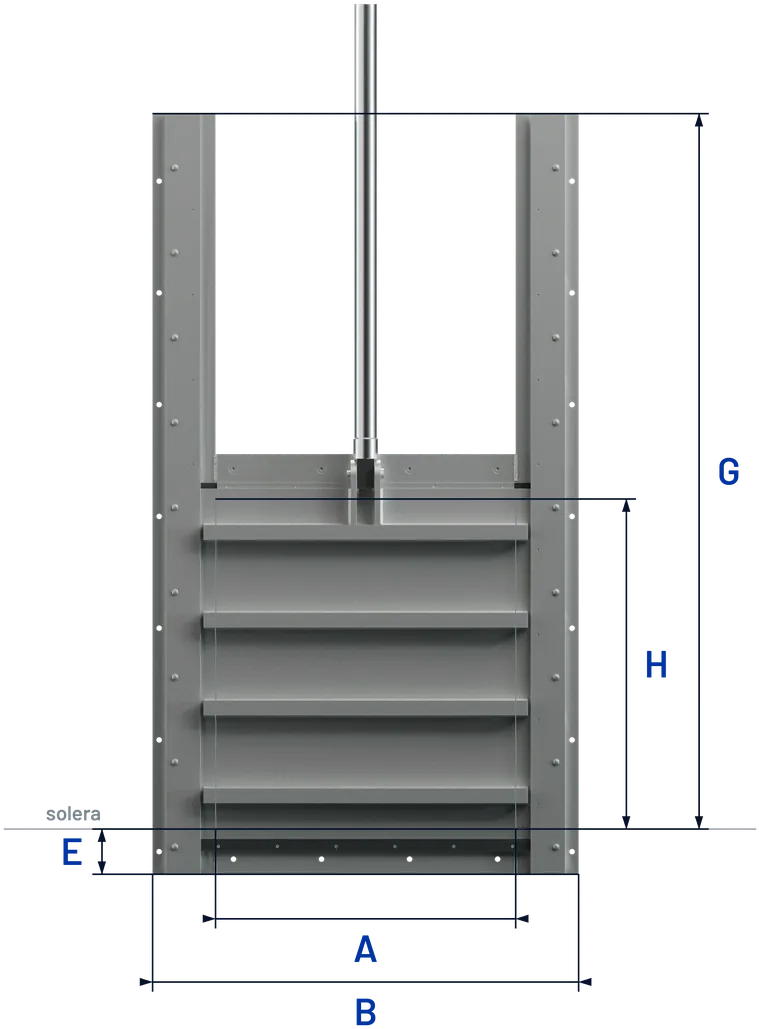

| A × H (mm) | Marco B | Alto G | Peso (kg) 3 / 6 / 10 m | K (mm) 3 / 6 / 10 m | Operador 3 / 6 / 10 m |
|---|---|---|---|---|---|
| 300 × 300 | 720 | 785 | 305 / 335 / 380 | 87 / 87 / 87 | directo / directo / directo |
| 400 × 400 | 820 | 985 | 340 / 370 / 405 | 87 / 87 / 87 | directo / directo / directo |
| 500 × 500 | 920 | 1.185 | 370 / 405 / 445 | 87 / 87 / 87 | directo / directo / directo |
| 600 × 600 | 1.020 | 1.385 | 410 / 445 / 485 | 87 / 87 / 87 | directo / directo / 6:1 |
| 800 × 800 | 1.220 | 1.785 | 485 / 525 / 575 | 87 / 97 / 97 | directo / 6:1 / 6:1 |
| 1.000 × 1.000 | 1.420 | 2.185 | 575 / 620 / 675 | 97 / 97 / 107 | directo / 6:1 / 6:1 |
| 1.000 × 1.100 | 1.420 | 2.385 | 605 / 650 / 705 | 97 / 97 / 107 | directo / 6:1 / 6:1 |
| 1.200 × 1.200 | 1.620 | 2.585 | 670 / 720 / 785 | 97 / 107 / 107 | 6:1 / 6:1 / 6:1 |
| 1.500 × 1.500 | 1.920 | 3.185 | 830 / 890 / consulta | 120 / 120 / – | 6:1 / 6:1 / consulta |
Pesos aproximados en AISI 304 con la losa de operación 1 m por encima de la carga de la clase; cada metro más de vástago suma unos 12 kg. Operador: directo = volante sobre la tuerca de bronce; 6:1 = reductor sinfín-corona. Para especificar o comprar, confirma con nosotros: la especificación vinculante es la de la cotización y la ficha técnica vigente. Condiciones de uso.

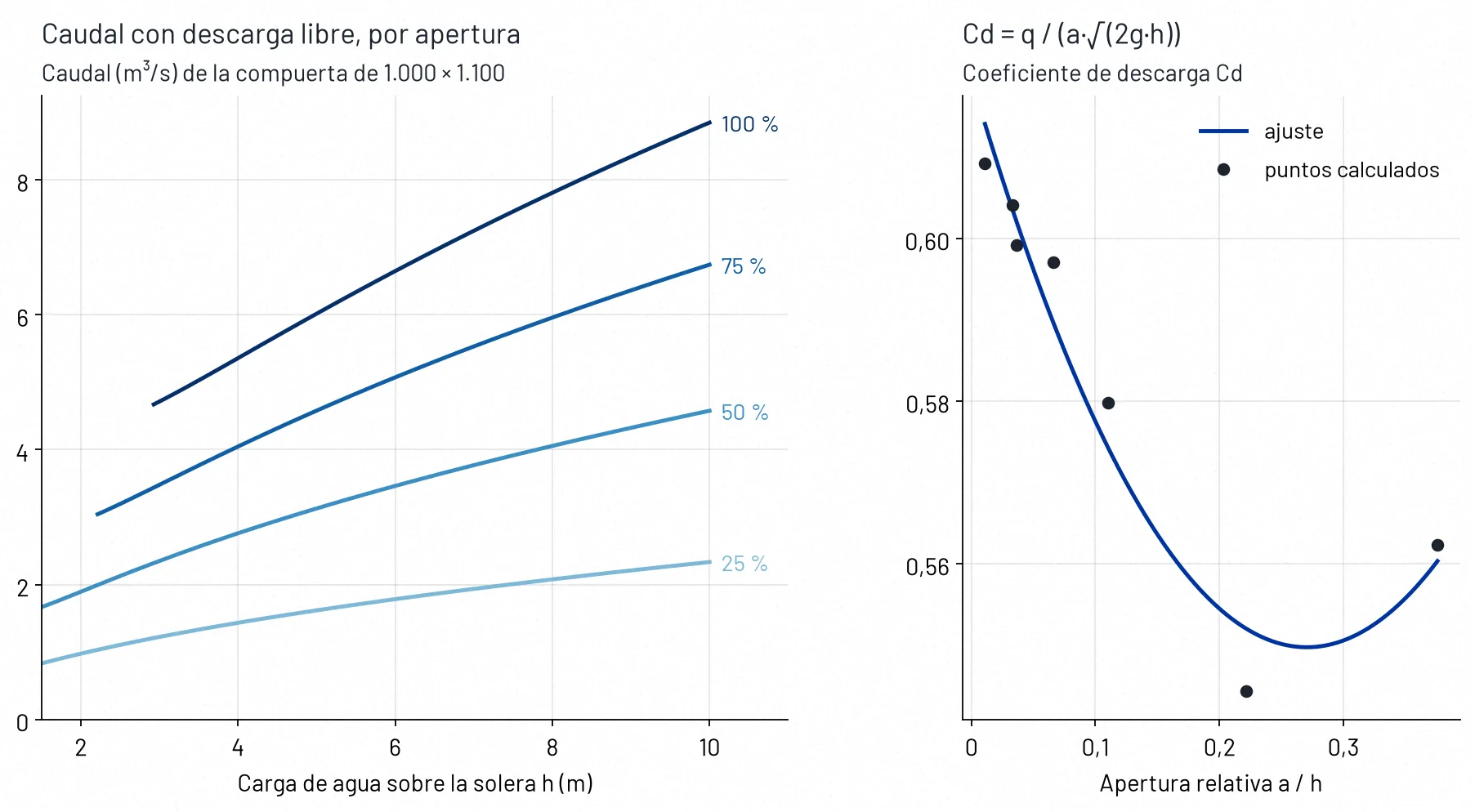

Cuánta agua pasa por el orificio
Caudal con descarga libre para aperturas de 10 % a 100 % del alto del orificio y cargas de 2,9 a 10 m sobre la solera.
- Caudal: Q = Cd · A · a · √(2·g·h), con A el ancho del orificio, a la apertura y h la carga sobre la solera
- Cd de 0,60 a 0,61 con aperturas pequeñas, cerca de 0,55 a media apertura y 0,56 con la hoja fuera del orificio
- Ejemplo: la compuerta de 1.000 × 1.100 mm abierta 550 mm con 5 m de agua deja pasar 3,1 m³/s (unos 11.260 m³/h)
- Con el nivel aguas abajo por encima de la apertura (descarga ahogada) el caudal es menor
- Valores de referencia para el diseño hidráulico

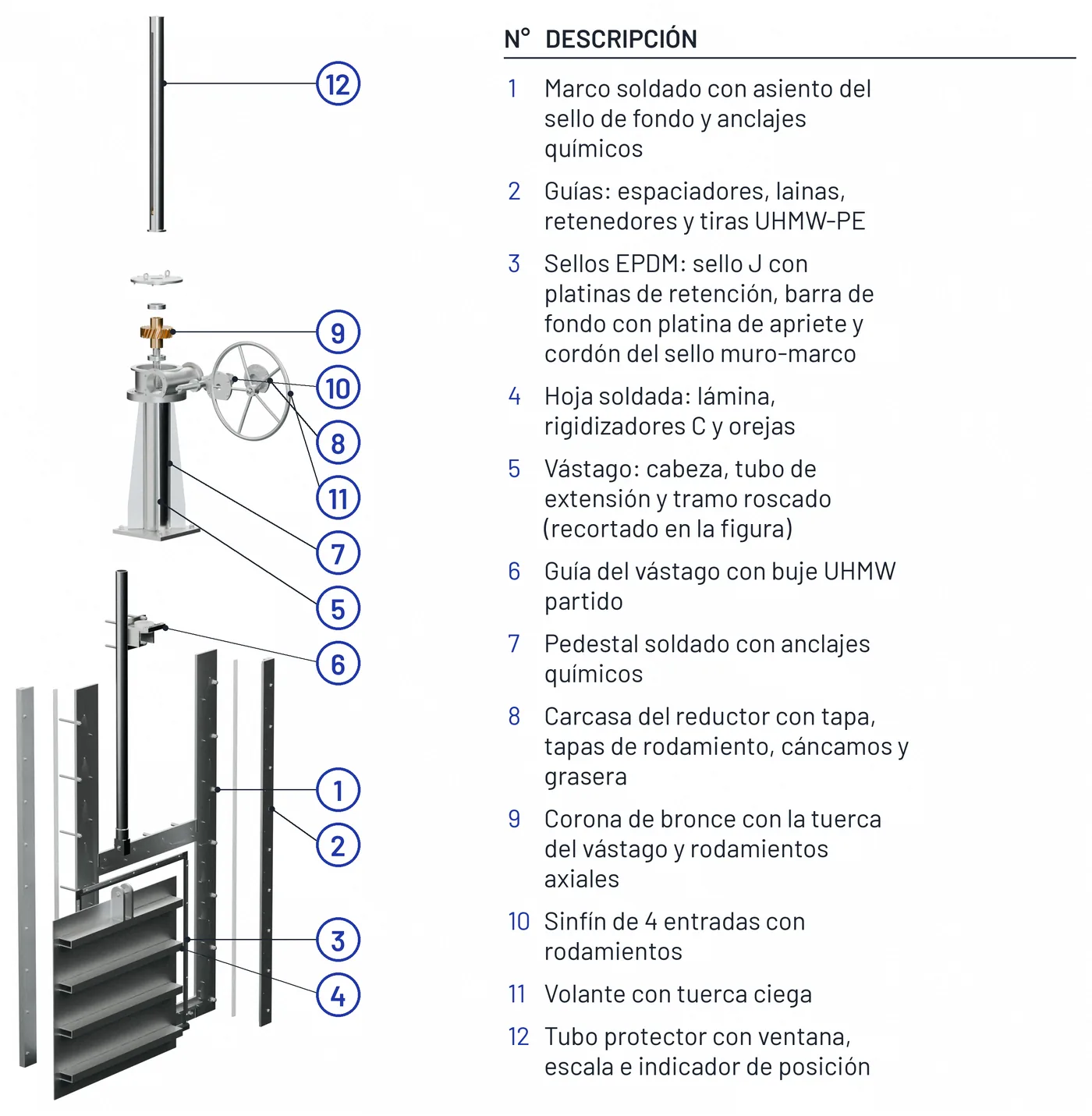

Despiece de la compuerta
Las mismas piezas en todos los tamaños. El vástago real es largo: en la figura está recortado para ver la compuerta y el operador juntos.
| N° | Conjunto |
|---|---|
| 1 | Marco soldado con asiento del sello de fondo y anclajes químicos |
| 2 | Guías: espaciadores, lainas, retenedores y tiras UHMW-PE |
| 3 | Sellos EPDM: sello J con platinas de retención, barra de fondo con platina de apriete y cordón del sello muro-marco |
| 4 | Hoja soldada: lámina, rigidizadores C y orejas |
| 5 | Vástago: cabeza, tubo de extensión y tramo roscado |
| 6 | Guía del vástago con buje UHMW partido |
| 7 | Pedestal soldado con anclajes químicos |
| 8 | Carcasa del reductor con tapa, tapas de rodamiento, cáncamos y grasera |
| 9 | Corona de bronce con la tuerca del vástago y rodamientos axiales |
| 10 | Sinfín de 4 entradas con rodamientos |
| 11 | Volante con tuerca ciega |
| 12 | Tubo protector con ventana, escala e indicador de posición |
Repuestos sin desmontar el marco
El marco queda anclado al muro. Los retenedores se sueltan desde el frente, la hoja sale por las guías y el operador se abre por la tapa. Sellos, tiras de UHMW, lainas y la corona de bronce son repuestos.
- Sello J y barra de fondo recambiables, sujetos con platinas y tornillos
- Tiras de UHMW y lainas para recuperar el ajuste de la hoja
- Engrase del operador cada 3 meses por la grasera
Calculada para cada clase
Cada tamaño y clase de carga se dimensionó con los criterios de AWWA C561 para compuertas de inoxidable: esfuerzo admisible de 0,4 veces la fluencia y flecha de la hoja menor que la luz entre 720.
- Hoja, rigidizadores, retenedores, anclajes, vástago, tuerca, pasadores y sello verificados por clase
- La hoja más liviana que cumple: lámina mínima de 1/4" y rigidizadores según la carga
- Guías del vástago cada 1,9 m aproximadamente para que no pandee
- Modelo completo revisado sin interferencias en todo el recorrido, con la corona girando

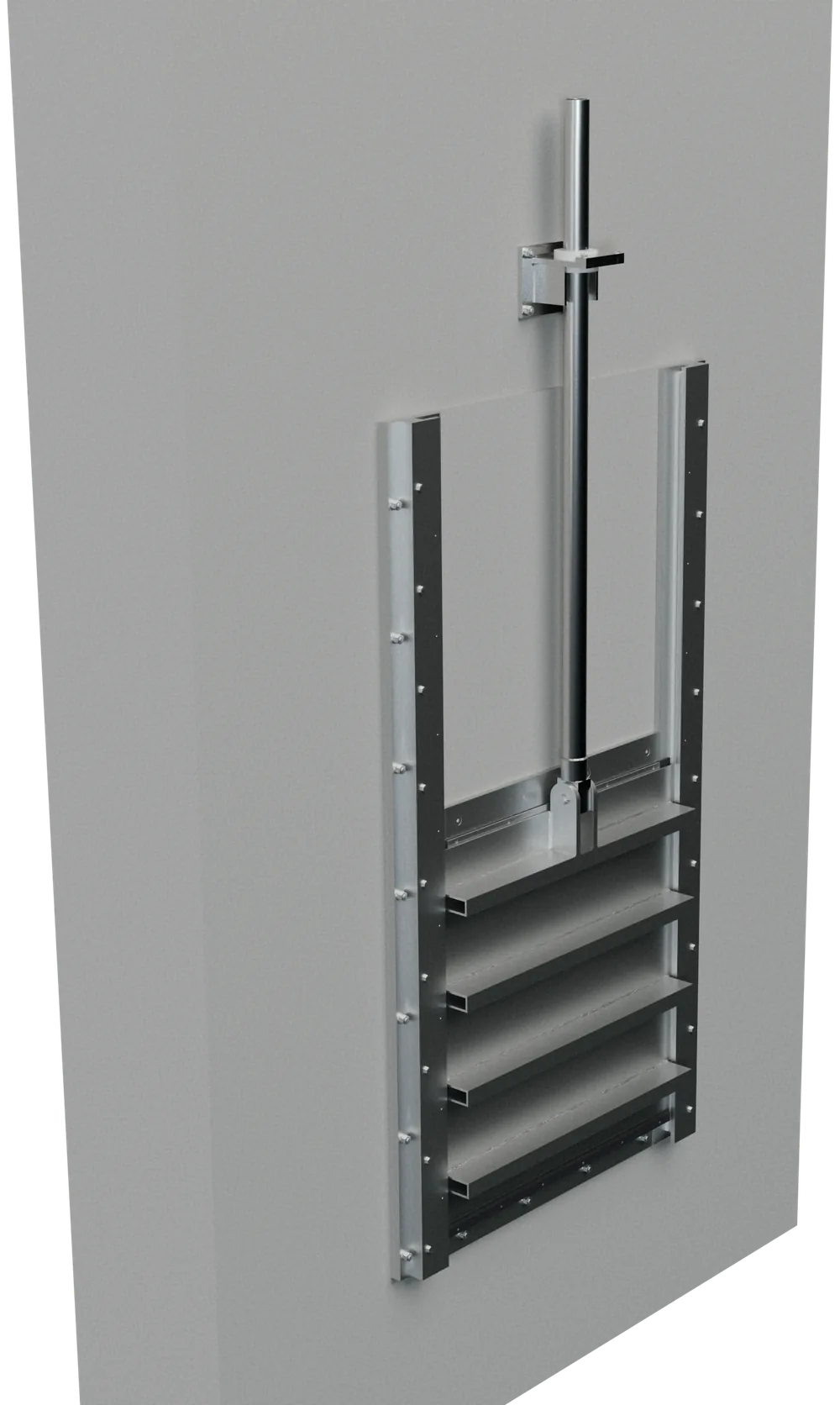

Atornillada a la cara del muro
No necesita ranuras ni mortero de segunda etapa en el orificio: el marco se presenta armado, se aploma, se ancla al muro con anclajes químicos y se nivela con mortero sin retracción.
- Bordes del marco a ras del orificio, a plomo y nivelados con calzas
- Anclajes químicos M16 inoxidables con resina, apretados después del fraguado
- Guías del vástago aplomadas con el eje de la compuerta
- Ajustar las lainas: la hoja debe correr a mano con 0,5 mm de holgura
- Engrasar la tuerca o el reductor antes de la primera maniobra
- Abrir y cerrar completa y revisar fugas con agua por el lado de trabajo
Dónde se usa
Orificios en muros con agua por uno o por los dos lados.
- Entradas y salidas de tanques, cámaras de bombeo y pozos húmedos
- Aislamiento de unidades en plantas de tratamiento y de potabilización
- Estructuras de entrada desde embalses o tanques
- Cámaras de distribución y de interconexión
- Desagües de fondo y vaciado de tanques
- Reemplazo de compuertas de hierro fundido o acero al carbono
¿Necesitas cotizar una compuerta mural?
Cuéntanos el ancho y el alto del orificio, la carga máxima de agua de cada lado, la altura de la losa de operación y si el agua es residual, cruda o tratada.
