Minería e industria · AC-ALV

Válvula de alivio de acción directa

Libera automáticamente el exceso de presión del sistema antes de que dañe la tubería, las bombas y las válvulas. Sin electricidad, sin señal externa y sin operador: el resorte abre sola cuando se pasa del valor calibrado.

Válvula de alivio angular de acción directa Divaltec AC-ALV, bridada, con resorte en camisa de acero inoxidable y capuchón de calibración
Qué resuelve

El golpe de ariete no avisa

Cuando una bomba para de golpe o se cierra una válvula demasiado rápido, la presión sube en milisegundos. La válvula de alivio es lo que evita que ese pico reviente la línea.

Protege el equipo

Tuberías, bombas, válvulas y accesorios quedan por debajo de la presión de diseño del sistema.

Respuesta inmediata

Acción directa por resorte: no depende de pilotos, de señal eléctrica ni de aire de instrumentos. Abre y cierra sola.

Bajo mantenimiento

Pocas piezas móviles y operación automática continua, sin intervención manual.

Animación en corte de la AC-ALV: al pasar la presión de ajuste el diafragma se levanta hasta el tope y el agua sale por la descarga lateral.
Cómo abre

Dispara, alivia y vuelve a cerrar

El resorte mantiene el diafragma contra el asiento. Cuando la presión de la línea supera el valor calibrado, el diafragma se levanta y la descarga se abre; al bajar la presión, el resorte la vuelve a cerrar.

  • Apertura tipo «pop»: al despegar, la presión bajo el diafragma ayuda a abrir hasta el tope
  • Apertura máxima ajustable desde el exterior con el tope de 4 tornillos
  • Cierra sola cuando la presión baja, sin operador ni energía externa

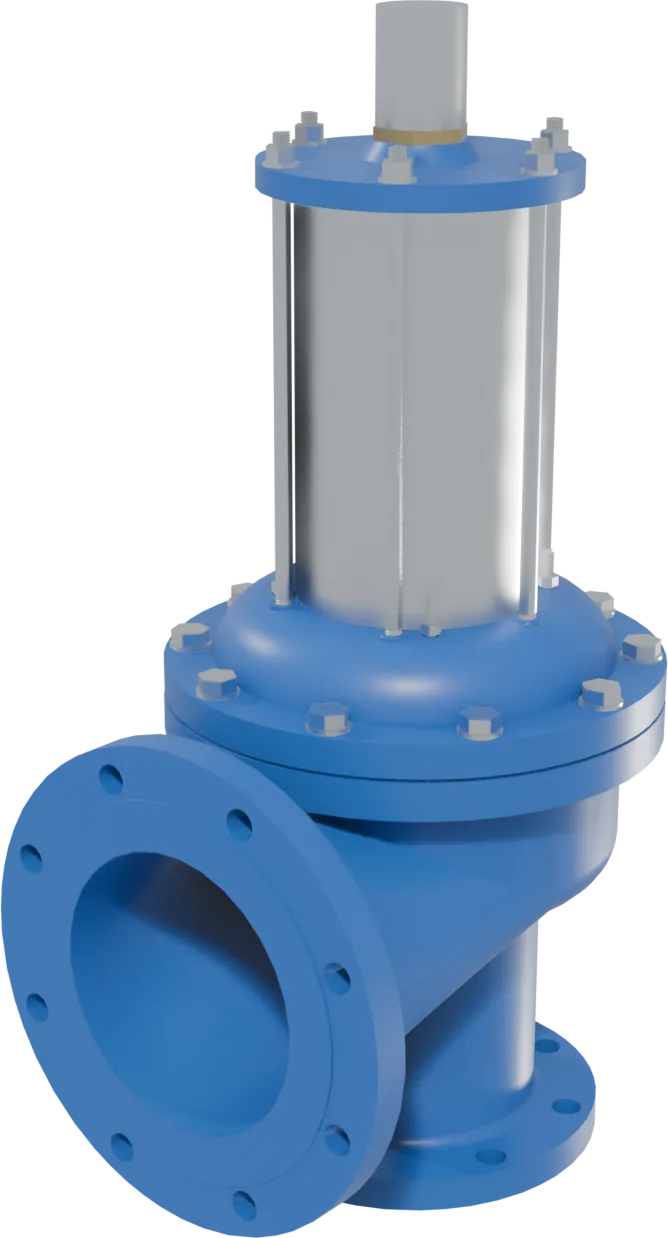

Modelo 3D de la válvula de alivio AC-ALV: cuerpo azul con bridas, camisa del resorte en acero inoxidable y capuchón de calibración
Modelo 3D

Gírala en 3D

Abre el modelo de la AC-ALV y gíralo con el dedo o el mouse. Es el mismo modelo con el que se diseñó y simuló la válvula.

  • Cuerpo angular con brida de entrada abajo y descarga lateral de un diámetro mayor
  • Camisa del resorte, varillas roscadas y tope de apertura en acero inoxidable
  • Calibración desde la tapa superior, protegida por el capuchón de inox con sello de pintura

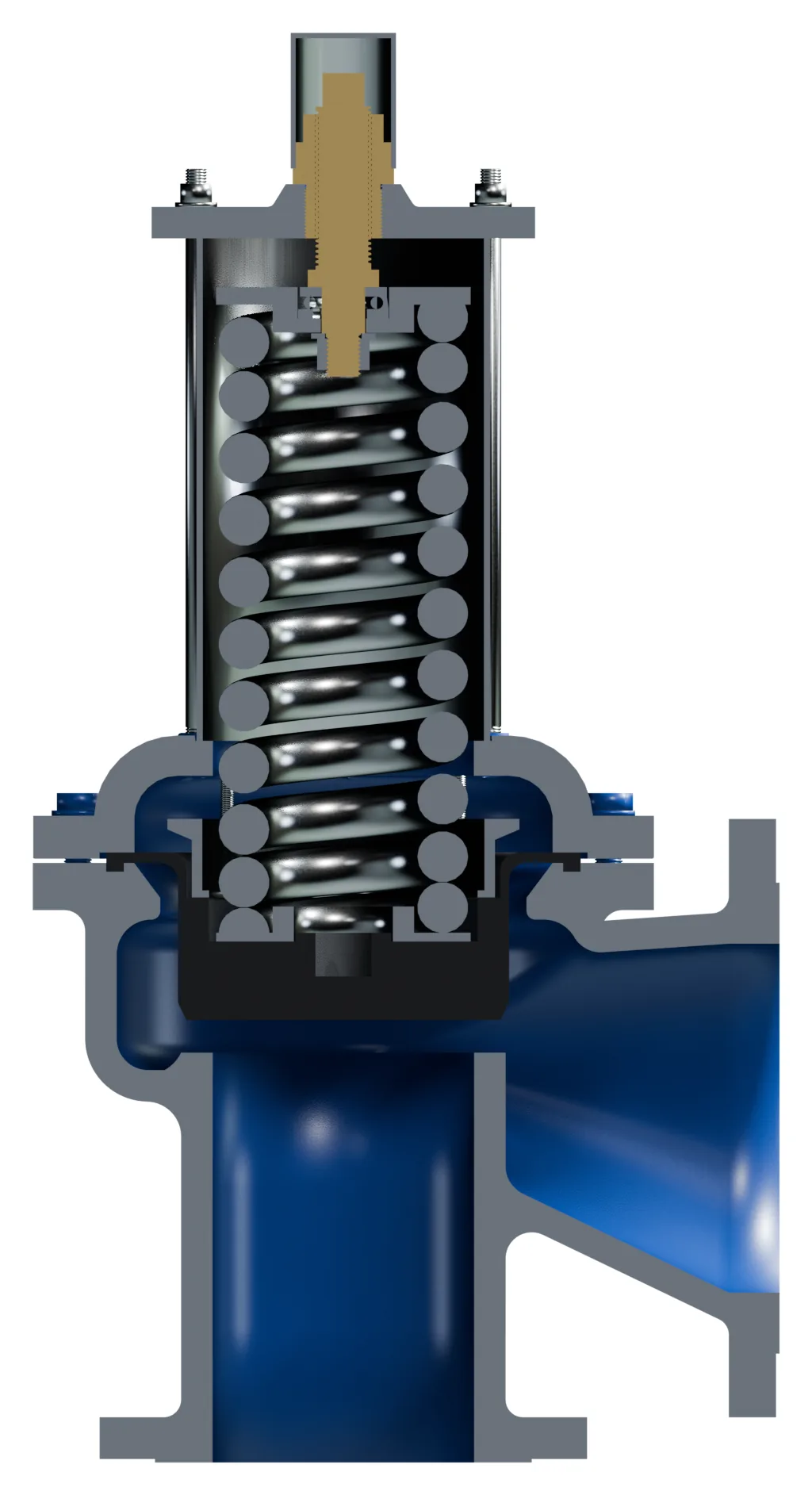

Corte de la válvula de alivio AC-ALV: cuerpo, diafragma, tapa inferior, resorte dentro de la camisa de acero inoxidable, tapa superior y sistema de calibración en latón con capuchón
Corte de la AC-ALV: el resorte empuja el diafragma contra el asiento; arriba, el eje de calibración en latón con su contratuerca y el capuchón.
Cómo funciona

Un resorte contra la presión de la línea

La presión de la línea empuja el diafragma hacia arriba, contra un resorte calibrado. Mientras la presión esté por debajo del ajuste, la válvula permanece cerrada. Al superarlo, el diafragma cede y el exceso sale por la descarga lateral.

  • Calibración con eje de latón de rosca trapecial sobre rodamiento axial: ajuste suave aun con el resorte cargado
  • Contratuerca de bloqueo y capuchón de acero inoxidable con sello de pintura: cualquier cambio de la calibración queda a la vista
  • Resorte alojado en camisa de tubo de acero inoxidable, sujeta con 6 varillas roscadas de inox
  • Diseño angular: entrada por abajo y descarga lateral, con mejor eficiencia hidráulica
  • Configuración de paso igual o de paso diferencial según el caudal a evacuar
  • Componentes internos en acero inoxidable
  • Tope de apertura ajustable: anillo y 4 tornillos de acero inoxidable que limitan el levante del diafragma según el caudal de cada instalación
Especificaciones

Datos técnicos

Presión de trabajo

250 psi (17 bar), con disparo calibrado de fábrica hasta 240 psi. Otras presiones (PN25, PN40) bajo pedido especial.

Diámetros

De 3" a 10" en la entrada (DN80 a DN250), con descarga de un diámetro mayor: 3x4, 4x6, 6x8, 8x10 y 10x12.

Temperatura

Hasta 60 °C de temperatura máxima de operación.

Material del cuerpo

Acero al carbono ASTM A216 WCB o acero inoxidable ASTM A351 CF8M (316).

Sellado

Viton (FKM), EPDM o NBR (nitrilo), según el fluido y la temperatura.

Conexiones

Bridas ASME B16.5 clase 150 RF. Clase 300 o DIN PN16, PN25 y PN40 bajo pedido especial.

Acabado

Pintura epóxica interior y exterior en azul, o sin recubrimiento en material inoxidable.

Normas de referencia

ASTM A216 WCB · ASTM A351 CF8M · ASME B16.5. Sistema de gestión certificado ISO 9001:2015.

Dimensiones y pesos por diámetro — Válvula de alivio AC-ALV
EntradaEntrada (mm)DescargaDescarga (mm)Largo L (mm)Altura H (mm)Peso (kg)Kv (m³/h)Cv (gpm)
3"804"10023747629,4155179
4"1006"15028858651,1252292
6"1508"200390819135,0507586
8"20010"2504971062291,08851.023
10"25012"3006041305542,61.3711.585

Valores de referencia. Para especificar o comprar, confirma con nosotros: la especificación vinculante es la de la cotización y la ficha técnica vigente. Condiciones de uso.

Desempeño hidráulico

Curvas de pérdida

Con el diafragma abierto 1/4 del diámetro nominal, para cada uno de los cinco tamaños.

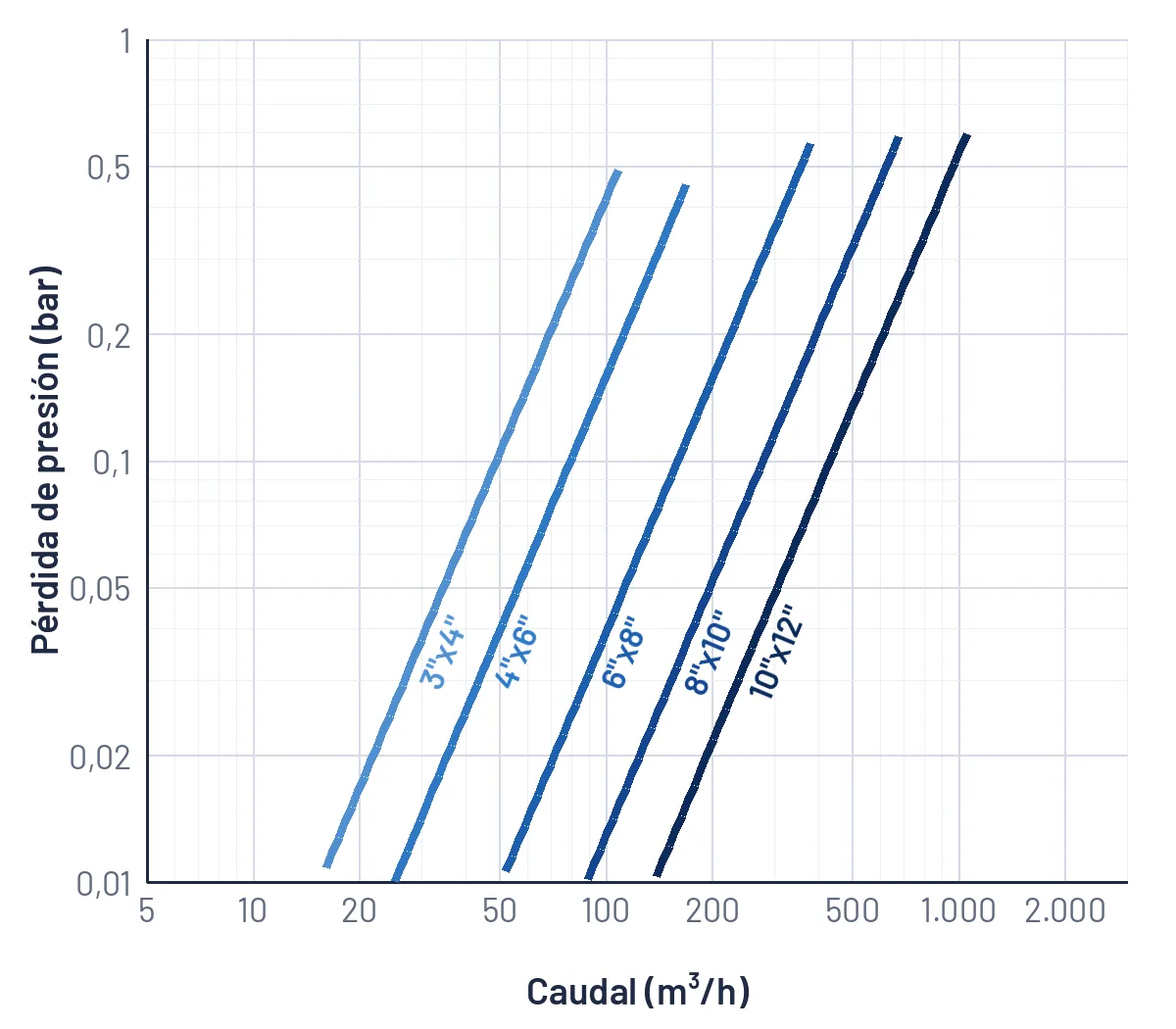

Gráfica logarítmica de pérdida de presión en bar contra caudal en m³/h para los tamaños 3x4 a 10x12 pulgadas de la válvula de alivio AC-ALV
Pérdida de presión entre bridas con la válvula totalmente abierta, agua a 20 °C.
  • Coeficiente de pérdida K entre 3,3 y 3,8, referido a la velocidad en la boquilla de entrada
  • Kv de 155 m³/h (3"x4") a 1.371 m³/h (10"x12"); el valor de cada tamaño está en la tabla de dimensiones
  • Para leer la curva: entra con el caudal que debe evacuar la instalación y sube hasta el tamaño
  • Con el tope de apertura limitado, el Kv baja en proporción a la apertura
Partes

Despiece de la válvula

Las mismas piezas en todos los tamaños.

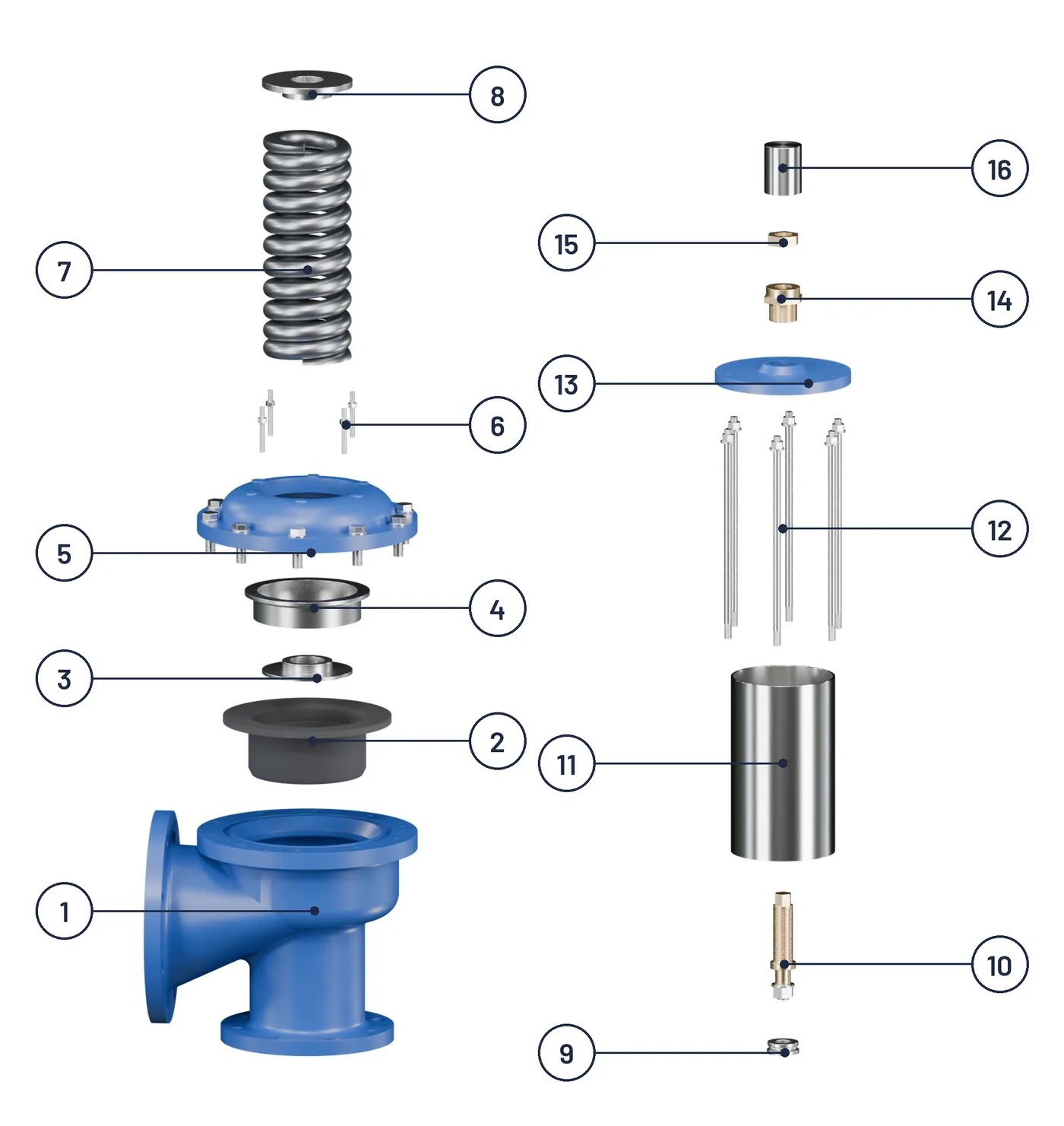

Vista explosionada de la válvula de alivio AC-ALV con las 16 piezas numeradas
Piezas de la AC-ALV
N°Pieza
1Cuerpo con bridas ASME B16.5 clase 150 RF
2Diafragma de elastómero
3Asiento inferior del resorte
4Anillo de tope de apertura, acero inoxidable
5Tapa inferior con pernos de unión al cuerpo
6Tornillos de ajuste del tope con contratuerca, acero inoxidable
7Resorte de compresión
8Asiento superior del resorte
9Rodamiento axial de bolas
10Eje de calibración con tuerca, latón
11Camisa del resorte, tubo de acero inoxidable Sch10
12Varillas roscadas con tuerca, acero inoxidable
13Tapa superior
14Buje de calibración, latón
15Contratuerca de la calibración, latón
16Capuchón, tubo de acero inoxidable Sch10

Valores de referencia. Para especificar o comprar, confirma con nosotros: la especificación vinculante es la de la cotización y la ficha técnica vigente. Condiciones de uso.

Ensamble de la AC-ALV en el orden de montaje: del cuerpo y el diafragma hasta el capuchón de calibración.
Ensamble

Así se arma, pieza por pieza

Cuerpo, diafragma, tapa inferior con el tope, resorte en su camisa de inox, tapa superior y el sistema de calibración en latón protegido por el capuchón.

  • Mantenimiento sin herramientas especiales: todo se desarma desde arriba
  • Tornillería métrica de acero inoxidable
  • La calibración queda bloqueada con contratuerca y sellada bajo el capuchón

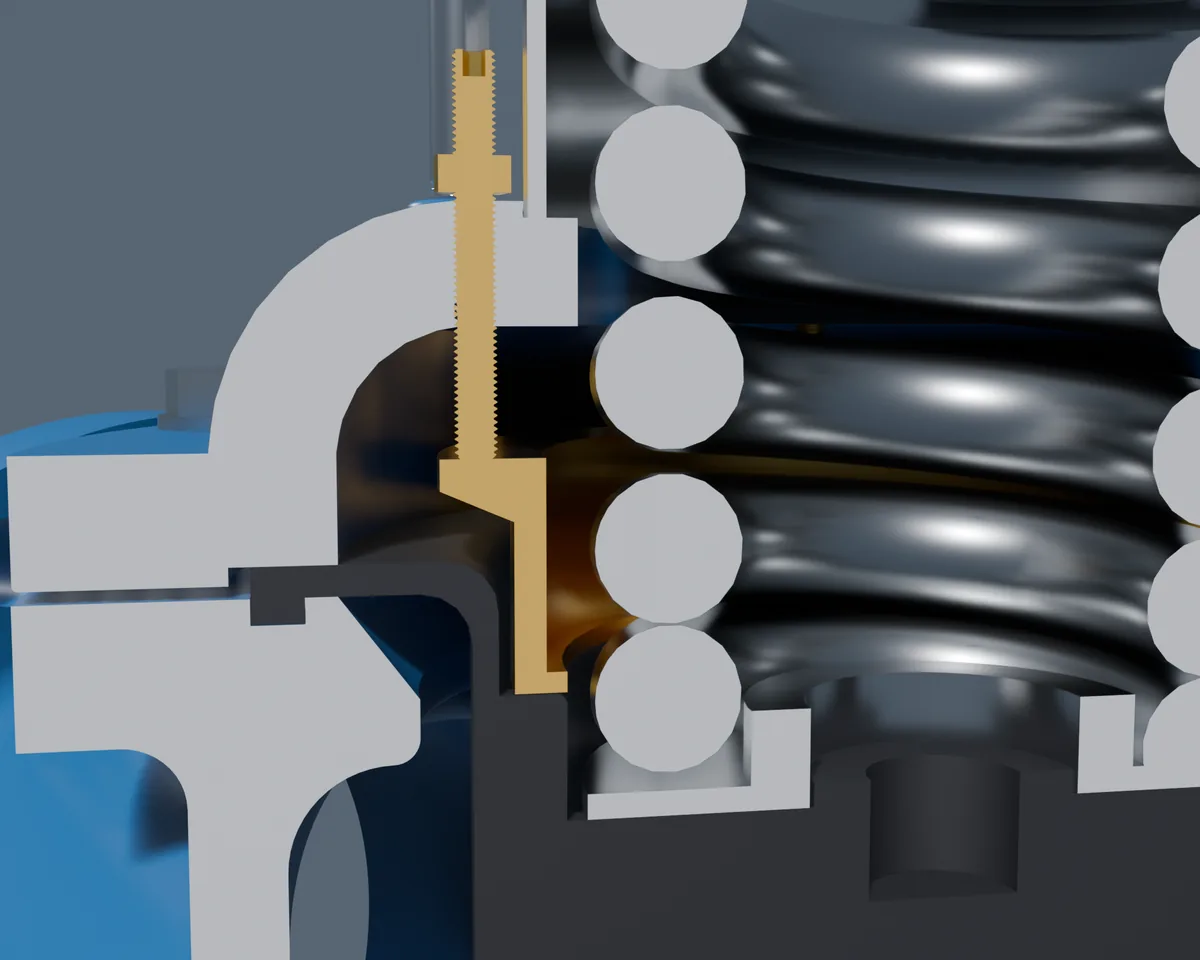

Corte del tope de apertura de la válvula de alivio: tornillo roscado en la tapa con contratuerca, apoyado sobre el anillo de tope que descansa en la copa del diafragma
Corte por uno de los tornillos: el anillo descansa sobre la copa del diafragma y sube con ella hasta tocar las puntas de los tornillos.
Tope de apertura ajustable

Apertura a la medida del caudal

Cuatro tornillos de acero inoxidable, roscados en la tapa y con contratuerca, fijan la altura de un anillo que limita cuánto sube el diafragma. Se ajusta desde afuera, sin desarmar la válvula y sin tocar la calibración del resorte.

  • Evita que una válvula grande para el caudal real golpee y vibre
  • El tope solo limita la apertura: la presión de disparo no cambia
  • Apertura ajustable entre 1/16 y 1/4 del diámetro nominal, en todos los tamaños
  • Anillo, tornillos y contratuercas en acero inoxidable
Ingeniería

Diseñada y verificada por simulación

Toda la familia se dimensionó con el mismo método y se verificó con la prueba hidrostática simulada.

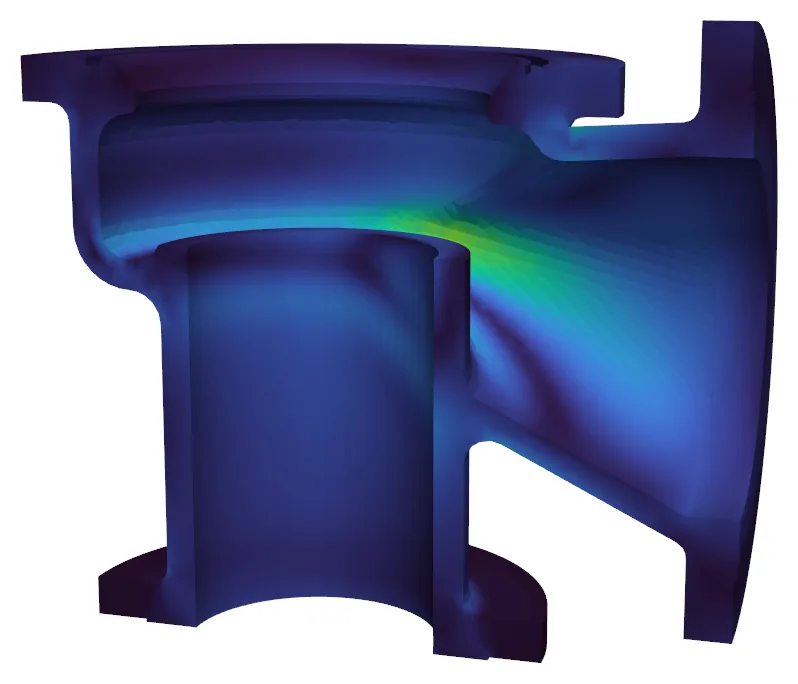

Corte del cuerpo de la válvula de alivio coloreado por esfuerzo de Von Mises con la presión de prueba de 375 psi
0 MPa110223 MPa (límite) Esfuerzos en el cuerpo con 375 psi (1,5 × 250 psi). Los valores de cada tamaño están en la tabla.

Resistencia a la presión

El cuerpo se diseñó para la presión nominal de 250 psi y se verificó por elementos finitos con la presión de prueba hidrostática de 1,5 veces la nominal. En todos los tamaños el esfuerzo queda por debajo del límite de 223 MPa (0,9 veces la fluencia del acero A216 WCB).

TamañoEsfuerzo máx. (MPa)Factor de seguridad
3"x4"902,8
4"x6"1002,5
6"x8"1092,3
8"x10"1461,7
10"x12"1301,9

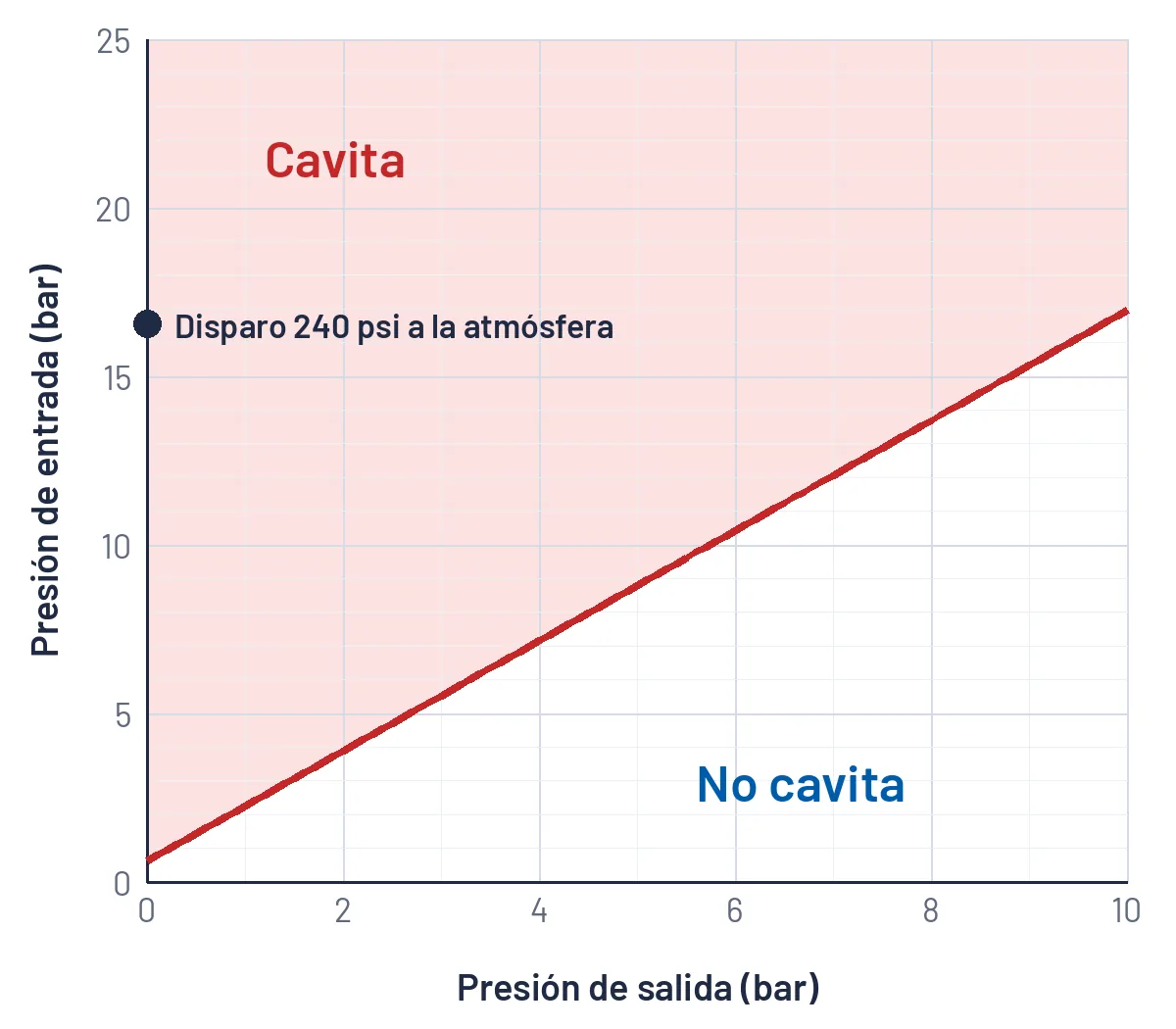

Gráfica de presión de entrada contra presión de salida con la zona donde cavita la válvula de alivio y el punto de disparo a 240 psi descargando a la atmósfera
Zona de cavitación con la válvula abierta.

Cavitación en la descarga

Como toda válvula de alivio de agua que descarga libre a la atmósfera, la AC-ALV cavita mientras alivia. En protección ocasional no afecta su vida útil. Si va a aliviar con frecuencia, recomendamos:

  • Placa orificio aguas abajo que dé de 1 a 2 bar de contrapresión
  • Asiento en acero inoxidable o con recubrimiento duro
  • Tubería de descarga corta y recta, con un tramo de sacrificio
Instalación

Dónde va en la descarga de una bomba

Después de la válvula de retención, sobre una tee de la línea, con válvula de aislamiento y la descarga libre dirigida a un sumidero.

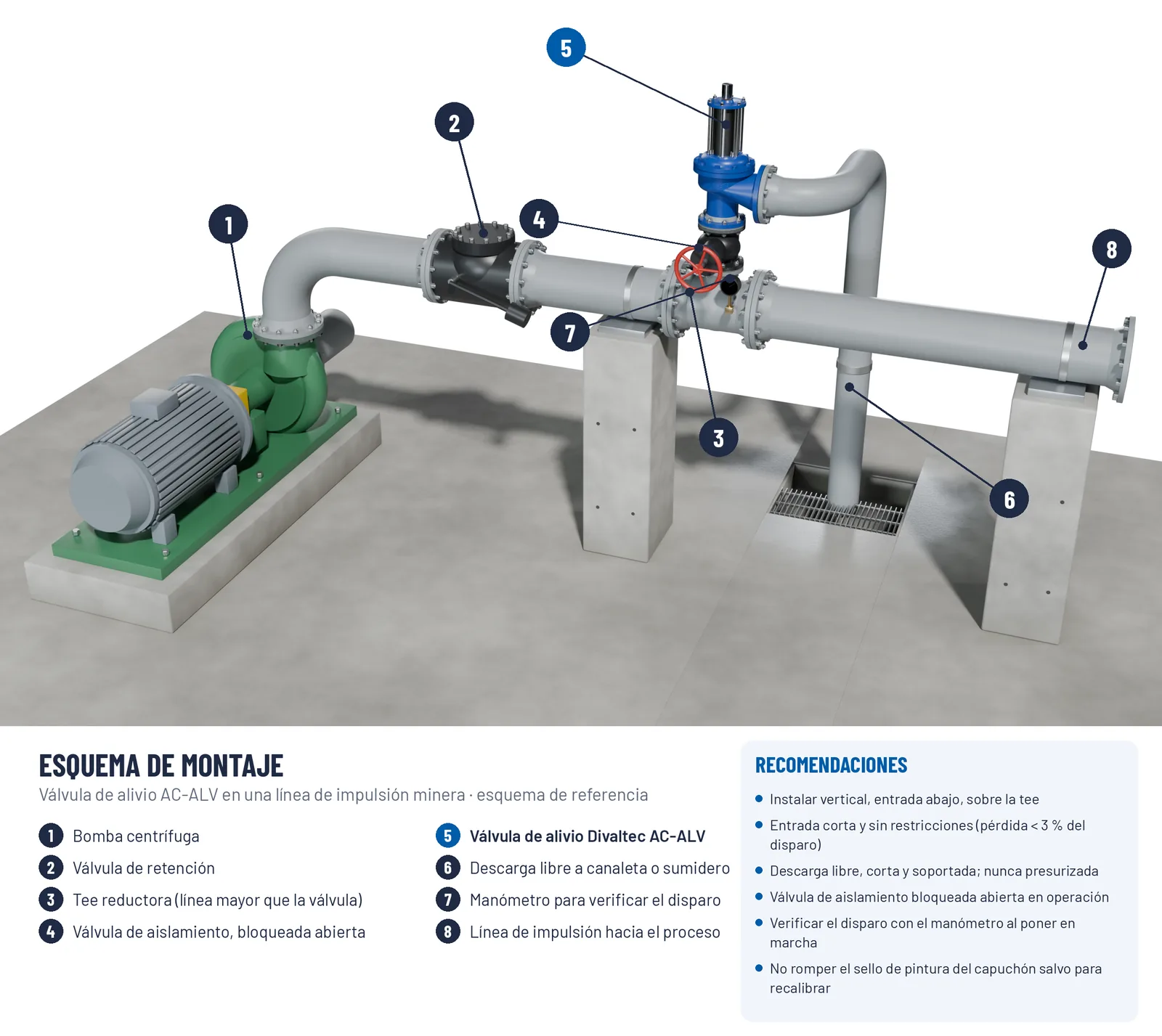

Esquema de montaje de la válvula de alivio AC-ALV en una línea de impulsión minera: bomba centrífuga, válvula de retención, tee reductora, válvula de aislamiento, manómetro, válvula de alivio y descarga libre a un sumidero
Esquema de referencia: la válvula de alivio va sobre una tee de la línea de impulsión, con válvula de aislamiento bloqueada abierta y descarga libre a un sumidero.

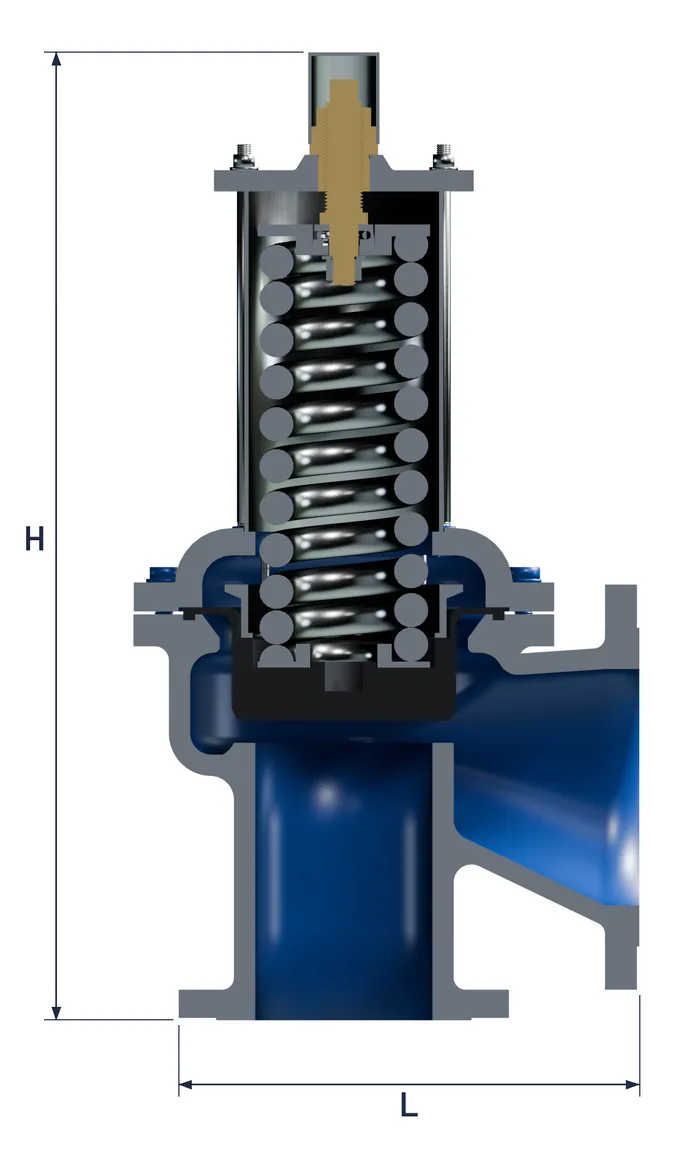

Corte acotado de la válvula de alivio angular con las cotas de largo L y altura H
Medidas de cada tamaño (mm):
TamañoLHPeso (kg)
3"x4"23747629,4
4"x6"28858651,1
6"x8"390819135,0
8"x10"4971062291,0
10"x12"6041305542,6
Antes de poner en marcha

Seis cosas que hay que revisar

Una válvula de alivio mal calibrada o con la descarga obstruida es lo mismo que no tener válvula de alivio.

  • Verificar que esté calibrada a la presión máxima de diseño del sistema
  • La descarga debe quedar libre de obstrucciones y dirigida a un lugar seguro
  • La flecha de flujo de la válvula de retención debe coincidir con el sentido del sistema
  • Alineación correcta de las tuberías, para no cargar esfuerzos sobre bombas y válvulas
  • Dejar espacio suficiente para operar, mantener e inspeccionar el equipo
  • La válvula sale calibrada de fábrica: no retirar el capuchón ni romper el sello de pintura salvo para recalibrar
Aplicaciones

Dónde se usa

Servicio minero e industrial, y cualquier red hidráulica sometida a variaciones bruscas de presión.

  • Sistemas de impulsión y distribución de agua en minería
  • Protección de líneas de bombeo contra sobrepresiones
  • Sistemas de transporte de relaves y lodos mineros
  • Redes hidráulicas en plantas concentradoras
  • Estaciones de bombeo de alta presión
  • Sistemas de agua industrial y agua recuperada
  • Minería subterránea y a cielo abierto
  • Líneas de conducción de agua cruda y agua de proceso

¿Necesitas cotizar una válvula de alivio?

Cuéntanos el diámetro de la línea, la presión de calibración que necesitas y el caudal a evacuar. Te confirmamos el material del cuerpo y la configuración de paso.
