Válvula de alivio en hierro dúctil
Protege las líneas de impulsión y las estaciones de bombeo contra sobrepresiones. Cuando la presión pasa del valor calibrado, el resorte cede y la válvula descarga el exceso; al bajar la presión, cierra sola.
Se usa en
Cuando la bomba para de golpe
Un paro de bomba o un cierre rápido sube la presión de la línea en milisegundos. La válvula de alivio descarga ese pico antes de que dañe la tubería, las uniones o los equipos.
Protege la red
Tuberías, bombas, válvulas y accesorios quedan por debajo de la presión de diseño de la línea.
Sin energía externa
Acción directa por resorte: no necesita pilotos, señal eléctrica ni aire. Abre y cierra sola.
Hierro dúctil
Cuerpo y tapas en hierro dúctil con epóxico interior y exterior, para agua potable y agua residual.

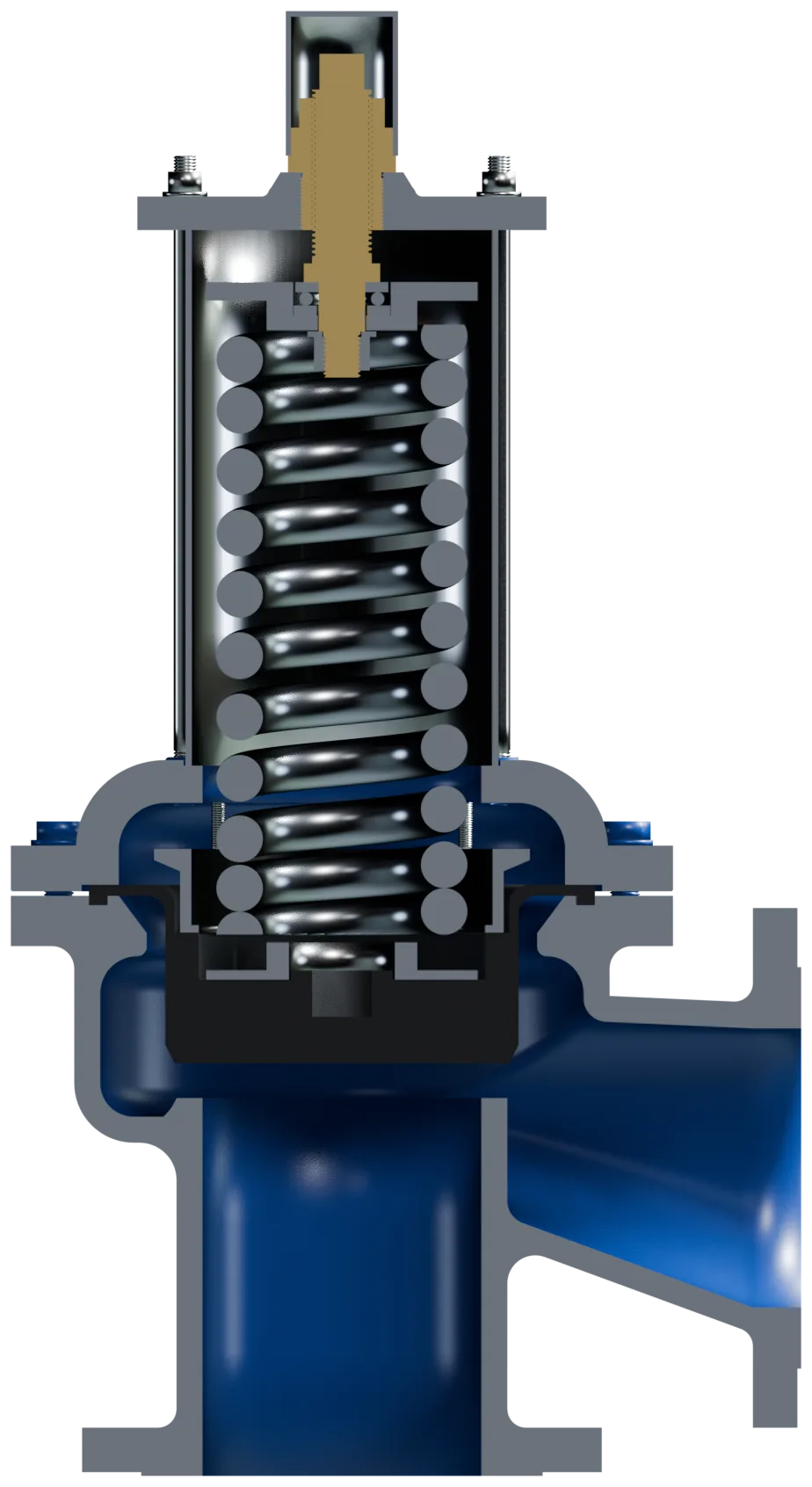

Un resorte contra la presión de la línea
La presión de la línea empuja el diafragma hacia arriba, contra un resorte calibrado. Mientras la presión esté por debajo del ajuste, la válvula permanece cerrada. Al superarlo, el diafragma cede y el exceso sale por la descarga lateral.
- Entrada y salida del mismo diámetro, con bridas ANSI 150
- Diafragma EPDM para agua potable o NBR para agua residual
- Calibración con eje de latón de rosca trapecial sobre rodamiento axial, en cámara seca: no toca el agua
- Contratuerca de bloqueo y capuchón de acero inoxidable con sello de pintura: cualquier cambio de la calibración queda a la vista
- Tope de apertura ajustable desde el exterior con anillo y 4 tornillos: limita el levante sin cambiar la presión de disparo
Dispara, alivia y vuelve a cerrar
El resorte mantiene el diafragma contra el asiento. Cuando la presión de la línea supera el valor calibrado, el diafragma se levanta y la descarga se abre; al bajar la presión, el resorte la vuelve a cerrar.
- Las líneas de flujo del video salen de la simulación de la válvula abierta 1/4 del diámetro
- Apertura máxima ajustable desde el exterior con el tope de 4 tornillos
- Cierra sola cuando la presión baja, sin operador ni energía externa
Tres rangos de resorte
Cada rango tiene su resorte, su camisa y sus varillas. De fábrica sale con el resorte B calibrado a 100 m.c.a. (9,8 bar), salvo que el proyecto pida otro valor.
Rango A
De 1 a 5 bar (10 a 50 m.c.a.), para redes de baja presión.
Rango B · estándar
De 4 a 12 bar (40 a 120 m.c.a.). Calibración de fábrica: 100 m.c.a.
Rango C
De 10 a 16 bar (100 a 160 m.c.a.), hasta la presión nominal PN16.
Datos técnicos
Presión nominal
PN16 (16 bar). Disparo calibrable de 1 a 16 bar según el rango del resorte.
Diámetros
2", 3", 4", 6", 8", 10" y 12" (DN 50 a DN 300), con entrada y salida del mismo diámetro.
Material del cuerpo
Hierro dúctil ASTM A536 65-45-12 en el cuerpo y las tapas.
Diafragma
EPDM para agua potable; NBR (nitrilo) para agua residual.
Conexiones
Bridas ANSI 150 RF (ASME B16.42 clase 150). ISO 7005-2 PN16 bajo pedido.
Temperatura
Hasta 60 °C de temperatura máxima de operación.
Acabado
Pintura epóxica azul interior y exterior. Camisa y capuchón en acero inoxidable.
Normas de referencia
ASTM A536 · ASME B16.42 · ASME B16.34. Sistema de gestión certificado ISO 9001:2015.

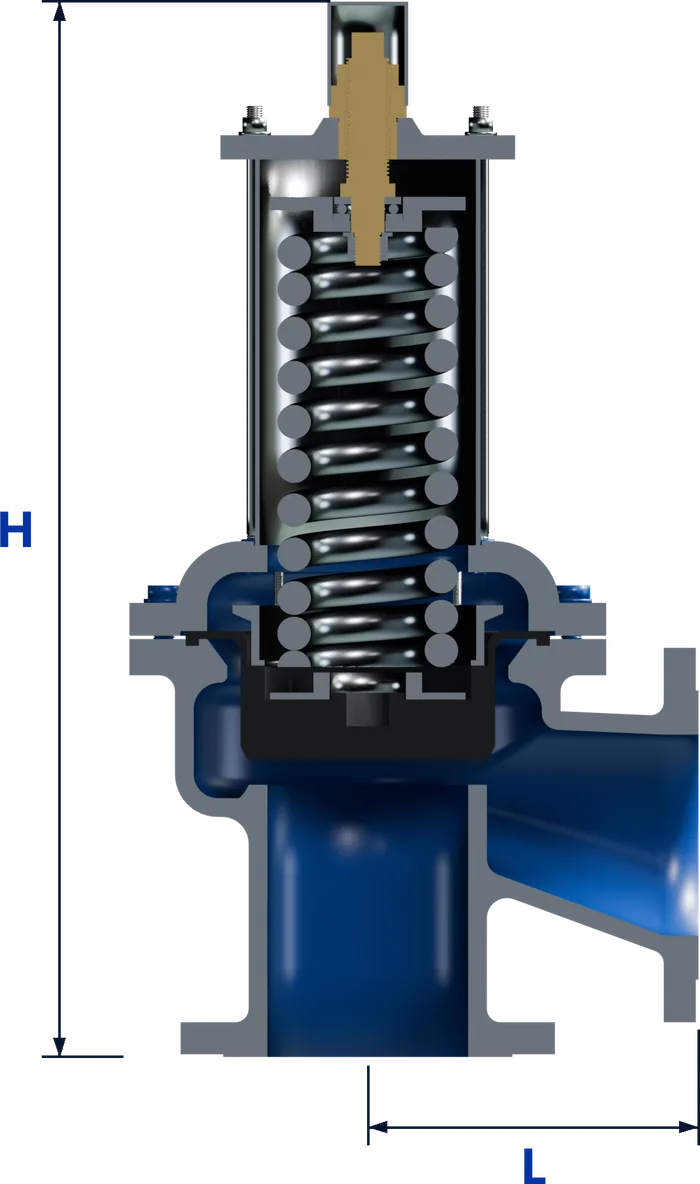

| DN (pulg) | DN (mm) | Largo L (mm) | Altura H (mm) | Peso (kg) | Kv (m³/h) | Cv (gpm) |
|---|---|---|---|---|---|---|
| 2" | 50 | 106 | 312 | 8,8 | 50 | 58 |
| 3" | 75 | 135 | 438 | 21,2 | 114 | 132 |
| 4" | 100 | 172 | 560 | 39,5 | 199 | 230 |
| 6" | 150 | 247 | 788 | 103,8 | 443 | 512 |
| 8" | 200 | 324 | 1030 | 233,1 | 771 | 892 |
| 10" | 250 | 399 | 1267 | 435,3 | 1.230 | 1.422 |
| 12" | 300 | 474 | 1496 | 729,4 | 1.739 | 2.011 |
Con el resorte C la altura H aumenta entre 20 mm (2") y 120 mm (12"). Valores de referencia. Para especificar o comprar, confirma con nosotros: la especificación vinculante es la de la cotización y la ficha técnica vigente. Condiciones de uso.

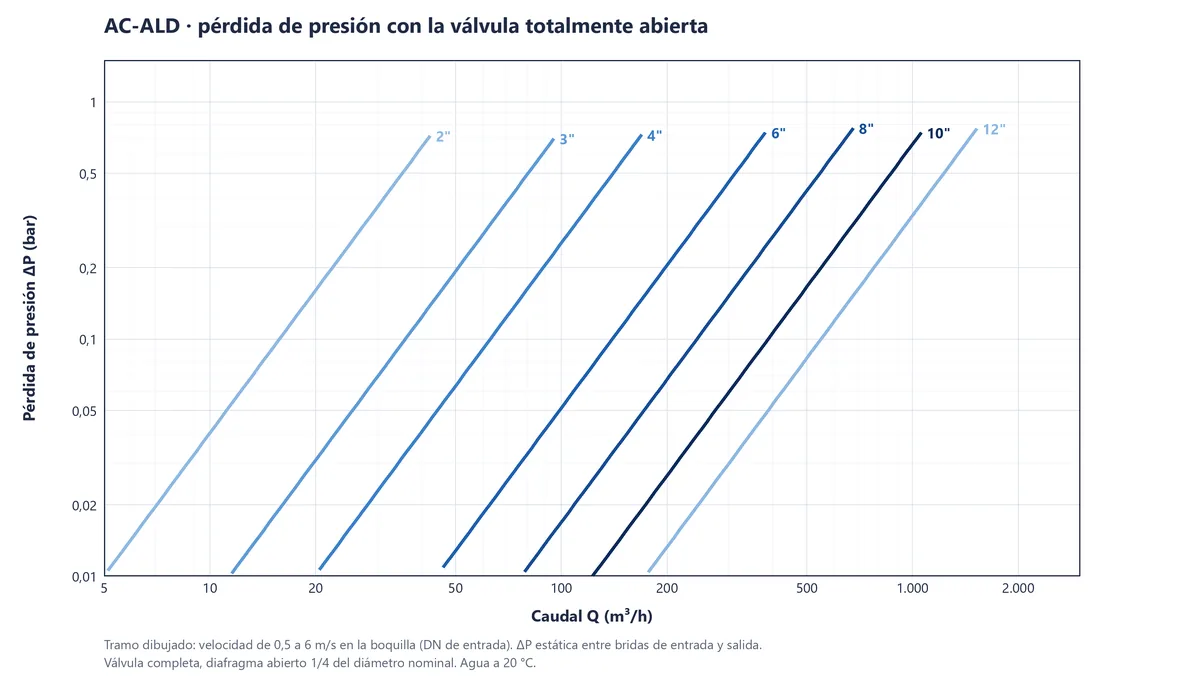

Curvas de pérdida
Con el diafragma abierto 1/4 del diámetro nominal, para cada uno de los siete tamaños.
- Coeficiente de pérdida K entre 3,7 y 4,2, referido a la velocidad en la boquilla de entrada
- Kv de 50 m³/h (2") a 1.739 m³/h (12"); el valor de cada tamaño está en la tabla de dimensiones
- Para leer la curva: entra con el caudal que debe evacuar la instalación y sube hasta el tamaño
- Con el tope de apertura limitado, el Kv baja en proporción a la apertura

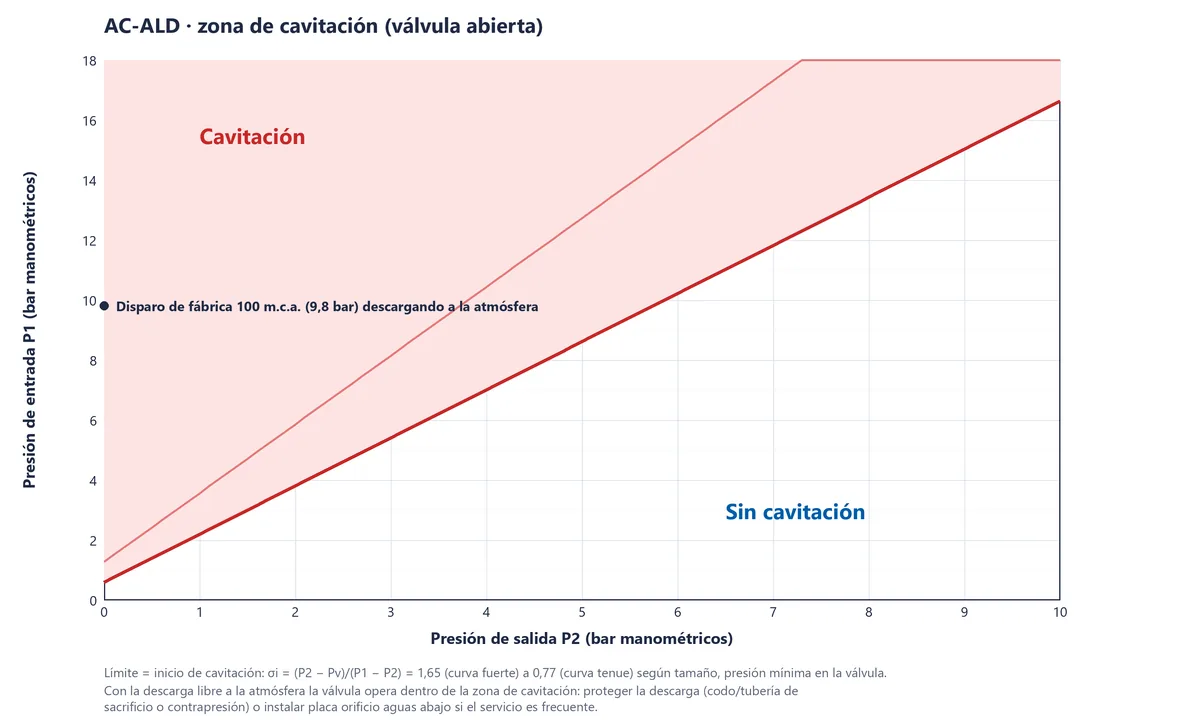

Cavitación en la descarga
Como toda válvula de alivio de agua que descarga libre a la atmósfera, la AC-ALD cavita mientras alivia. En protección ocasional no afecta su vida útil. Si va a aliviar con frecuencia, recomendamos:
- Placa orificio aguas abajo que dé de 1 a 2 bar de contrapresión
- Tubería de descarga corta y recta, con un tramo de sacrificio

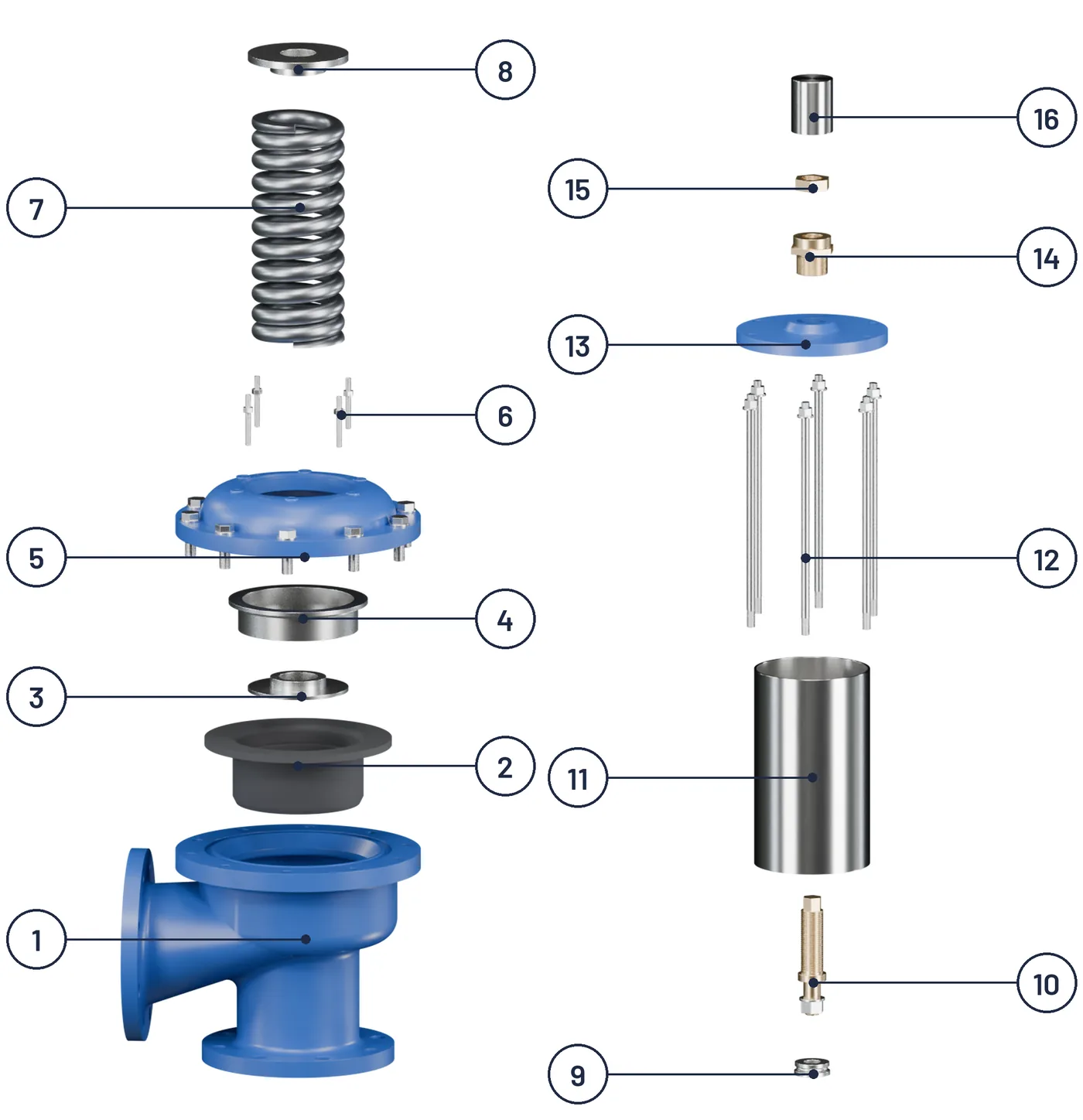

Despiece de la válvula
Las mismas piezas en todos los tamaños.
| N° | Pieza |
|---|---|
| 1 | Cuerpo en hierro dúctil con bridas ANSI 150 RF |
| 2 | Diafragma EPDM (potable) o NBR (residual) |
| 3 | Asiento inferior del resorte |
| 4 | Anillo de tope de apertura, acero inoxidable |
| 5 | Tapa inferior en hierro dúctil con pernos de unión |
| 6 | Tornillos de ajuste del tope con contratuerca |
| 7 | Resorte de compresión (rango A, B o C) |
| 8 | Asiento superior del resorte |
| 9 | Rodamiento axial de bolas |
| 10 | Eje de calibración con tuerca, latón |
| 11 | Camisa del resorte, tubo de acero inoxidable Sch10 |
| 12 | Varillas roscadas con tuerca |
| 13 | Tapa superior en hierro dúctil |
| 14 | Buje de calibración, latón |
| 15 | Contratuerca de la calibración, latón |
| 16 | Capuchón, tubo de acero inoxidable Sch10 |
Así se arma, pieza por pieza
Cuerpo, diafragma, tapa inferior con el tope, resorte en su camisa de inox, tapa superior y el sistema de calibración en latón protegido por el capuchón.
- Todo se desarma desde arriba, sin retirar el cuerpo de la línea
- Para cambiar de rango se cambian el resorte, su camisa y sus varillas
- La calibración queda bloqueada con contratuerca y sellada bajo el capuchón
Resistencia a la presión
El cuerpo de cada tamaño se dimensionó para PN16 y se verificó por simulación con la presión de prueba de 24 bar (1,5 veces la nominal).
| Tamaño | 2" | 3" | 4" | 6" | 8" | 10" | 12" |
|---|---|---|---|---|---|---|---|
| Factor de seguridad | 4,3 | 3,5 | 2,8 | 2,1 | 2,1 | 2,1 | 2,1 |
Los pernos de unión entre el cuerpo y la tapa se dimensionaron para cada tamaño según ASME B16.34.

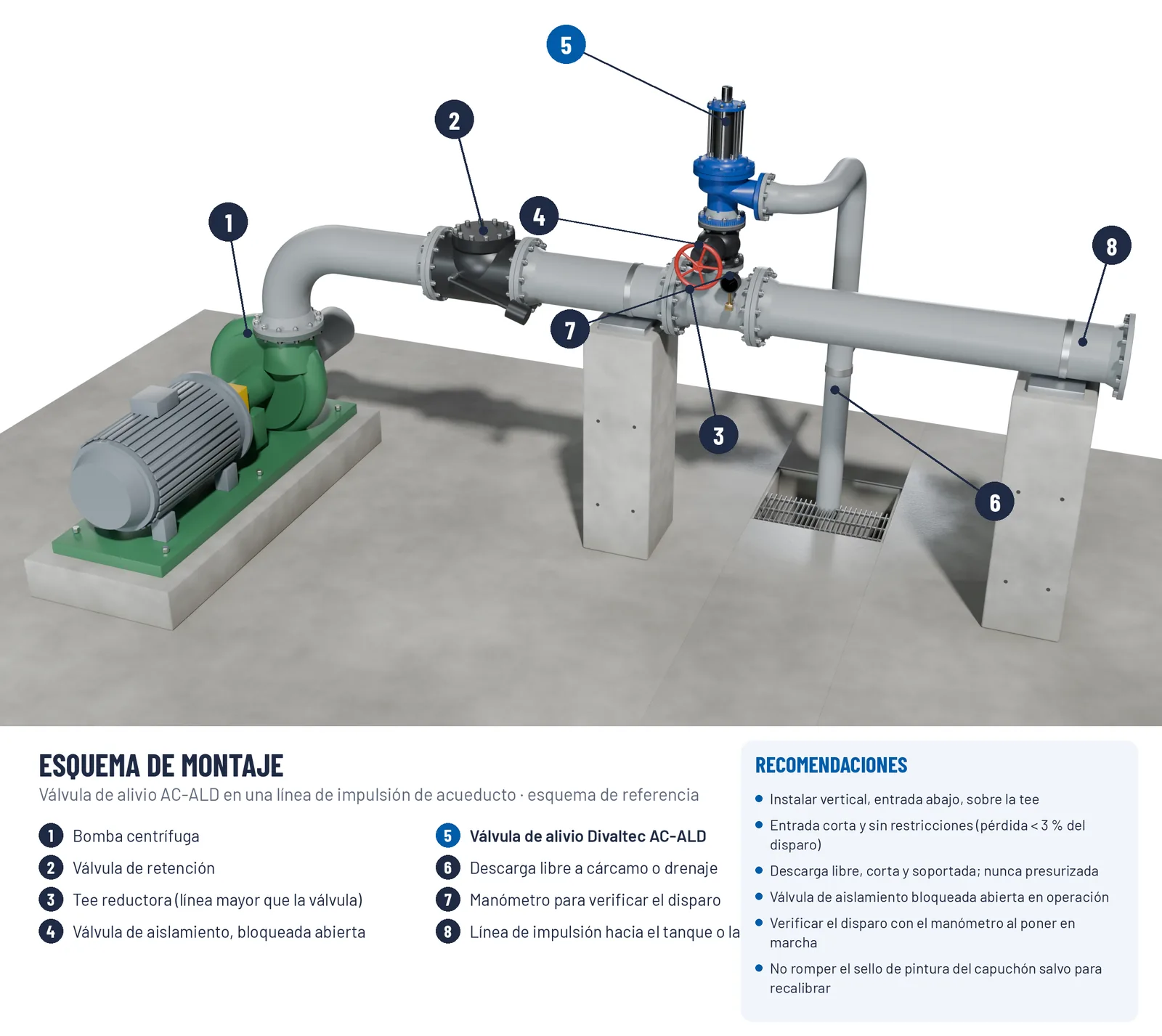

Dónde va en una estación de bombeo
Después de la válvula de retención, sobre una tee de la línea de impulsión, con válvula de aislamiento y la descarga libre dirigida a un cárcamo o drenaje.
Seis cosas que hay que revisar
Una válvula de alivio mal calibrada o con la descarga obstruida es lo mismo que no tener válvula de alivio.
- Verificar el rango del resorte y la presión de calibración de la placa
- Instalar vertical, con la entrada abajo y la camisa del resorte hacia arriba
- Entrada corta y sin restricciones: pérdida menor al 3 % de la presión de disparo
- La descarga debe quedar libre, soportada y dirigida a un lugar seguro
- Válvula de aislamiento bloqueada abierta en operación
- La válvula sale calibrada de fábrica: no retirar el capuchón ni romper el sello de pintura salvo para recalibrar
Dónde se usa
Redes de acueducto y alcantarillado sometidas a variaciones bruscas de presión.
- Líneas de impulsión de acueducto
- Estaciones de bombeo de agua potable
- Estaciones de bombeo de agua residual y alcantarillado
- Redes de distribución con riesgo de golpe de ariete
- Protección de bombas y equipos contra sobrepresión
- Conducciones de agua cruda
¿Necesitas cotizar una válvula de alivio?
Cuéntanos el diámetro de la línea, la presión de calibración que necesitas, el caudal a evacuar y si es agua potable o residual. Se fabrica bajo pedido.
