Junta de expansión con tirantes
También llamada unión antivibratoria. Absorbe dilataciones, vibración y desalineamientos entre tramos de tubería, y los tirantes de control equilibran internamente el empuje de la presión, así que el tramo no necesita anclajes principales.
Se usa en
Sin tirantes, la presión empuja las bridas
Un compensador sin tirantes transmite a la tubería toda la fuerza que genera la presión contra el área del fuelle, y eso obliga a construir anclajes. Los tirantes cierran esa fuerza dentro de la propia junta.
Sin anclajes principales
Los tirantes absorben el empuje axial de la presión. Se evita construir los anclajes de concreto que exigiría un compensador libre.
Recorrido controlado
Las varillas limitan el desplazamiento máximo y protegen el fuelle de sobrecargas. Recorrido axial típico de ±25 mm a ±75 mm según la longitud de los tirantes.
Aísla vibración
Desacopla bombas y equipos rotativos de la tubería, y compensa desalineamientos entre ejes.

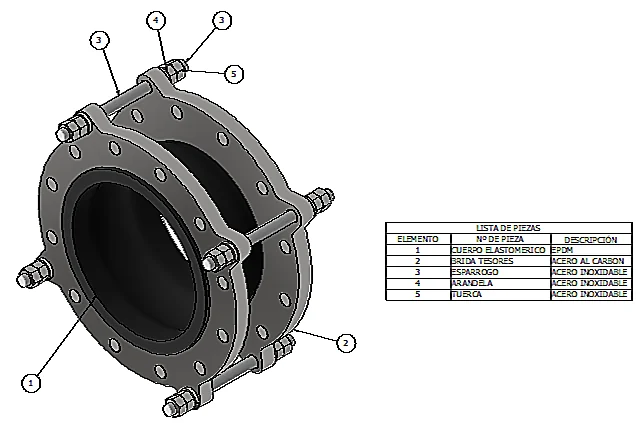

Fuelle elastomérico y tirantes de acero
El fuelle de pliegues trabaja con varillas de control en acero galvanizado o inoxidable. Cada unidad se entrega con certificado de prueba hidrostática y de torque de tirantes.
- Fuelle en EPDM, neopreno o NBR (nitrilo), según el fluido
- Bridas en hierro dúctil, acero al carbono o acero inoxidable
- Certificado de prueba hidrostática y de torque de tirantes incluido
- Indicador visual de recorrido opcional, para supervisar sin desmontar
- Pérdida de presión de 0,05 bar o menos en posición neutra
Datos técnicos
Presión de trabajo
Hasta 16 bar (PN16) con fuelle elastomérico. Hasta PN40 en versión metálica, según diseño.
Diámetros
De 2" a 36" (DN50 a DN900).
Material del fuelle
EPDM, neopreno o NBR (nitrilo). La resistencia química depende de este material: hay que consultar la compatibilidad con el fluido.
Material de las bridas
Acero al carbono ASTM A36 o A516 Gr. 70 en lámina, ASTM A216 WCB, o acero inoxidable ASTM A182 F316.
Conexiones
Bridada ANSI 125/150 (ASME B16.1), o DIN PN10 y PN16.
Acabado
Pintura epóxica interior y exterior RAL 5015, cromado duro para aplicación especial, o sin recubrimiento en material inoxidable.
Tirantes
Varillas de repuesto en acero A193 B7 con tuercas A194 2H. El ajuste debe hacerse con torquímetro calibrado al valor de la placa de datos.
Normas de referencia
ASME B16.1 · ASME B16.5 · EN 1092-1 · EN 1092-2. Sistema de gestión certificado ISO 9001:2015.

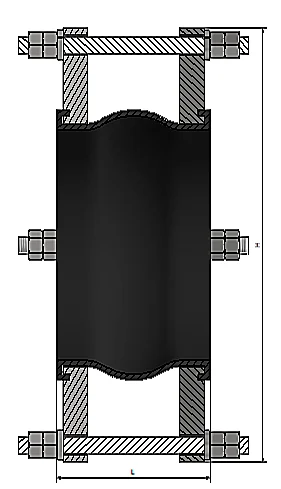

| DN (pulg) | DN (mm) | Largo L (mm) | Altura H (mm) | Peso (kg) | Espesor brida (mm) |
|---|---|---|---|---|---|
| 2" | 50 | 130 | 255 | 3,8 | 20 |
| 3" | 80 | 130 | 290 | 6,9 | 20 |
| 4" | 100 | 130 | 310 | 8,0 | 22 |
| 6" | 150 | 130 | 375 | 13,1 | 24 |
| 8" | 200 | 130 | 440 | 16,4 | 26 |
| 10" | 250 | 150 | 509 | 21,7 | 29 |
| 12" | 300 | 200 | 559 | 24,8 | 32 |
| 14" | 350 | 200 | 619 | 38,8 | 35 |
| 16" | 400 | 200 | 700 | 42,5 | 38 |
| 18" | 450 | 200 | 760 | 49,3 | 42 |
| 20" | 500 | 200 | 810 | 57,2 | 46 |
| 24" | 600 | 600 | 930 | 76,0 | 55 |
| 30" | 750 | 250 | 1045 | 129,0 | 74 |
| 36" | 900 | 300 | 1285 | 140,5 | 82 |
Valores de referencia. Para especificar o comprar, confirma con nosotros: la especificación vinculante es la de la cotización y la ficha técnica vigente. Condiciones de uso.

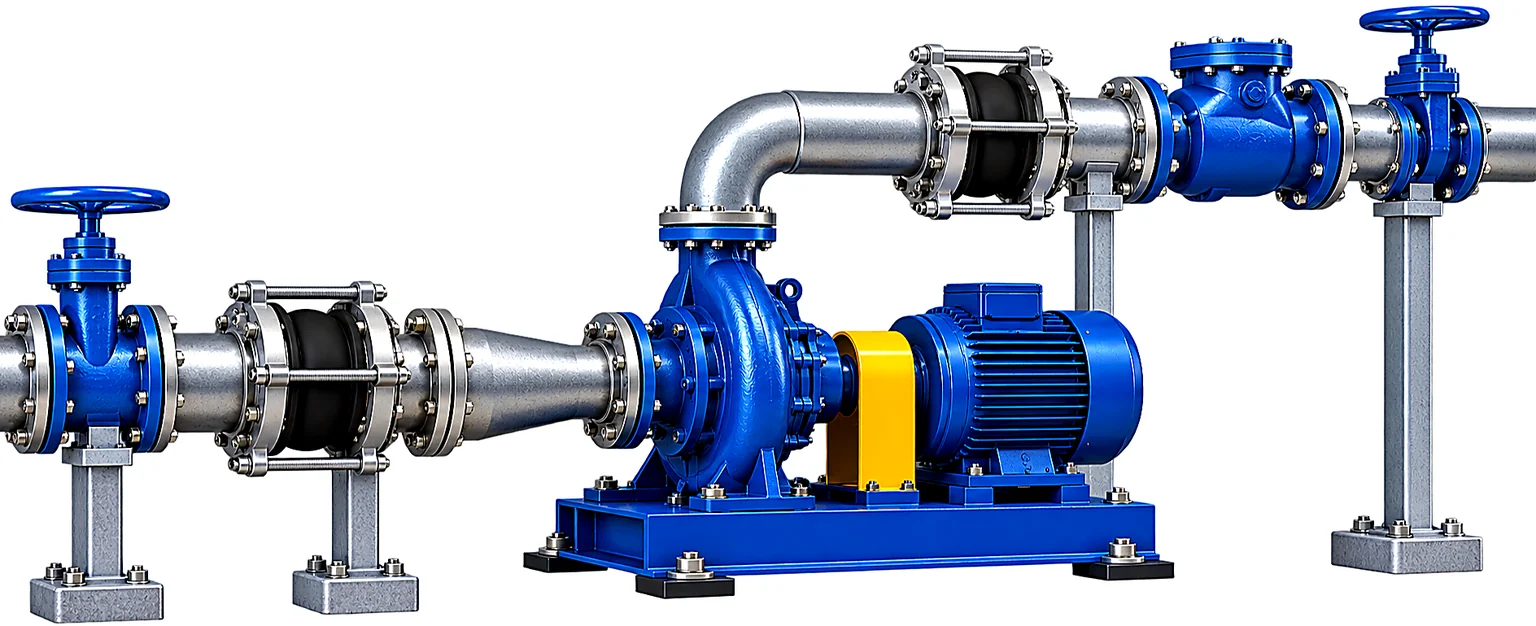

Dónde va la junta en un grupo de bombeo
Una a cada lado de la bomba: en la succión y en la impulsión. Así se desacopla el equipo de la tubería y no se transmite vibración ni carga de la dilatación.
Seis cosas que hay que revisar
Los tirantes cierran las fuerzas dentro de la junta, pero no perdonan un montaje torcido. La mayoría de las fallas prematuras vienen de aquí, no del fuelle.
- Las bridas deben quedar paralelas y alineadas: los tirantes no compensan desalineamientos de montaje
- La junta se instala en posición neutra, a temperatura ambiente
- Tuercas y contratuercas ajustadas de forma uniforme: una carga asimétrica deforma el fuelle
- Los tirantes se torquean al valor de la placa de datos, con torquímetro calibrado
- No retirar los tapones de protección de las bridas hasta el momento de instalar
- En tramos verticales, el peso de la tubería inferior no debe descansar sobre la junta
El elastómero se degrada si se guarda mal
El fuelle es caucho: el ozono y la radiación ultravioleta lo atacan aunque la junta nunca se haya usado.
- Transportar apoyada sobre las bridas, nunca sobre el fuelle. No apilar más de dos unidades
- Izar con eslingas bajo las bridas: el peso no debe recaer sobre el elastómero
- Guardar bajo cubierta, lejos del sol, de llamas y de motores eléctricos, que generan ozono
- Temperatura de almacenamiento entre -10 °C y +40 °C, en ambiente seco
- Con más de seis meses guardada, aplicar grasa protectora en las bridas
- Vida de almacenamiento de cinco años desde la fecha de fabricación; después hay que revisar dureza y aspecto
Dónde se usa
Minería e industria, donde hay equipos rotativos, dilataciones térmicas o tramos rectos largos en los que anclar sale caro.
- Transporte de pulpas, lodos y relaves mineros
- Sistemas de agua industrial en plantas de beneficio
- Control de fluidos corrosivos y abrasivos
- Manejo de agua de proceso en minas
- Sistemas de presurización en minería subterránea
- Plantas de tratamiento de aguas ácidas de mina
- Absorción de dilataciones térmicas en tuberías con variaciones de temperatura
- Aislamiento de vibraciones entre equipos y tuberías
¿Necesitas cotizar una junta de expansión?
Cuéntanos el diámetro, la presión de trabajo, el fluido y el recorrido que debe absorber. Te confirmamos el material del fuelle y la longitud de tirantes.
