Filtro tipo H en acero al carbono
Retiene los sólidos de la línea antes de que lleguen a las bombas, las válvulas y los medidores. Canasta inclinada de acero inoxidable, de 4" a 24" y hasta 40 bar.
Se usa en
Protege lo que va aguas abajo
Una piedra, un trozo de empaque o un resto de soldadura que pase por la succión puede dañar el impulsor de una bomba o dejar una válvula de control sin asentar. El filtro los retiene y se limpia en minutos.
Protege el equipo aguas abajo
Bombas, válvulas de control, medidores y boquillas quedan a salvo de los sólidos que arrastra la línea.
Baja pérdida de carga

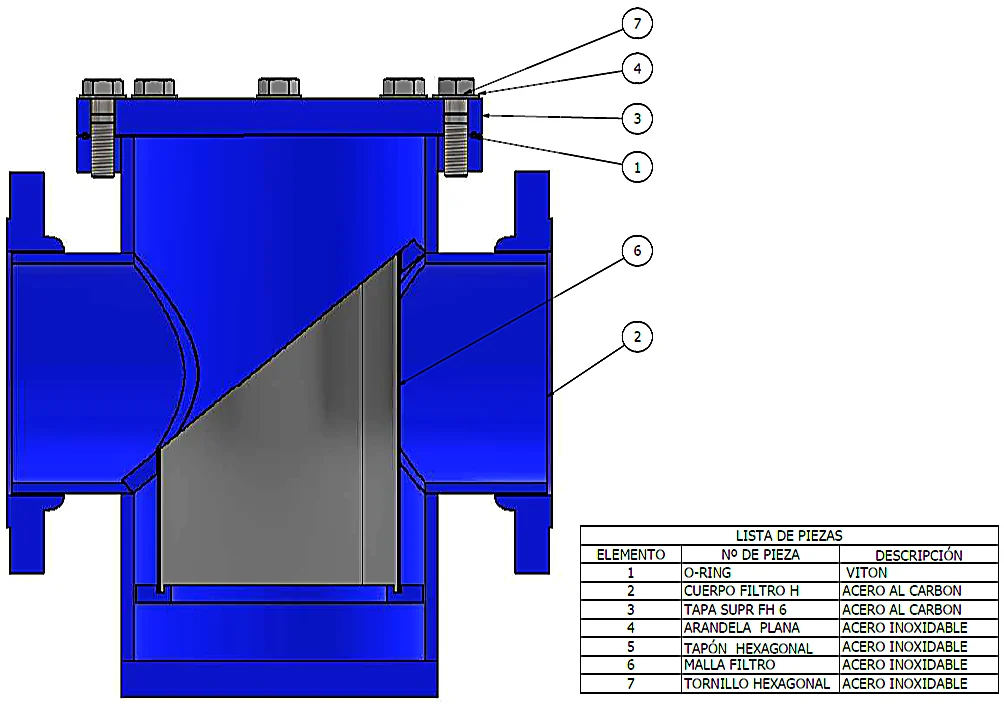

La canasta va inclinada dentro del cuerpo, así que ofrece más área de filtrado que un filtro en Y del mismo diámetro.
Se limpia sin desmontar el cuerpo
La canasta sale por la tapa superior. Con la purga inferior se drenan los sedimentos sin abrir el filtro.
Mantenimiento previsible
Para saber cuándo limpiar la canasta no hay que abrir nada. El filtro trae conexiones de manómetro aguas arriba y aguas abajo: la diferencia de presión entre las dos indica la colmatación.
- Conexión para manómetro diferencial a la entrada y a la salida
- Purga inferior con válvula de bola de acero inoxidable (DN15 o DN25)
- Interruptor de presión diferencial para alarma de limpieza, ajustable desde 0,5 bar
- Transmisor de presión diferencial 4-20 mA para monitoreo desde SCADA
- Brida ciega de inspección con juntas de Viton para apertura rápida
- Limpieza automática con accionador neumático, bajo pedido
Datos técnicos
Presión de trabajo
De 16 bar (PN16) hasta 40 bar (PN40), según la clase de brida seleccionada.
Diámetros
De 4" a 24" (DN100 a DN600). Otros diámetros bajo consulta.
Canasta filtrante
Acero inoxidable AISI 304 o 316 perforada. Abertura estándar de 3 mm; repuestos de 0,5, 1 y 2 mm.
Materiales del cuerpo
Acero al carbono ASTM A216 WCB o acero inoxidable ASTM A351 CF8M (316).
Sellado
O-ring en Viton (FKM) o EPDM, según el fluido y la temperatura de servicio.
Conexiones
Bridada ANSI 125/150 y 250/300 (ASME B16.1), o DIN PN10, PN16, PN25 y PN40.
Acabado
Pintura epóxica interior y exterior, color azul RAL 5015.
Normas de referencia
ASTM A216 WCB · ASTM A351 CF8M · ASME B16.5 · EN 1092-2. Sistema de gestión certificado ISO 9001:2015.
| DN (pulg) | DN (mm) | Largo L (mm) | Altura H (mm) |
|---|---|---|---|
| 4" | 100 | 291 | 329 |
| 6" | 150 | 378 | 397 |
| 8" | 200 | 475 | 514 |
| 10" | 250 | 511 | 598 |
| 12" | 300 | 680 | 743 |
| 14" | 350 | 769 | 930 |
| 16" | 400 | 842 | 980 |
| 18" | 450 | 842 | 1010 |
| 20" | 500 | 841 | 1110 |
| 24" | 600 | 1054 | 1490 |
Valores de referencia. Para especificar o comprar, confirma con nosotros: la especificación vinculante es la de la cotización y la ficha técnica vigente. Condiciones de uso.

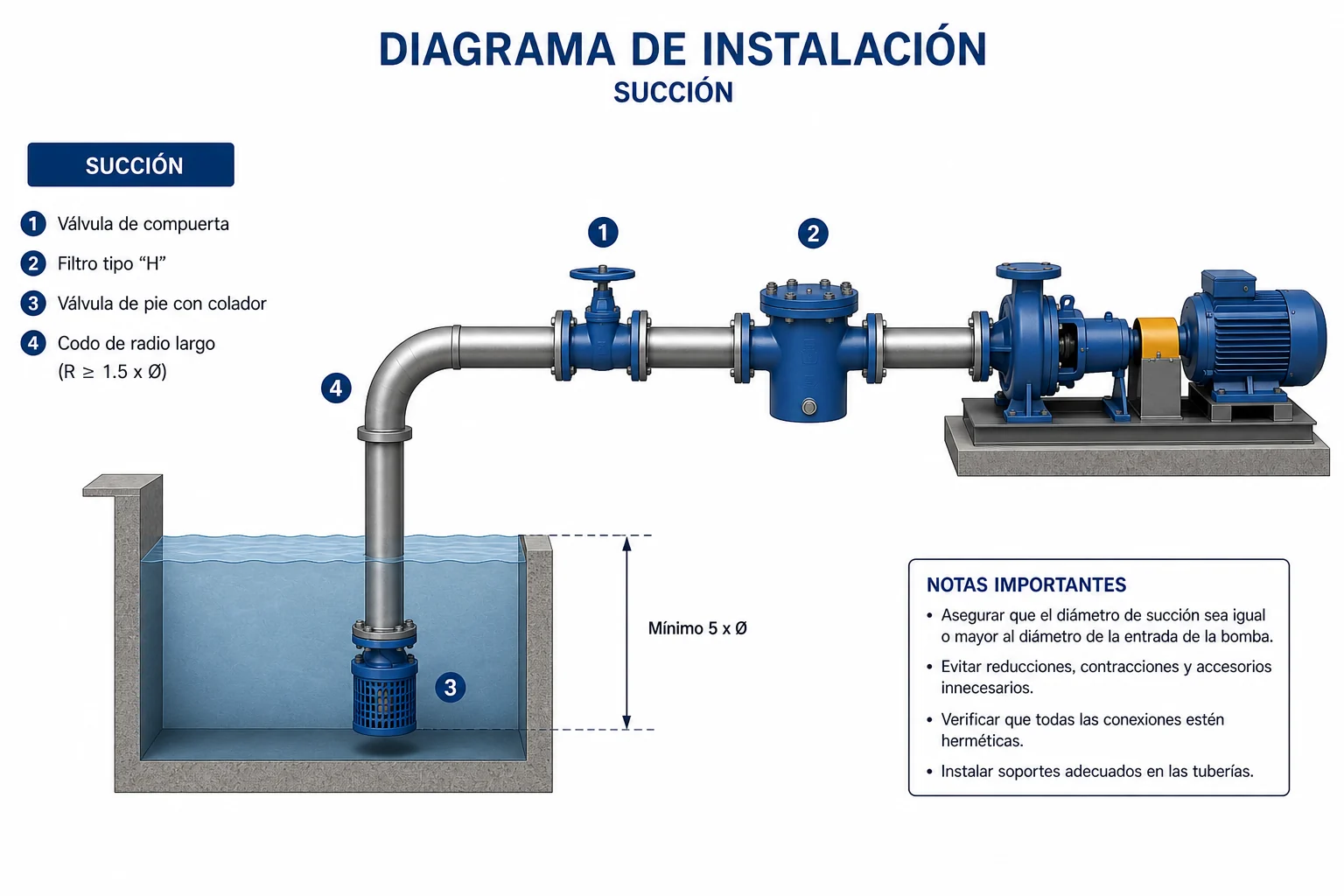

Dónde va el filtro en una succión
Entre la válvula de compuerta y la bomba. El diámetro de succión debe ser igual o mayor al de la entrada de la bomba, evitando reducciones y accesorios innecesarios.
Dónde se usa
Infraestructura hidráulica, agua potable, saneamiento y procesos industriales, con presencia fuerte en minería por la resistencia a la abrasión.
- Transporte de aguas, lodos y relaves mineros
- Sistemas de agua industrial en plantas de beneficio
- Control de fluidos corrosivos y abrasivos
- Manejo de agua de proceso en minas
- Sistemas de presurización en minería subterránea
- Plantas de tratamiento de aguas ácidas de mina
- Captación y conducción de aguas crudas
- Protección de bombas en estaciones de acueducto
¿Necesitas cotizar un filtro tipo H?
Cuéntanos el diámetro, la presión de trabajo, el caudal y el tipo de fluido. Te confirmamos la abertura de malla y el material adecuados.
