Canales y plantas de tratamiento · DV-CDC-IX · A la medida

Compuerta deslizante de canal

Abre y cierra el paso del agua en canales abiertos. Toda en acero inoxidable soldado, con el sello fijo en el marco y la hoja que sube con un volante. Se fabrica a la medida del canal, de 300 a 2.000 mm.

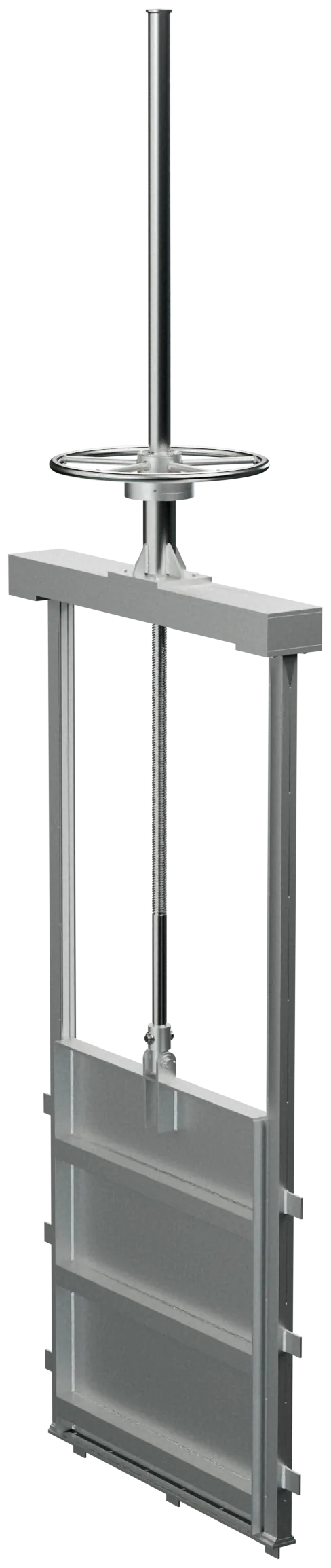

Compuerta deslizante de canal Divaltec DV-CDC-IX en acero inoxidable: marco de guías en U, hoja con rigidizadores, yugo, pedestal soldado, volante de aro redondo y capuchón del vástago
Qué resuelve

Cortar un canal sin fugas y sin óxido

En una planta de tratamiento o en un canal de riego hay que aislar tramos para limpiar, repartir caudal o hacer mantenimiento. La compuerta tiene que cerrar bien después de años bajo el agua.

Toda en inoxidable

Marco, hoja, yugo, pedestal y volante en AISI 304 soldado y decapado; 316 bajo pedido. Sin pintura que se desprenda.

Sello en U en el marco

Sellos J de EPDM en las guías y una tira a ras del piso, unidos en las esquinas. La hoja cierra contra ellos.

Abre el 100 %

El marco es largo: la hoja sale completa de la abertura y no queda nada que frene el agua ni retenga sólidos.

Cómo sella

El sello va en el marco, no en la hoja

El agua empuja la hoja contra la guía de aguas abajo y el bulbo del sello J queda apretado contra la cara de la hoja. Como el sello no se mueve, no se desgasta contra el concreto ni se engancha al subir.

  • Sello J de EPDM con cara de PTFE: menor roce al subir la hoja
  • Sujeto con platina inoxidable y espárragos soldados al ala de la guía
  • Entrada cónica arriba: la hoja entra al sello sin morderlo
  • Tira de fondo a ras del piso, prensada con platina removible: sin resaltos en el canal
  • Fondo y costados forman un solo sello en U, unidos en las esquinas
  • Tiras de UHMW-PE recambiables que reciben el empuje del agua
  • Sellos NBR opcionales para aguas con grasas o hidrocarburos

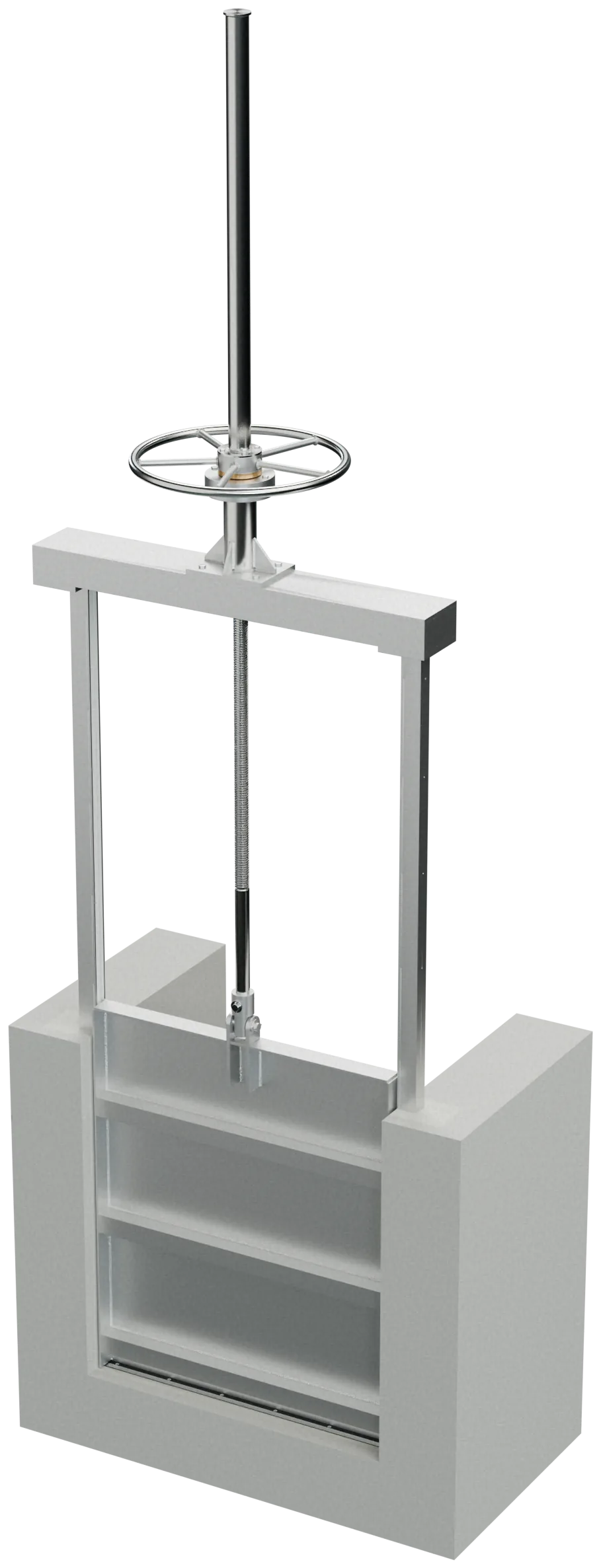

Compuerta DV-CDC-IX de 1.000 × 1.100 mm instalada en un canal de concreto, con las guías empotradas en mortero
Modelo 3D

Gírala en 3D

Abre el modelo de la compuerta de 1.000 × 1.100 mm y gíralo con el dedo o el mouse. Es el mismo modelo con el que se diseñó y verificó, pieza por pieza.

  • Guías de lámina inoxidable plegada en U con anclajes soldados
  • Hoja de lámina con rigidizadores en C, costados y orejas, toda soldada
  • Yugo en cajón soldado y pedestal de tubo con cartelas
La DV-CDC-IX de 1.000 × 1.100 mm abriendo hasta 550 mm con el agua a 1,10 m (video acelerado).
Cómo opera

Se abre con el volante y regula el caudal

Al girar el volante, la tuerca de bronce sube el vástago y con él la hoja. El agua sale por debajo en un chorro que se acelera; mientras más se abre, más caudal pasa. Se puede dejar en cualquier apertura.

  • Vástago ascendente: la altura del vástago indica cuánto está abierta
  • La rosca trapezoidal no se devuelve: la hoja queda donde se deja
  • Cierra contra el sello en U del marco, sin fugas por el fondo ni por los costados
Especificaciones

Datos técnicos

Tamaños

Anchos de 300, 400, 500, 600, 800, 1.000, 1.200, 1.500 y 2.000 mm; altos de 300 a 2.000 mm. 81 tamaños.

Carga de diseño

Agua hasta el tope de la abertura, por aguas arriba. Para cargas mayores, compuerta mural.

Materiales

Inoxidable AISI 304 soldado (316 opcional). Tuerca y arandelas de empuje en bronce; tiras de UHMW-PE.

Sellos

EPDM: sellos J con cara de PTFE y tira de fondo, esquinas vulcanizadas. NBR opcional.

Accionamiento

Volante Ø600 directo hasta 1.200 mm de ancho; caja de engranajes Divaltec 4:1 en los tamaños grandes.

Montaje

Guías y solera empotradas en el canal con mortero de segunda etapa.

Temperatura

Hasta 60 °C.

Normas de referencia

Diseño con los criterios de AWWA C561 · ASTM A240 · AWS D1.6. Sistema de gestión certificado ISO 9001:2015.

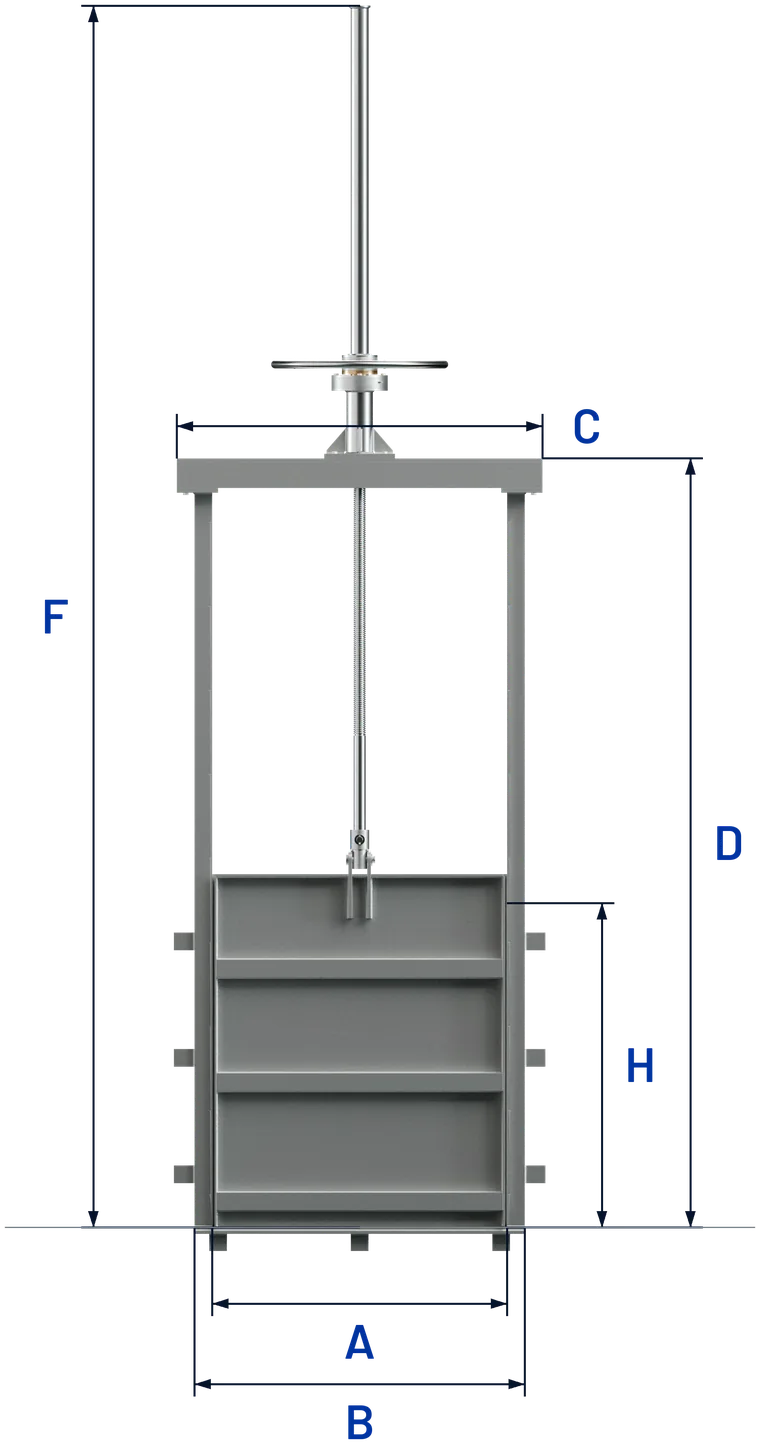

Vista frontal de la compuerta con las cotas A (ancho de la abertura), B (ancho del marco), C (ancho del yugo), H (alto de la abertura), D (apoyo del pedestal) y F (alto total)
A: ancho de la abertura. H: alto. B = A + 120. C = A + 240. D = 2H + 310. F = 3H + 846 (3H + 908 con caja de engranajes). Cotas en mm.
Medidas y pesos de referencia — DV-CDC-IX, por ancho
Ancho A (mm)Altos H (mm)Marco B (mm)Yugo C (mm)Peso (kg)Accionamiento
300300 a 2.000420540115 a 340Volante (caja 4:1 si H = 2.000)
400300 a 2.000520640125 a 360Volante (caja 4:1 si H = 2.000)
500300 a 2.000620740135 a 380Volante (caja 4:1 si H = 2.000)
600300 a 2.000720840145 a 400Volante (caja 4:1 si H = 2.000)
800400 a 2.0009201.040170 a 440Volante (caja 4:1 si H = 2.000)
1.000500 a 2.0001.1201.240200 a 480Volante (caja 4:1 si H = 2.000)
1.200500 a 2.0001.3201.440235 a 520Volante (doble vástago si H = 500; caja 4:1 si H = 2.000)
1.500500 a 2.0001.6201.740370 a 580Caja 4:1 (doble vástago si H ≤ 600)
2.000500 a 2.0002.1202.240445 a 685Caja 4:1 (doble vástago si H ≤ 800)

Pesos aproximados en AISI 304, del alto menor al mayor. Vástago Tr32 hasta H 500, Tr40 de 600 a 1.100 y Tr50 desde 1.200. Para especificar o comprar, confirma con nosotros: la especificación vinculante es la de la cotización y la ficha técnica vigente. Condiciones de uso.

Desempeño hidráulico

Cuánta agua pasa bajo la hoja

Caudal bajo la hoja con descarga libre, para aperturas de 110 a 825 mm y el agua aguas arriba entre 0,64 y 1,24 m.

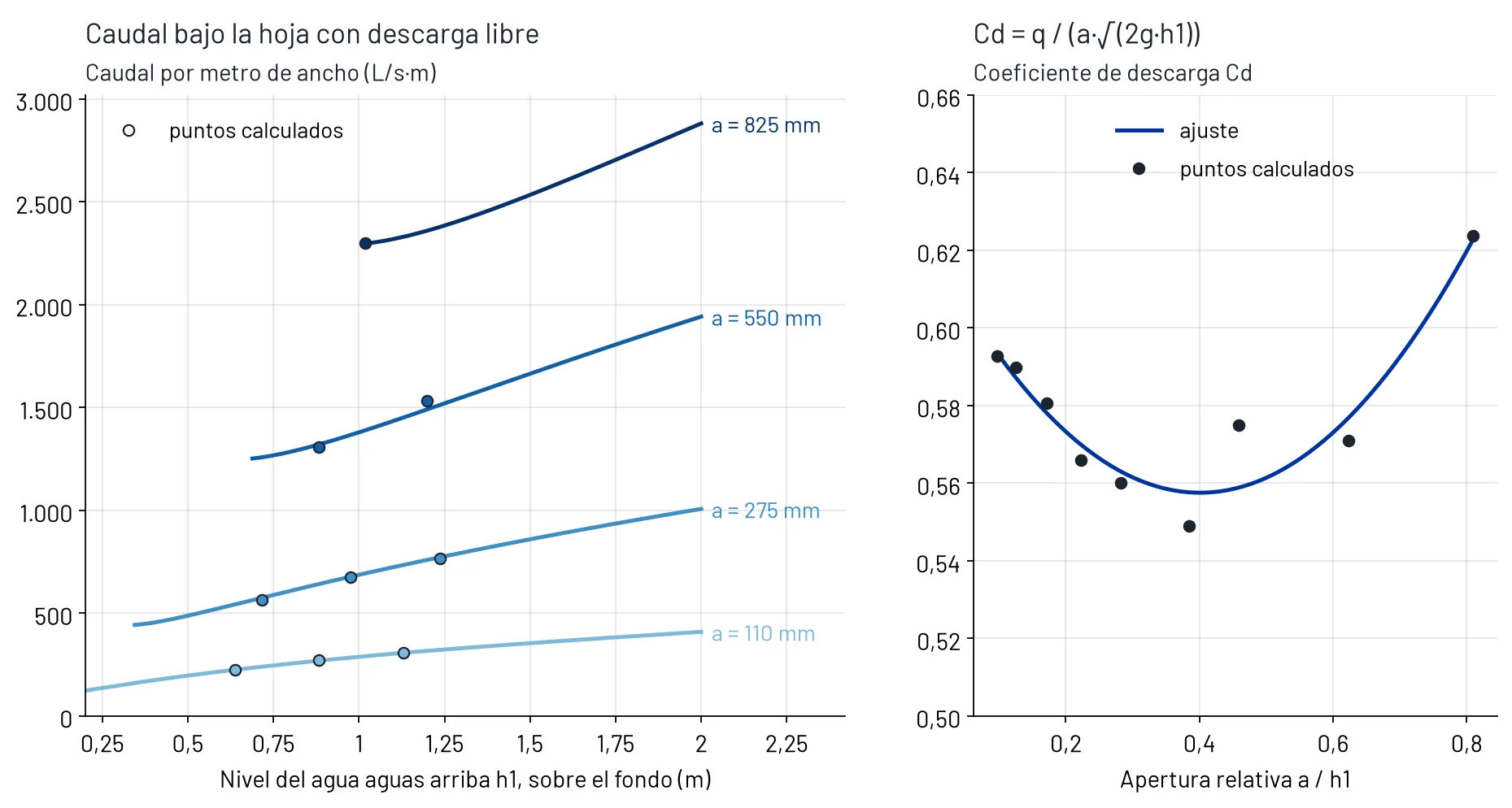

Gráficas: caudal por metro de ancho contra el nivel del agua aguas arriba para aperturas de 110, 275, 550 y 825 mm, y coeficiente de descarga contra la apertura relativa
Caudal por metro de ancho de compuerta y coeficiente de descarga Cd.
  • Caudal: Q = Cd · W · a · √(2·g·h1), con W el ancho, a la apertura y h1 el nivel aguas arriba
  • Cd de 0,58 a 0,59 con aperturas pequeñas, cerca de 0,56 a media apertura y 0,62 con la hoja casi fuera del agua
  • Ejemplo: una compuerta de 1.000 mm abierta 275 mm con 1 m de agua deja pasar 0,69 m³/s (unos 2.470 m³/h)
  • Con el nivel aguas abajo alto (descarga ahogada) el caudal es menor
  • Valores de referencia para el diseño hidráulico del canal
Partes

Despiece de la compuerta

Las mismas piezas en todos los tamaños; cada conjunto soldado se entrega armado.

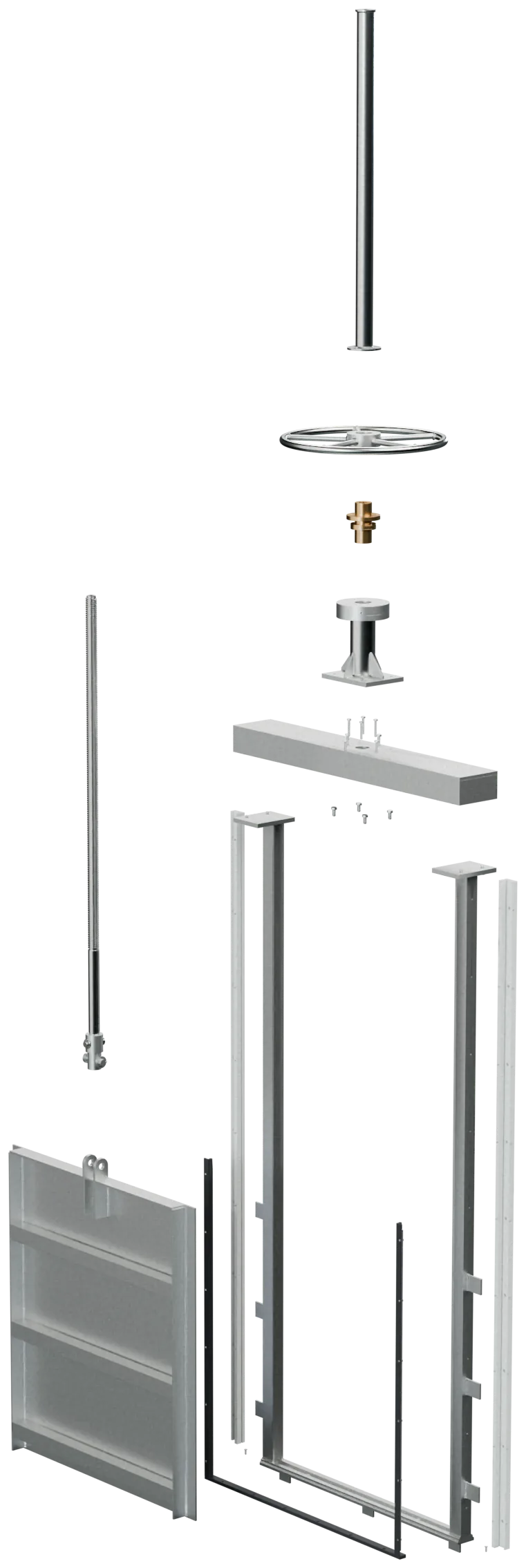

Vista explosionada de la compuerta DV-CDC-IX con los 10 conjuntos numerados
Conjuntos de la DV-CDC-IX
N°Conjunto
1Marco soldado: guías de U plegada, pletinas del yugo, solera con ranura del sello y anclajes
2Tiras de deslizamiento UHMW-PE con tornillos avellanados
3Sello en U de EPDM: sellos J con platinas de retención y sello de fondo con platina de apriete
4Hoja soldada: lámina, rigidizadores C, costados y orejas
5Vástago de rosca trapezoidal con cabeza, pasadores, arandelas y chavetas
6Yugo soldado en cajón con su tornillería
7Pedestal soldado: tubo, base y cartelas
8Tuerca de bronce, arandelas de empuje, tapa de retención y grasera
9Volante soldado Ø600 con su tornillería
10Capuchón protector del vástago
Despiece de la DV-CDC-IX en el orden de desarme y armado.
Mantenimiento

Todo se cambia desde arriba

El marco queda empotrado: el mecanismo se retira por encima del yugo y la hoja sale por las guías. Sellos, tiras de UHMW, tuerca y arandelas de empuje son repuestos.

  • Sellos J y tira de fondo recambiables, sujetos con platinas y tornillos
  • Tiras de UHMW con tornillos avellanados
  • Engrase de la tuerca cada 3 meses por la grasera

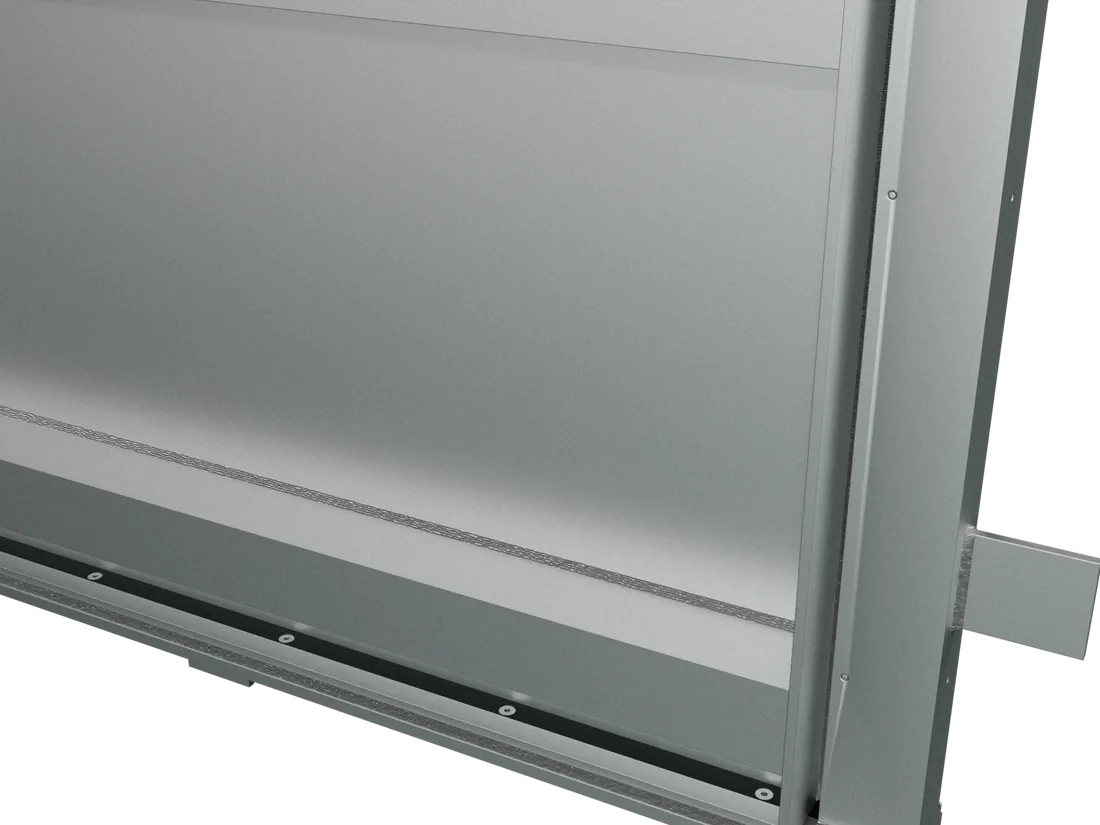

Detalle de la parte baja de la hoja desde aguas abajo: rigidizador en C soldado a la lámina, guía con anclaje soldado y platina de apriete del sello de fondo con tornillos avellanados
Hoja vista desde aguas abajo: rigidizadores soldados y platina de apriete del fondo.
Ingeniería

Calculada pieza por pieza

Cada tamaño se dimensionó con los criterios de AWWA C561 para compuertas de inoxidable: esfuerzo admisible de 0,4 veces la fluencia y flecha de la hoja menor que la luz entre 720.

  • Hoja, rigidizadores, guías, yugo, soldaduras, pasadores y tornillos verificados con el agua hasta el tope
  • Vástago contra pandeo con factor de seguridad de 3 o más, con la compuerta abierta
  • Fuerza en el aro del volante de 180 N o menos; en la de 1.000 × 1.100, 94 N
  • Tiras laterales de UHMW y doble vástago en las compuertas anchas: la hoja no se cruza ni se traba
  • Modelo completo revisado sin interferencias, cerrada y abierta
Esquema de instalación: compuerta en un canal de concreto con las guías y la solera empotradas en mortero de segunda etapa, el yugo arriba con el pedestal y el volante
Esquema de referencia: canal cortado aguas abajo para ver la hoja, las guías y el mortero.
Instalación

Empotrada en el canal

En la obra se dejan ranuras en las paredes y el piso. El marco se presenta armado, con la hoja cerrada, se aploma y se fija con mortero sin retracción. El volante queda sobre el yugo, a 2H + 310 mm del piso del canal.

  • Ranuras en paredes y piso con su acero de refuerzo
  • Marco a plomo, guías paralelas y solera a ras del piso terminado
  • Mortero de 2.ª etapa por capas, sin golpear el marco
  • Pasarela o losa de operación a la altura del volante
Antes de poner en marcha

Seis cosas que hay que revisar

Una compuerta mal aplomada se traba o fuga desde el primer día.

  • Guías a plomo y paralelas antes de vaciar el mortero
  • Solera nivelada y a ras del piso: el sello de fondo no debe quedar alto ni hundido
  • Engrasar la tuerca de bronce por la grasera antes de la primera maniobra
  • Subir y bajar la hoja completa: debe correr sin trabarse, con el volante a mano
  • Con la hoja cerrada, el sello debe asentar en todo el perímetro
  • Llenar el canal y revisar fugas con la compuerta cerrada
Aplicaciones

Dónde se usa

Canales abiertos rectangulares con agua hasta el tope de la abertura.

  • Canales de entrada y by-pass en plantas de tratamiento de aguas residuales
  • Cámaras y cajas de distribución de caudal
  • Canales de riego y distritos de adecuación de tierras
  • Aislamiento de rejillas, desarenadores y canales Parshall
  • Canales de agua cruda en plantas de potabilización
  • Canales de aguas lluvias y de alivio

¿Necesitas cotizar una compuerta?

Cuéntanos el ancho y el alto del canal, el nivel máximo del agua, la altura de la pasarela de operación y si el agua es residual, cruda o de riego. Se fabrica a la medida.
