Adaptador brida universal PN16
Convierte el extremo liso de un tubo en una brida AWWA C207, sin soldar en obra. Para PVC, acero, hierro dúctil, fibra de vidrio y asbesto-cemento, de 4" a 24", hasta 16 bar.
Se usa en
Del tubo liso a la brida, en cualquier material
Para conectar la tubería a válvulas, medidores, bombas o carretes bridados, para empalmar tuberías de distinto material y para reparar tramos. El tubo entra en la camisa, el empaque sella y la brida queda lista para atornillar.
Un modelo por material
PVC y acero; hierro dúctil; fibra de vidrio (GRP) y asbesto-cemento. Cada uno con su camisa a la medida del tubo.
Sella con empaque de cuña
Un empaque de EPDM que la brida de empuje comprime contra la boca de la camisa. El tubo entra con 6 mm de holgura por lado.
Tornillos que entran de lado
Orejas ranuradas cortadas en láser: el tornillo se mete por la ranura, la cabeza queda trabada y la tuerca se aprieta por fuera.

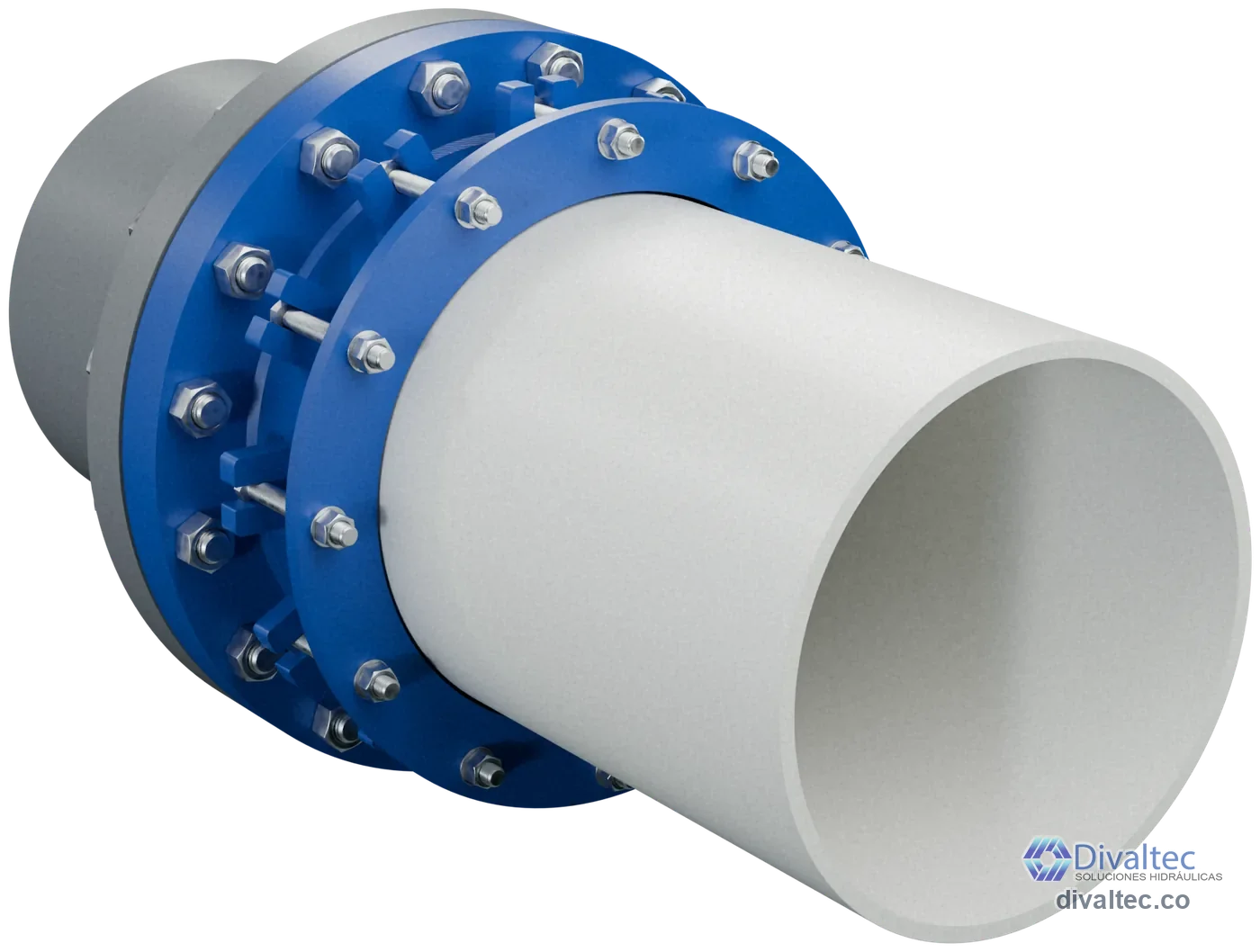

Entra el tubo, se aprieta por fuera
Primero el adaptador se atornilla a la brida existente, con su empaque. Después el tubo llega con la brida de empuje y el empaque ya pasados. Entra en la camisa, el empaque se asienta en la boca y los tornillos se meten de lado por la ranura de cada oreja. Todo se aprieta desde afuera, con llave.
- Sin soldar en obra ni sacar los tornillos por la punta
- La cabeza del tornillo queda trabada en la oreja: se aprieta con una sola llave
- Las tuercas se aprietan en cruz hasta que la brida de empuje queda pareja

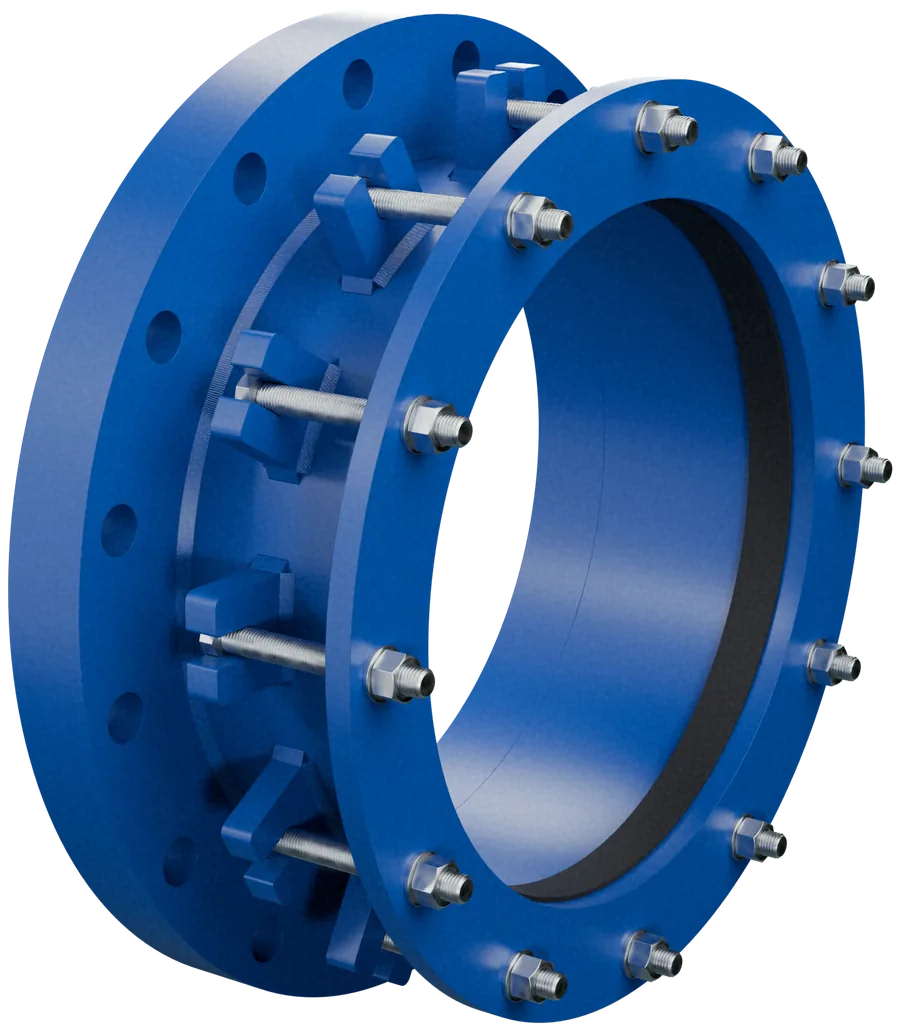

Gíralo en 3D
Abre el adaptador de 16" para PVC o acero y gíralo con el dedo o el mouse. Mira la brida, las orejas y la brida de empuje por todos los lados.
- Brida de anillo AWWA C207 clase E con cara realzada
- Orejas de dos platinas cortadas en láser, soldadas a la camisa
- Tornillos, tuercas y arandelas zincados

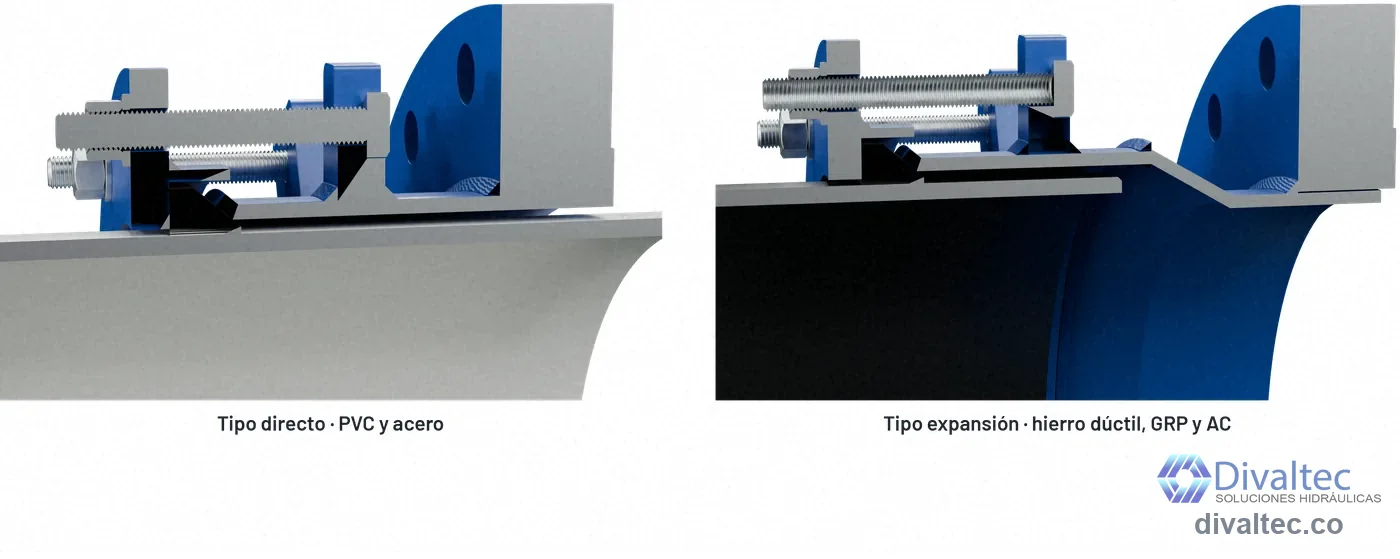

Dos construcciones según el tubo
El PVC y el acero tienen el mismo diámetro exterior que la brida: el tubo la atraviesa. El hierro dúctil, la fibra de vidrio y el asbesto-cemento son más gruesos: llegan hasta un cuello con un doblez que abre la camisa.
Tipo directo · PVC y acero
- Brida AWWA C207 clase E maquinada: el tubo la atraviesa
- Camisa de lámina de 1/4" soldada a la brida
- De 4" a 24"

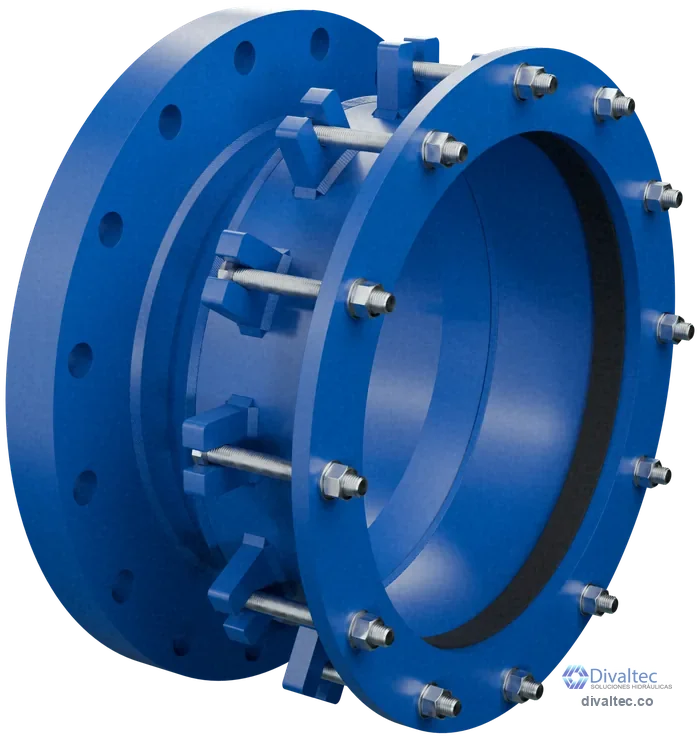

Tipo expansión · hierro dúctil, GRP y AC
- Cuello de lámina con un doblez a 30°, soldado por dentro y por fuera a la camisa
- Hierro dúctil (ISO 2531) de 4" a 24"; fibra de vidrio de 12" a 24"
- Asbesto-cemento clase 30 en 16"; otros diámetros y clases bajo pedido
Datos técnicos
Presión de trabajo
Hasta 16 bar (PN16). Prueba hidrostática en fábrica a 24 bar.
Brida
AWWA C207 clase E con cara realzada; hasta 24" tiene el taladrado de ASME B16.5 clase 150.
Materiales
Acero ASTM A36 con epóxico interior y exterior, empaque EPDM y tornillería zincada (métrica o en pulgadas).
Normas de referencia
AWWA C207 · ASTM A36 · AWS D1.1 · ISO 2531 · ISO 23856. Sistema de gestión certificado ISO 9001:2015.

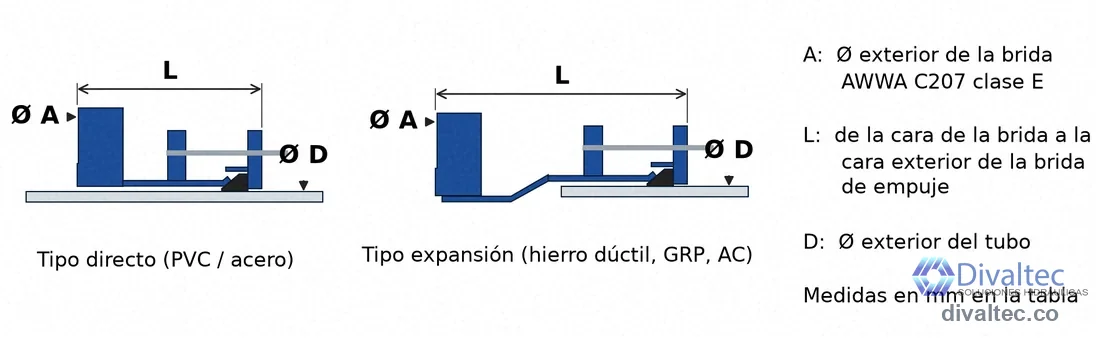

| DN (pulg) | DN (mm) | D PVC / acero | D GRP | D hierro dúctil | L directo | L expansión | Ø A brida | Tornillos de brida | Tornillos del adaptador | Peso directo | Peso hierro dúctil |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 4" | 100 | 114,3 | — | 118 | 169 | 252 | 229 | 8 × 5/8" | 4 × M12 | 14,0 | 16,6 |
| 6" | 150 | 168,3 | — | 170 | 177 | 253 | 279 | 8 × 3/4" | 6 × M12 | 19,8 | 23,6 |
| 8" | 200 | 219,1 | — | 222 | 185 | 257 | 343 | 8 × 3/4" | 6 × M12 | 27,6 | 32,7 |
| 10" | 250 | 273,1 | — | 274 | 193 | 262 | 406 | 12 × 7/8" | 8 × M16 | 40,7 | 47,0 |
| 12" | 300 | 323,9 | 324,5 | 326 | 199 | 265 | 483 | 12 × 7/8" | 8 × M16 | 55,5 | 63,3 |
| 14" | 350 | 355,6 | 376,4 | 378 | 206 | 285 | 533 | 12 × 1" | 10 × M16 | 69,0 | 79,9 |
| 16" | 400 | 406,4 | 427,3 | 429 | 212 | 289 | 597 | 16 × 1" | 12 × M16 | 85,0 | 97,5 |
| 18" | 450 | 457,0 | 478,2 | 480 | 221 | 295 | 635 | 16 × 1 1/8" | 12 × M16 | 93,6 | 107,8 |
| 20" | 500 | 508,0 | 530,1 | 532 | 230 | 299 | 698 | 20 × 1 1/8" | 14 × M16 | 116,0 | 132,3 |
| 24" | 600 | 609,6 | 617,0 | 635 | 243 | 306 | 813 | 20 × 1 1/4" | 16 × M16 | 153,3 | 173,3 |
Valores de referencia. L expansión: el mayor entre fibra de vidrio y hierro dúctil. Asbesto-cemento clase 30 de 16": D 486, L 341, 107,6 kg. Incluye empaque, brida de empuje y tornillería zincada del adaptador; no incluye los tornillos ni el empaque de la brida C207. Para especificar o comprar, confirma con nosotros: la especificación vinculante es la de la cotización y la ficha técnica vigente. Condiciones de uso.

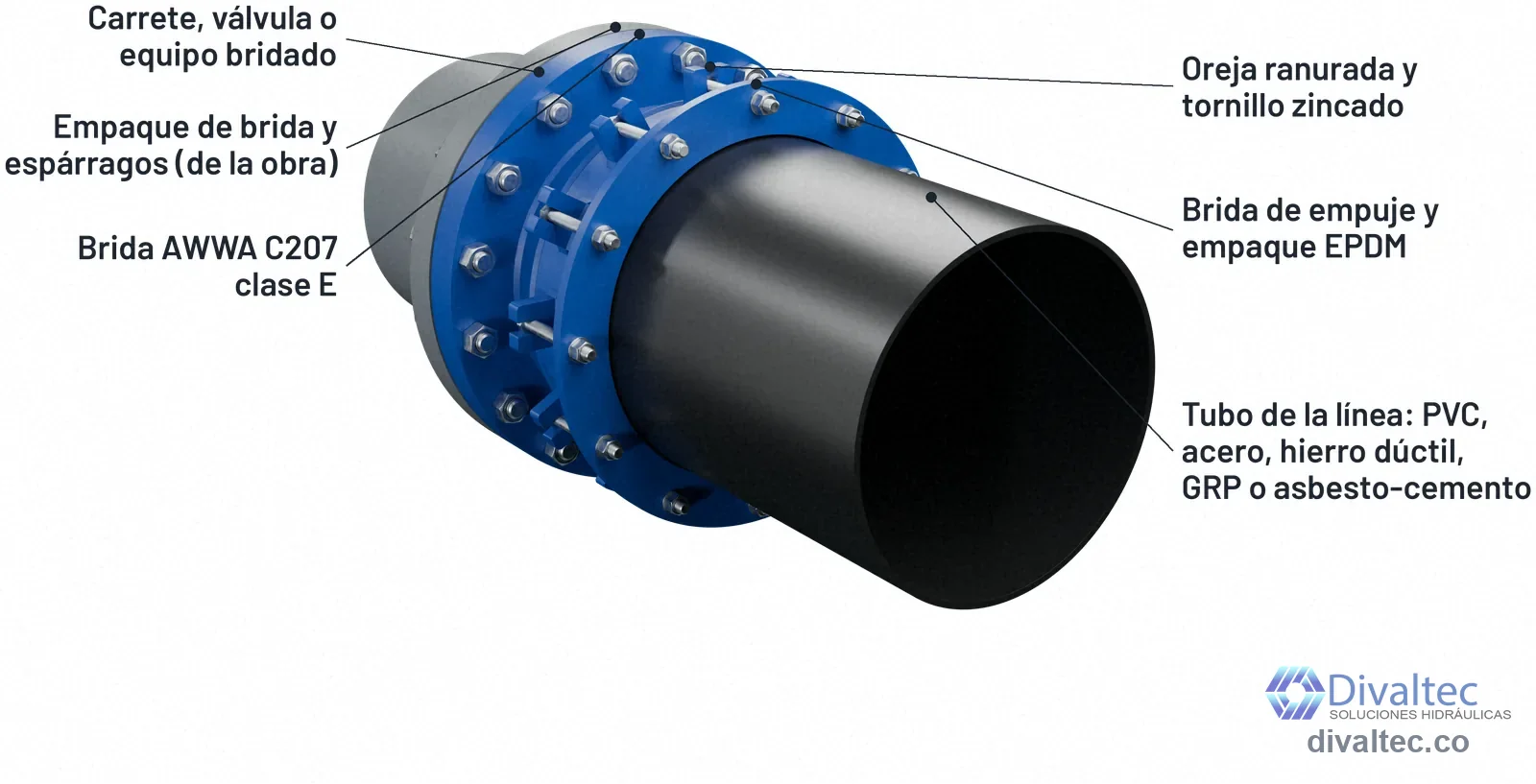

Se arma en la zanja, con llave
La brida se atornilla a la válvula, carrete o equipo; el tubo entra en la camisa y el empaque se aprieta desde afuera. El adaptador no resiste el empuje de la presión a lo largo del tubo: hay que anclar la tubería o la pieza bridada.
Cinco cosas que hay que revisar
- Que el diámetro exterior del tubo corresponda al modelo del adaptador (tabla) y que el extremo esté cortado a escuadra y limpio
- Pasar la brida de empuje y el empaque por el tubo antes de meterlo en la camisa, con la cara delgada del empaque hacia la camisa
- Atornillar la brida C207 con su empaque y tuercas hexagonales normales; de 4" a 10" apretar con llave de boca o de estrella
- Apretar las tuercas de las orejas en cruz y por etapas, hasta que la brida de empuje quede pareja
- Anclar la tubería o la pieza bridada y hacer la prueba hidrostática de la línea antes del servicio
¿Necesitas cotizar adaptadores?
Cuéntanos el diámetro, el material del tubo y su diámetro exterior. Si es asbesto-cemento, dinos la clase.
